FlexRes灵活分辨率 PicoScope6000E系列示波器

时间:2023-02-21 来源:

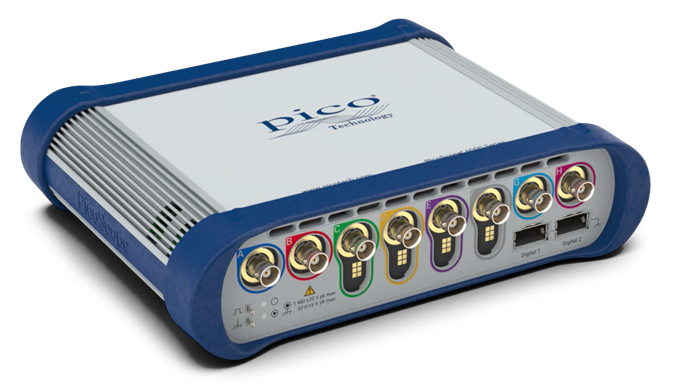

Pico Technology Ltd(英国比克科技)宣布推出PicoScope 6000E 系列FlexRes® 示波器,该示波器具有 8 个 500 MHz 带宽通道,16 个数字通道和 8、10 或 12 位ADC分辨率硬件可调。该产品可与 PicoScope 6 应用软件配合使用,充分发挥最新PC 性能和显示能力,从而可以在任何尺寸和分辨率的显示器上显示干净清晰的波形。顶级产品PicoScope 6824E 标准配置具有两个 5GS/s 模数转换器和 4 GS的捕获内存。它提供大量的内置工具,可用于嵌入式系统调试,包括可在高达一百万个周期内捕获每个示波器测量结果的DeepMeasure™。
当工程师们调试具有模拟和数字混合元素(例如具有高速低压信号的串行和并行通讯)的复杂物联网和嵌入式操作系统时,8+ 16 个通道可以解决他们面临的各种挑战。
FlexRes架构允许用户对硬件进行配置,从而可在 8位分辨率时将采样率优化到 5GS/s,或在 12 位分辨率时优化到最大1.25 GS/s。对于捕获和解码快速数字信号或在敏感的模拟信号中查找失真等各种应用,灵活可调的分辨率允许使用同一款示波器来进行各种测量。


什么是 FlexRes?
Pico FlexRes 灵活分辨率示波器允许您对示波器硬件进行重新配置,从而优化采样速率或 分辨率。

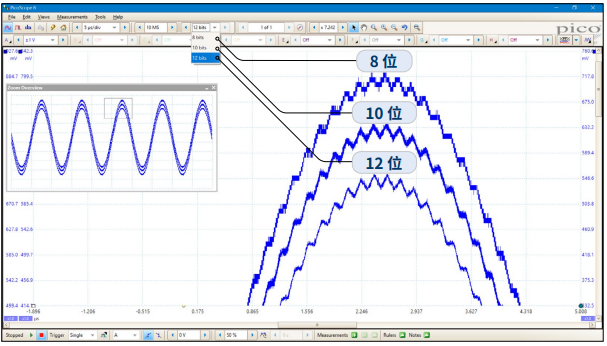

这意味着,您可以重新配置硬件,使其成为一款快速 (5 GS/s) 的 8 位示波器,用于查找数字 信号,成为一款用于通用目的的 10 位示波器,或成为一款高分辨率的 12 位示波器,用于音 频工作和其他模拟应用。
无论是捕捉并解码快速数字信号,还是在敏感的模拟信号中查找失真,FlexRes 示波器都可 为您提供满意的答案。
FlexRes 提供在 8 通道 PicoScope 6824E 和 4 通道 PicoScope 6424E、6425E 和 6426E 上。分辨率增强 — 这是一种已构建到 PicoScope 6 中的数字信号处理技术,可将示波器的有效 垂直分辨率进一步提高到 16 位。



FlexRes – 如何实现
大多数数字示波器通过交错使用多个 8 位 ADC 获得高采样率。这 种交错过程会带来错误,使其动态性能比单个 ADC 核始终要差很 多。
FlexRes 结构在不同的时间交错和并行组合中,在输入通道采用多 个高分辨率 ADC,从而优化采样速率至 5 GS/s(8 位),例如,优化 分辨率至 12 位(1.25 GS/s 时)。

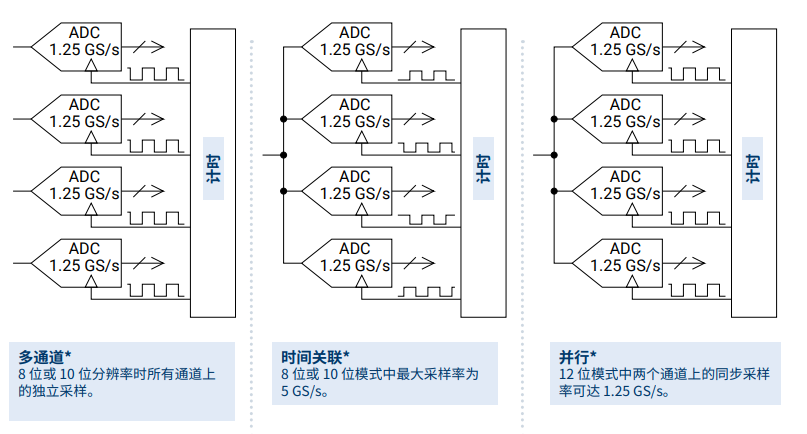

为了简化,图形显示了四个通道的一组;8 通道 PicoScope 6824E 共有两组。4 通道 FlexRes 型号针对每对模拟通道使用一个四通道 ADC 芯片。加上高信噪比放大器和低噪声系统架构,FlexRes 技术可以高采样 速率捕捉和显示高达 1 GHz 的信号,或以比典型 8 位示波器高 16 倍的分辨率捕捉低速信号。
PicoScope 6 软件允许您选择手动设置分辨率或保留示波器使用自动分辨率模式,其中最佳分辨用于选定的设置。


为了应对串行通讯技术的大量增加,PicoScope6 包含了可用于 21 种串行协议以及数字通道串行总线解码的解码器。最新添加的支持协议是BroadR-Reach (100BASE-T1) Automotive Ethernet、Manchester和 DALI。我们正在开发更多的协议并将在以后作为免费更新进行部署。
PicoScope 6000E 硬件的完整功能通过 API 向编程人员提供,从而能够在科学、研究、工业、汽车和电力等各种应用中开发事实上毫无限制的自定义和 OEM 应用程序:PicoScope 基于 PC 的设备的总拥有成本 (TCO) 与传统的台式示波器相比,由于在整个产品生命周期中提供免费的软件更新,因而具有更大的优势。此外,随着PC性能的不断提升和新的显示技术的使用,可以对总成本进行分担,从而提升设备性能以满足未来需求。
