PicScope高级函数功能应用—编辑函数公式测量相位漂移

如何使用PicoScope示波器测量相位漂移？

   除了在PicoScope 6软件中测量出信号周期和偏移时间，然后用偏移时间除以信号周期再乘以360°得到相位偏移值或者使用相位标尺的方法外，还可以在PicoScope 6软件中自定义一个函数来实现。函数公式如下：

   acos(integral(A*B)/(sqrt(integral(A*A))*sqrt(integral(B*B)))/Pi*180

   其中integral(A*B)/(sqrt(integral(A*A))*sqrt(integral(B*B))为相关公式，用于计算出A和B之间的相关系数。其值为1时表示正相关，此时两个波形完全相同；其值为-1时，表示负相关，表示两个波形相同但是相位相反；其值为0时，表示两个波形完全不相关。计算出相关系数后，再将其转换为相位度数即为A和B信号的相位漂移。

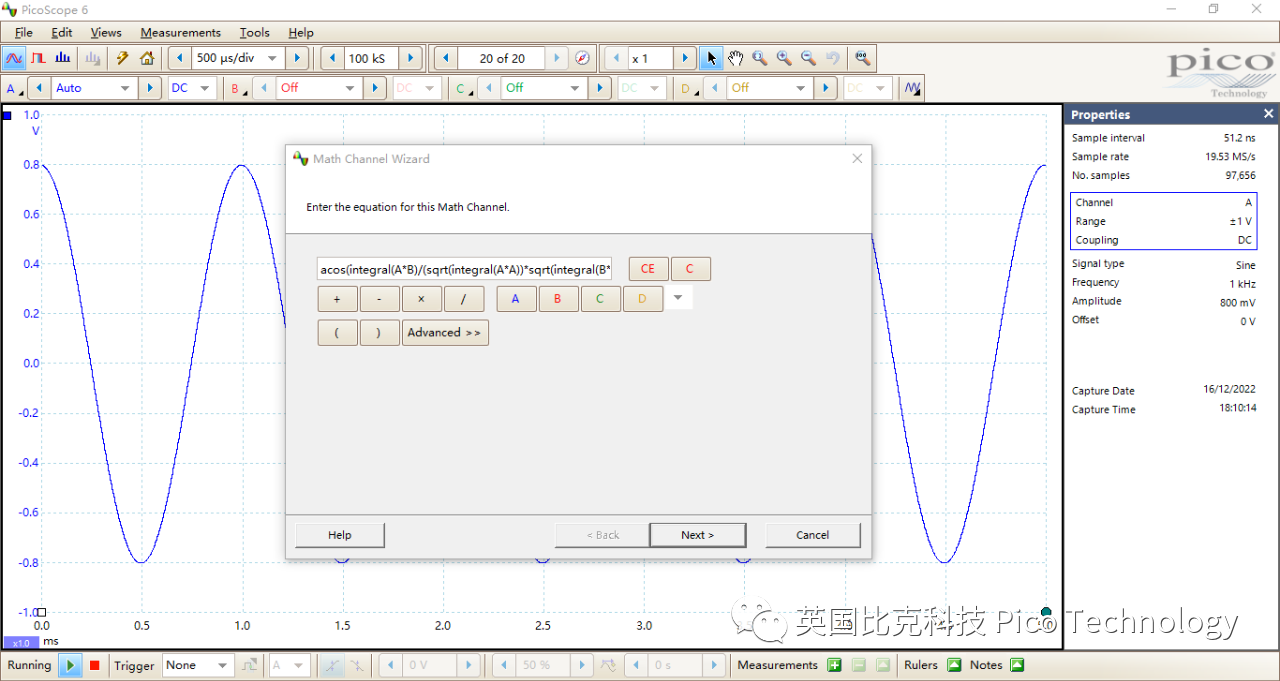

   在PicoScope 6或者PicoScope 7软件中的高级函数编辑窗口（Tools/Math Channels打开函数创建向导）中输入上述公式，如下图1所示：

           图1 在PicoScope 6中输入相位漂移计算公式

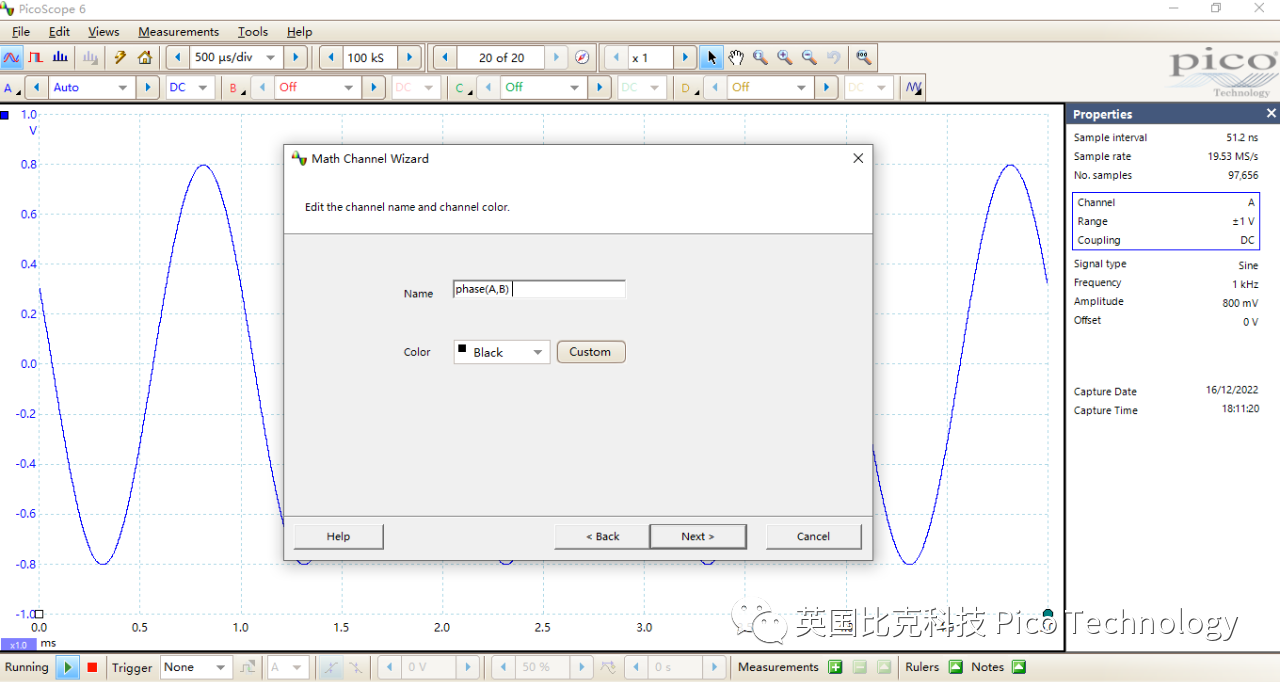

函数曲线名称修改为Phase（A，B），便于在PicoScope 6软件界面中更为直观的显示测量结果，如下图2所示：

           图2 修改函数曲线名称为phase(A, B)

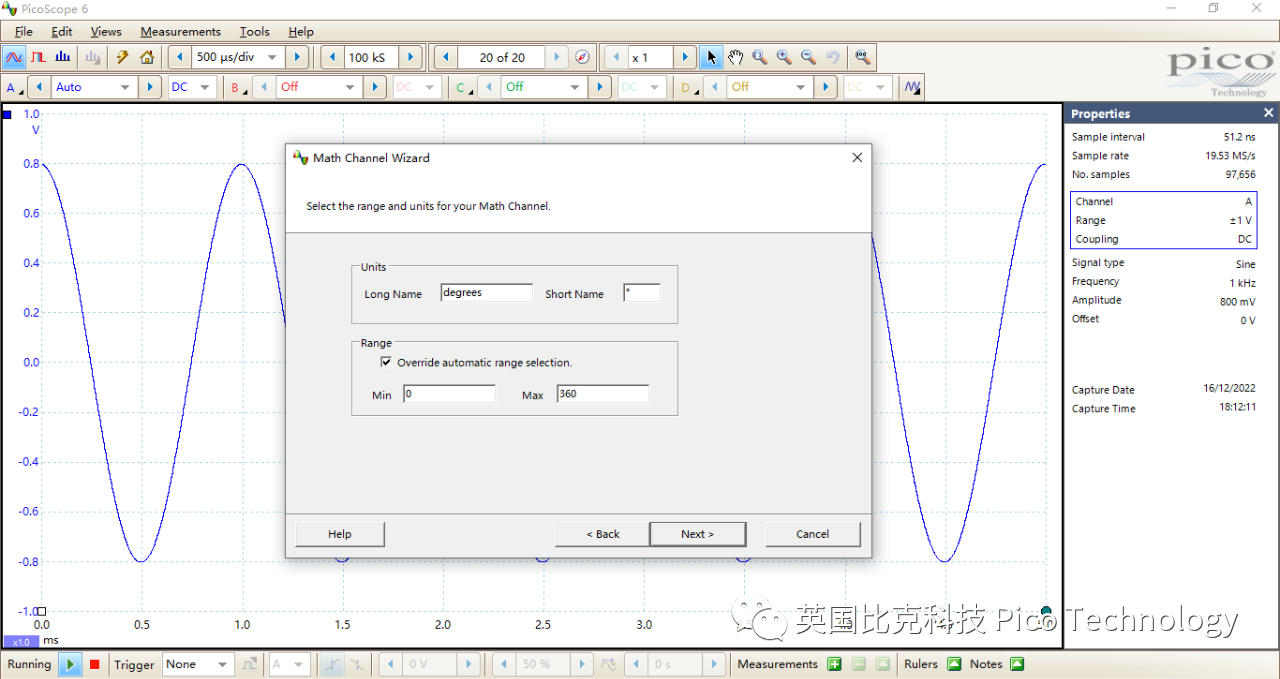

继续将函数曲线的刻度单位设置为度数，如下图3所示：

             图3 设置函数曲线单位为度数

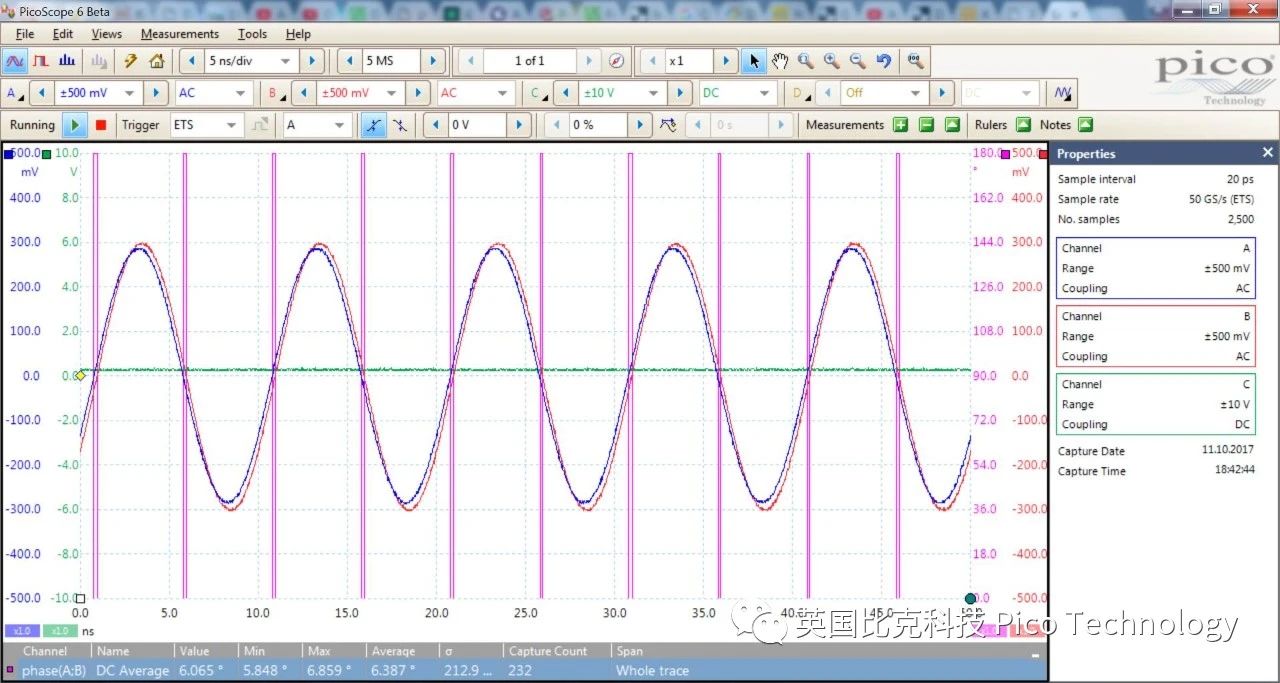

   最后在PicoScope 6软件中增加自动测量参数直流平均（DC Average），测得Phase(A, B)函数曲线的直流平均（DC Average）值，即为两个波形之间的相位偏移，如下图4所示。

                             图4 两个正弦信号的相位漂移测量结果
