5001IX-CTS一致性测试系统安装说明

AMETEK CTS系统是完整的交钥匙的一致性测试解决方案，用于交流或直流供电产品的电磁辐射和抗扰度符合性测试，主要覆盖的标准包括IEC61000-3-2/3-3/3-11/3-12/4-11/4-13/4-14/4-17/4-27/4-28/4-29。

硬件安装说明

5001IX-CTS型号产品是单相5KW的一致性测试系统，支持单相且小于16A的电子产品谐波闪烁和抗扰度测试，硬件系统包括交直流电源，阻抗匹配网络-PACS部件和数据采集卡。

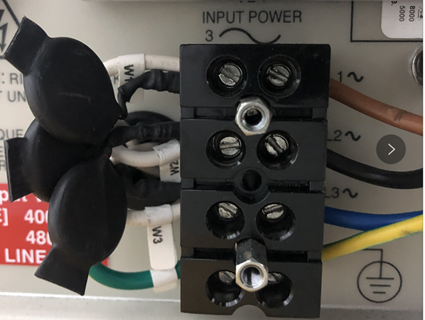

5001IX电源的输入端为四线端子，三相输入+地线，无需中线。

连接电源和PACS部件

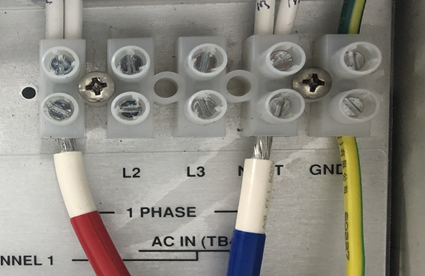

使用红色线连接5001IX电源输出的Hi与PACS AC IN(TB2)的L1，蓝色线连接电源输出Lo与PACS AC IN(TB2)的NEUT, 出货时无地线需要另配地线接电源输出的GND与PACS AC IN(TB2)的GND。

连接待测物

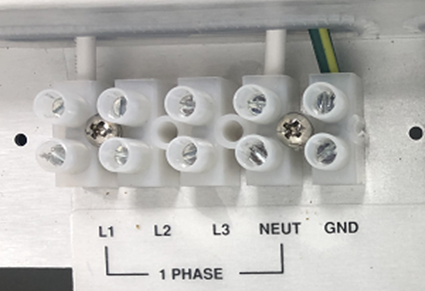

待测物可以连接测试系统的前面板快速插头或后面板的AC OUT(TB3) 的L1+NEUT+GND。

软件安装说明

电脑要求

操作系统：Microsoft Windows® 7/8/8.1/10专业版以上

CPU：Intel® i5 dual core, 2.5GHz or faster

RAM：4GB or higher

安装硬盘空间：200 GByte or more.

通讯接口：Ethernet 100Base T, USB 2.0, RS232, GPIB

软件需求

NIDAQ驱动

CTS测试软件

NI-488.2 Driver v14.0 or higher (Only for GPIB)

软件安装步骤

1. 安装数据采集卡PCI-6220到电脑中。

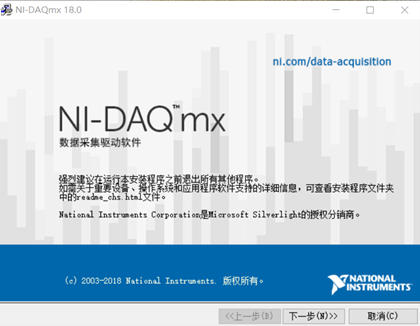

2. 电脑开机，安装NIDAQ驱动。选择默认安装配置和“我接受该许可协议” 进入安装流程，待安装完成后重启电脑。

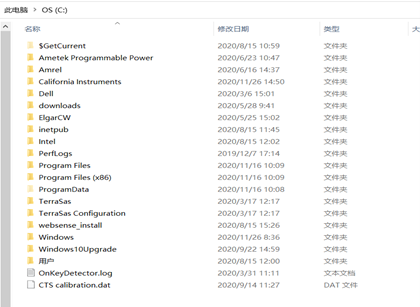

3. 待电脑开启后，将出货光盘中的CTS Calibration文档拷贝到C盘根目录下。

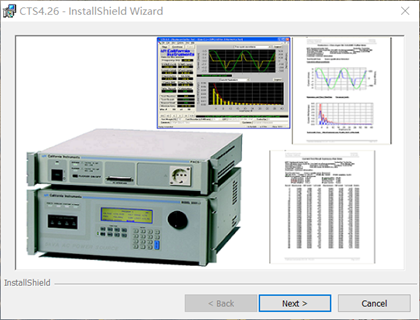

4. 打开CTS测试软件进行安装，选择接受条款，按照默认安装进行软件配置。

5. 完成安装并进入数据采集卡选择，若无提示请进入安装目录中双击DAQ Card Selector，选择NI-M Series后点击OK按键确认。

6. 双击桌面CTS软件图标，启动软件即可开始测试。
