PicScope高级函数功能应用——验证射频信号合成器的停延时间（Dwell time）

如何验证英国比克科技（Pico Technology）射频信号合成器AS 108或其它射频信号合成器的停延时间（dwell time）设置参数？

方法之一是可以利用PicoScope示波器及其标配软件PicoScope 6或者PicoScope 7中的高级函数功能对频率参数进行追踪并显示。

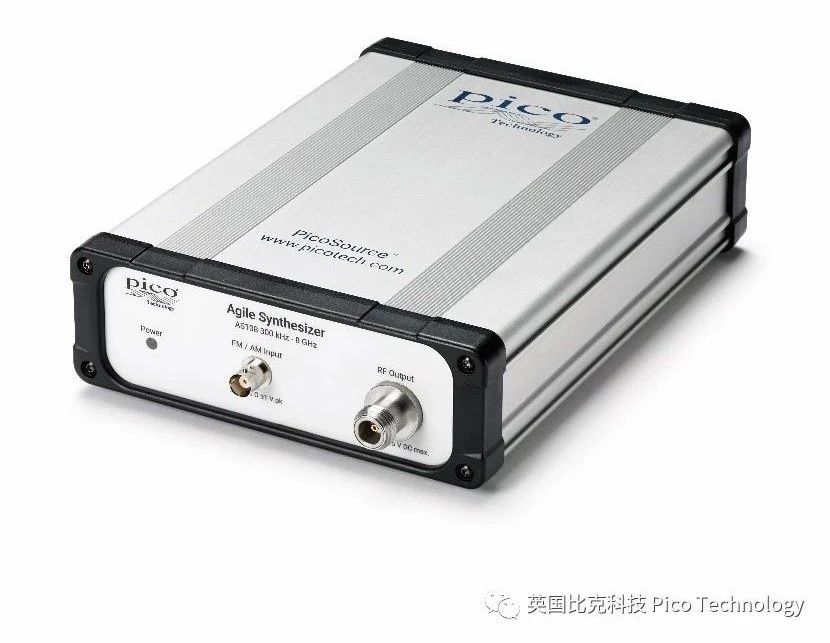

如下图1所示为英国比克科技（Pico Technology）的射频信号合成器AS108，它是一种紧凑的、低成本的、基于PC的、能快速建立的射频信号源。

频率范围300KHZ到8GHz，能产生正弦信号、进行连续或跳跃参数扫描，并可实现AM、FM和PM调制。

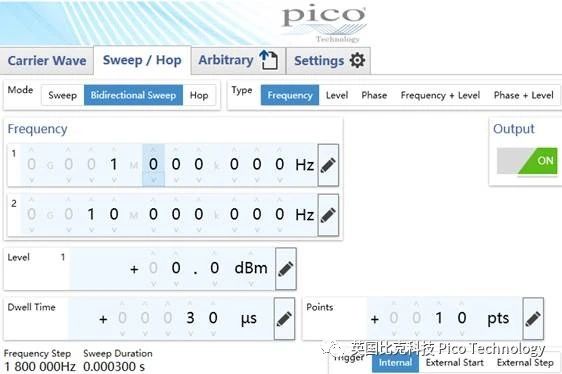

下图2所示为其软件PicoSynth2设置界面,图示界面设置为双向频率扫描，扫描范围为1MHz到10MHz，点数为10，频率停延时间（Dwell time）为30uS。

图1 AS 108射频信号合成器

图2 PicoSynth2软件

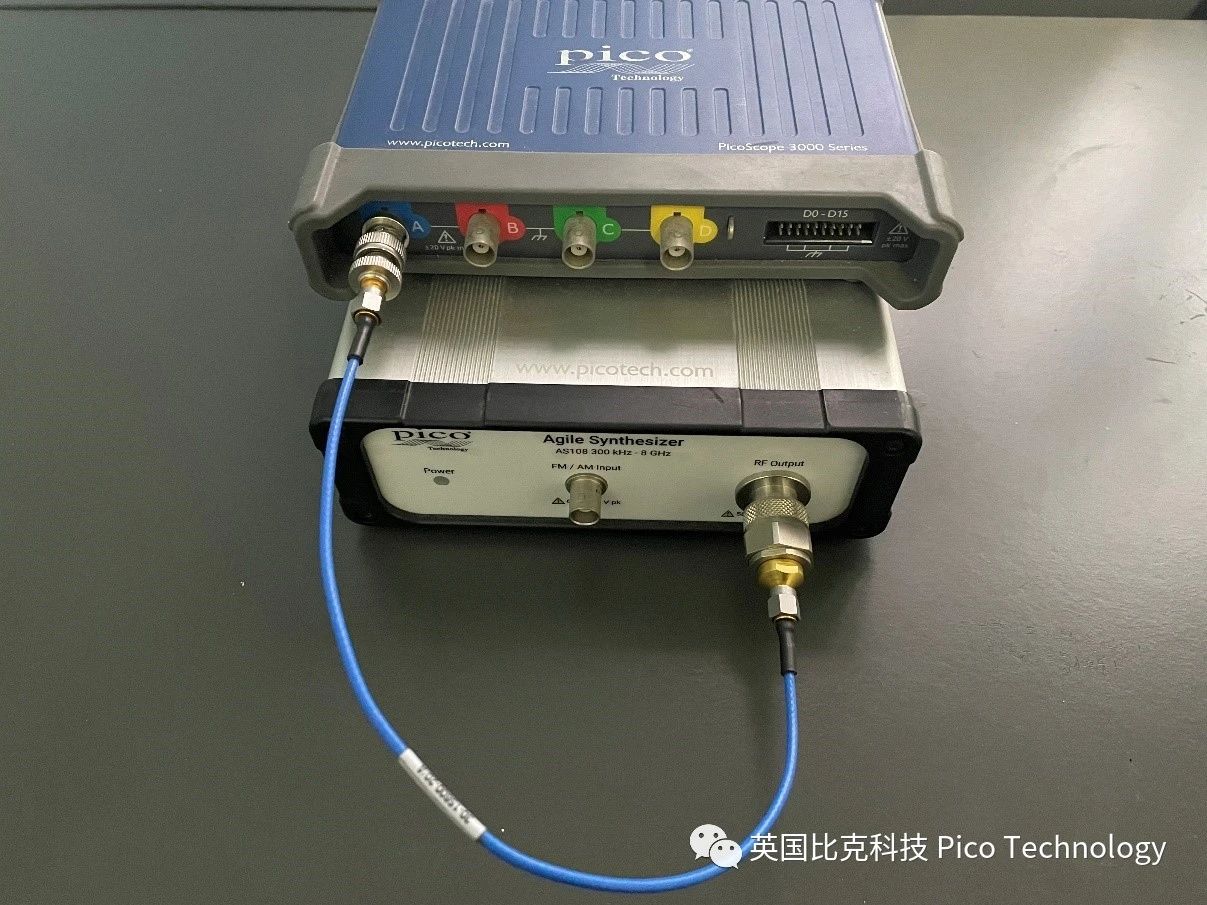

将射频信号合成器的输出连接到PicoScope的CH A通道，如下图3所示。

图3 连接AS108和PicoScope 3406D示波器

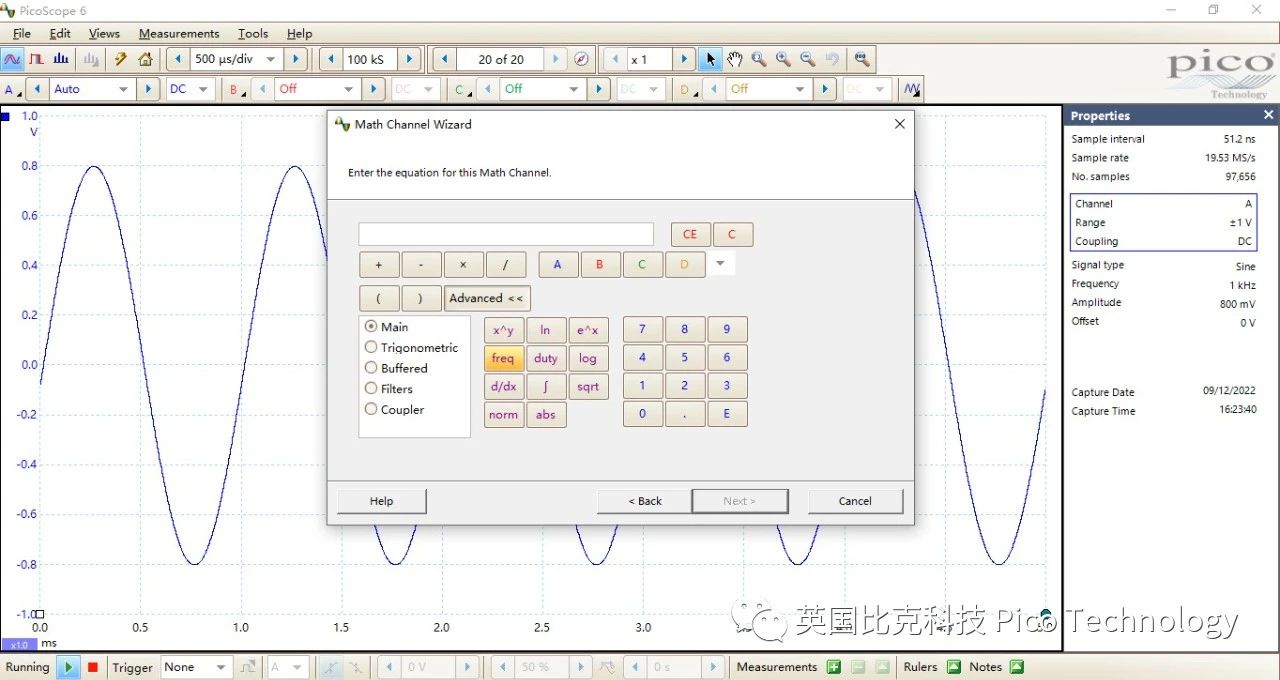

打开PicoScope所标配的PicoScope 6软件，在Tools/Math Channels下创建高级函数Freq以实现对当前采集到的波形的频率参数图形化动态显示。

下图4为设置Freq高级函数的界面。

图4 在PicoScope 6中设置Freq高级函数

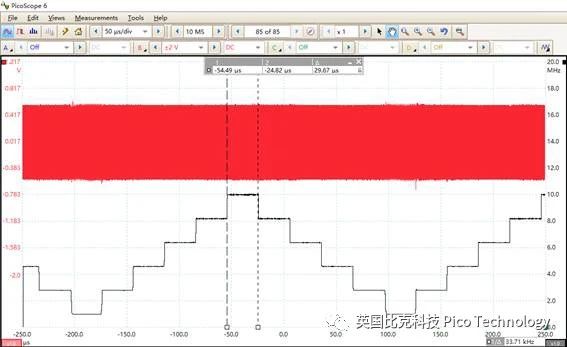

下图5的上半部分红色波形为AS 108的输出波形，下半部分黑色波形为Freq函数对AS 108输出波形的频率参数追踪显示，

Y轴（左侧）显示为频率参数值，X轴为时间（与红色模拟波形的时间关联）。

用光标粗略测量可以看出Dwell time大约为30us，和设置的数值基本保持一致。

图5 测量AS 108输出信号的Dwell Time
