Pico Technology(英国比克科技)升级其采样示波器PS 9300系列至30GHz带宽

Pico Technology(英国比克科技)近日宣布升级其采样示波器PS 9300系列至30GHz带宽。

PicoScope 9300是业内领先的模块化高带宽采样示波器，可通过USB或者以太网与PC连接进行高速信号、快沿信号、TDR/TDT等测试。PicoSample 3软件运行在PC上，实现对PicoScope 9300示波器的控制以及对采集到的信号进行测量、分析等功能。

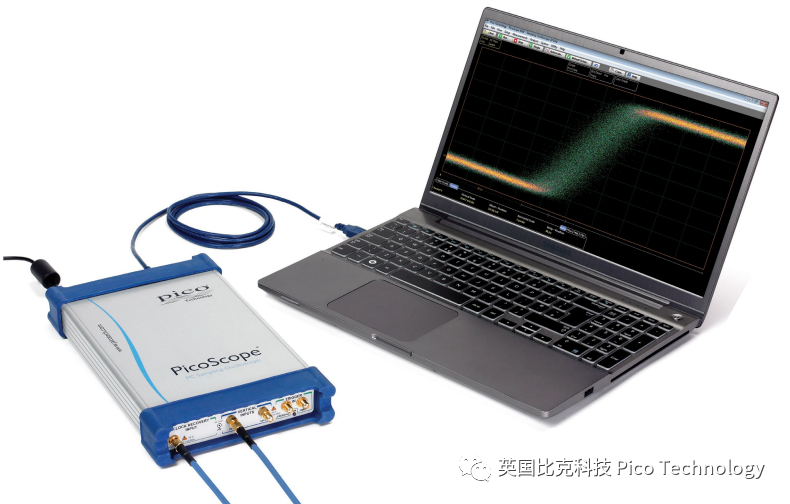

                        图1 PicoScope 9300系列示波器

     图2 PicoScope 9300高带宽采样示波器+PicoConnect 900高带宽探头

PicoScope 9300系列示波器具有如下特点和功能：

● 30 GHz带宽

● 16 Bit ADC

● 等效采样：15 TS/s

● 实时采样率: 1 MS/s

● CDR: 6.3 Mb/s-11.3 Gb/s

● 光输入带宽: 9.5 GHz

● 17.5 ps上升时间

● 集成脉冲/时钟/NRZ/RZ信号源

● 光/电信号的波形、眼图、抖动、消光比等测试

● TDR脉冲沿：<60ps or <45ps

● 线缆/连接器/PCB走线等的特征阻抗、损耗及延时测试

PicoScope 9300系列示波器主要应用：

●通用信号的波形测试及参数测量

         图3 PicoScope 9300测试通用信号

●快沿脉冲测量

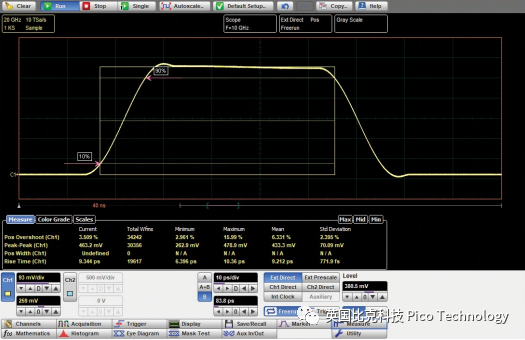

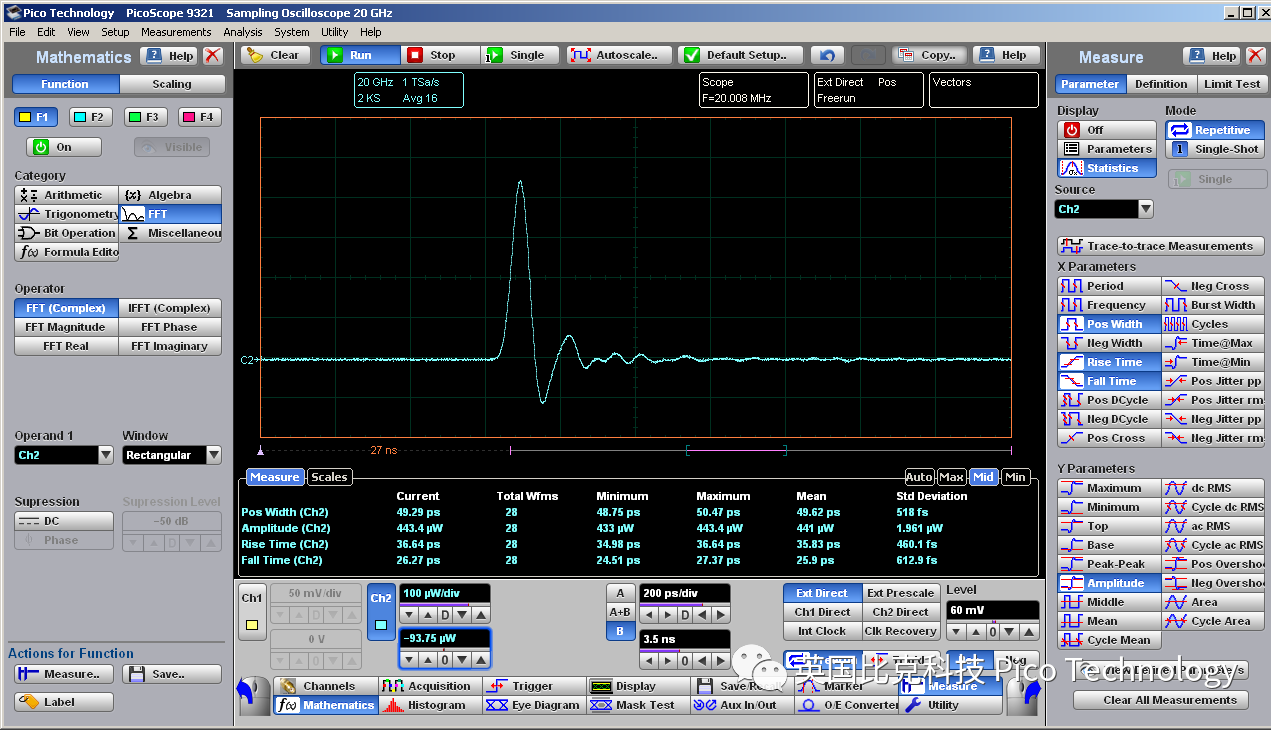

       图4 PicoScope 9300测试快沿脉冲信号

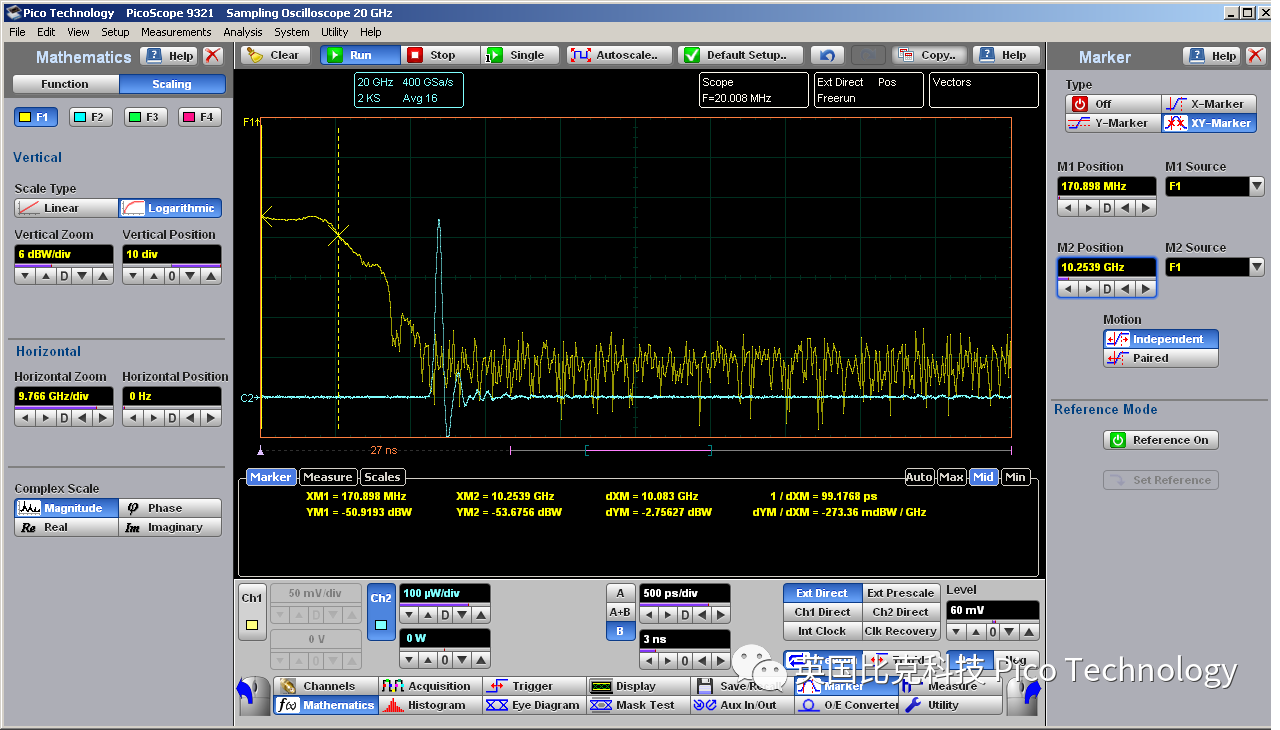

        图5 PS 9300测试快沿脉冲信号的带宽

●光、电高速串行信号的眼图、抖动测试

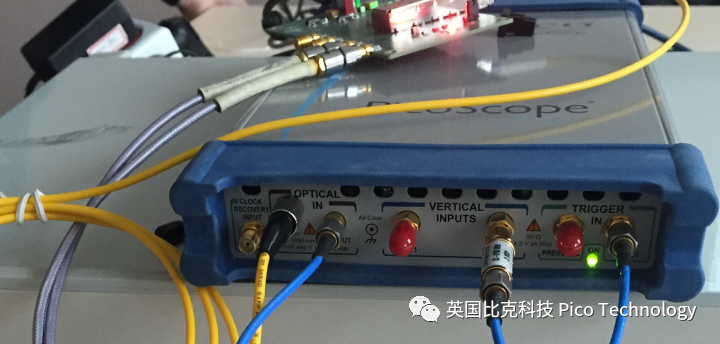

    图6 PS 9300测试光高速串行信号（10.3125Gbps）连接图

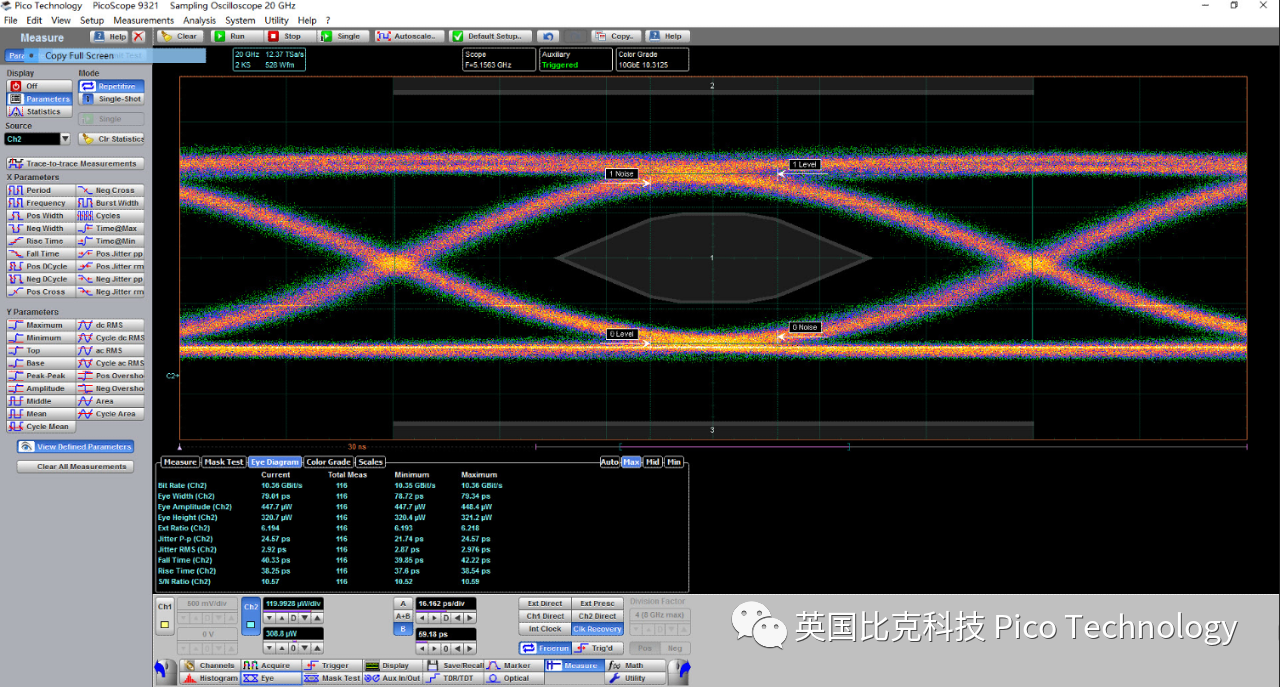

        图7 PS 9300测试光高速串行信号（10.3125Gbps）的眼图、抖动

●TDR/TDT测试

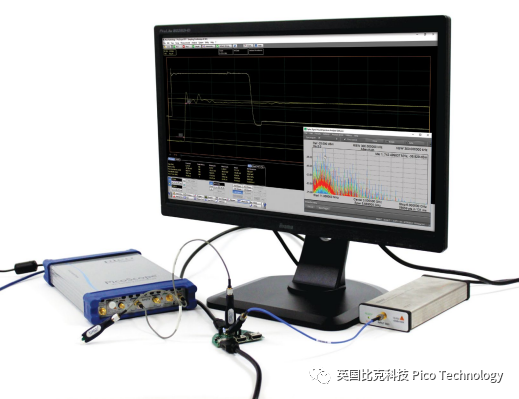

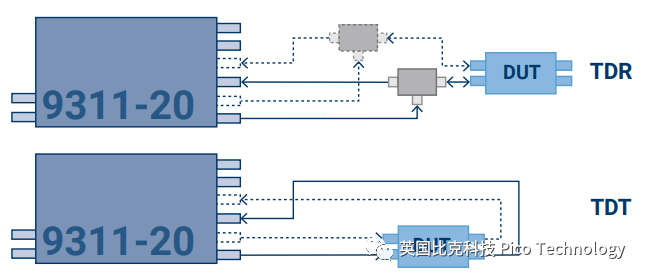

      图8 PS 9300测试TDR/TDT连接示意图

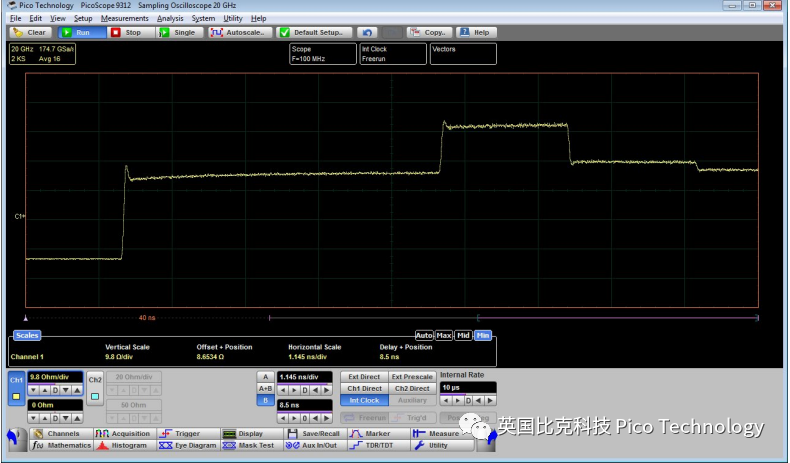

           图9 PS 9300 TDR测试结果

PicoScope 9300系列示波器型号对比及输入输出概览：

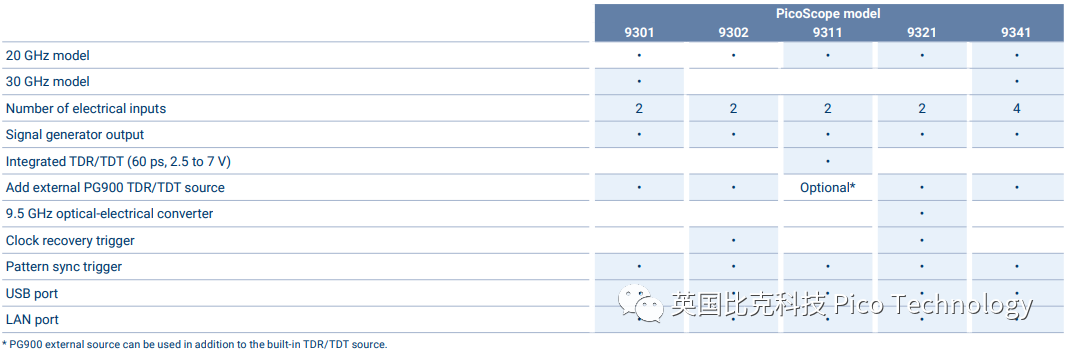

         图10 PS 9300示波器型号对比

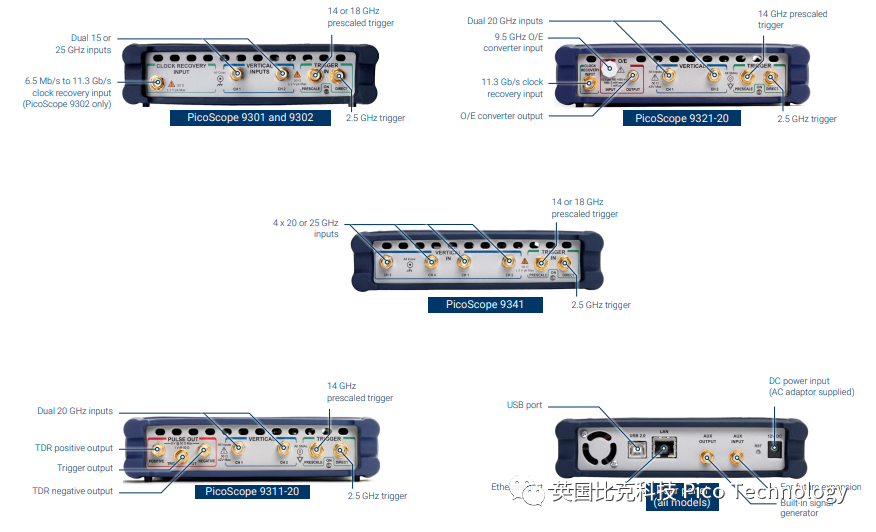

              图11 PS 9300输入输出接口概览
