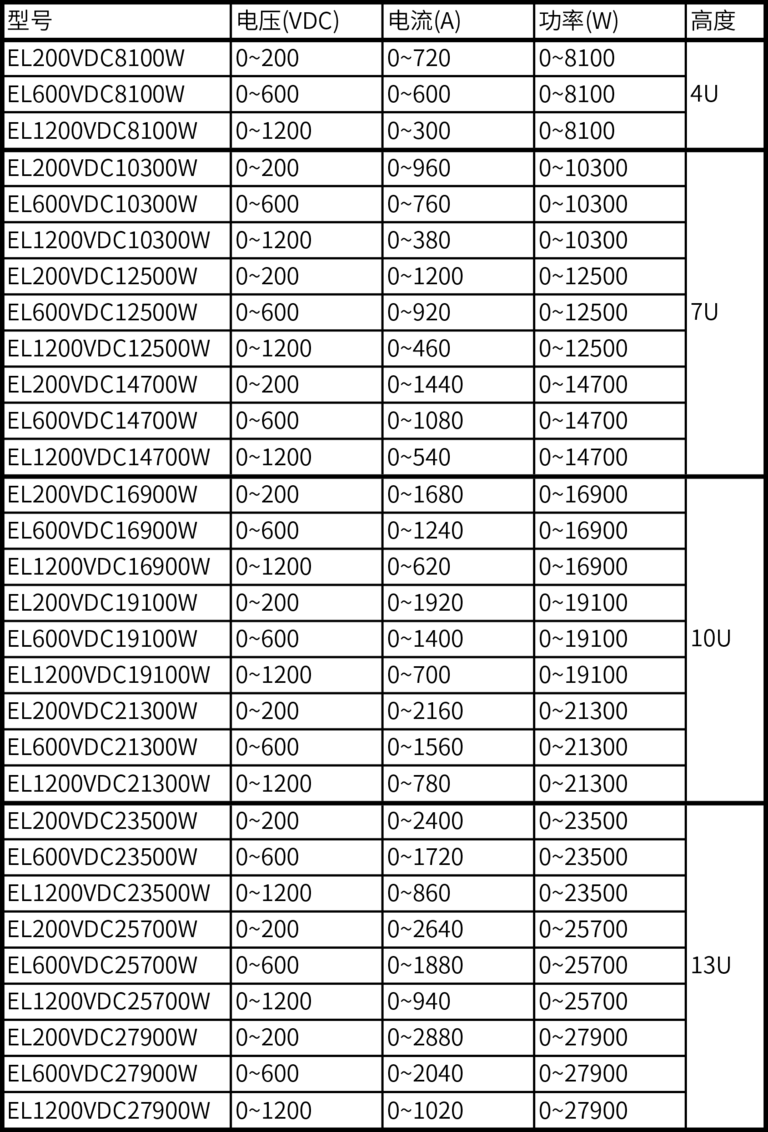

全天新品快讯——EL系列直流电子负载4U/8.1kW

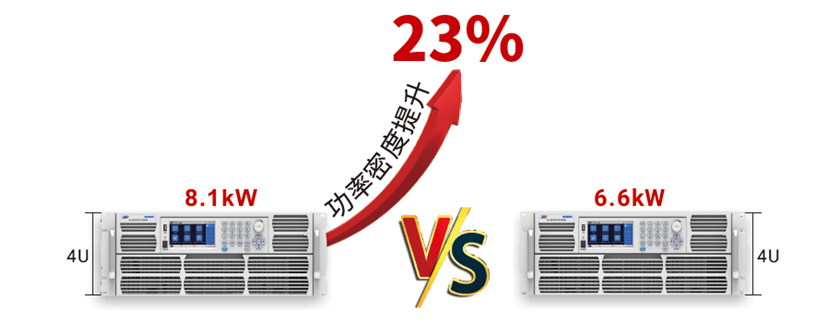

      该系列采用高功率密度设计， 4U体积内可提供⾼达8.1kW的功率。

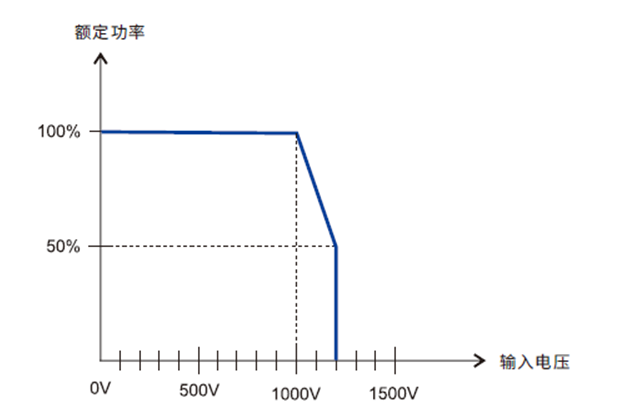

      提供用户非常宽广的电压和功率选择范围，满足大电流、低电压或高电压、小电流需求，稳定输入。在电压高达1000V时, 也能保持稳定的满功率输入；

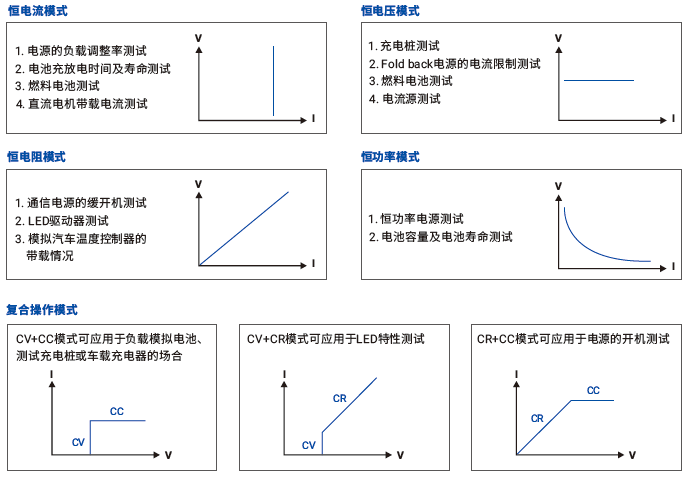

      具有CV/CC/CR/CP基本负载定态模式，可满足多种场合的测试需求。

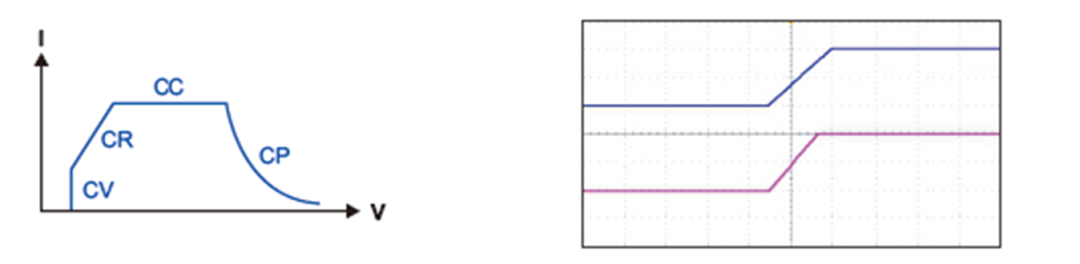

      可在CV、CR、CC与CP模式的限制下进行自动切换，适用于锂电子电池充电器的测试，以获得完整的V-I充电曲线。灵活的自动测试模式可以极大提高工作效率。

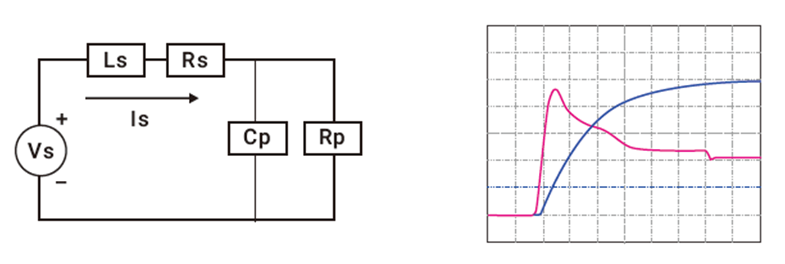

      模拟容性负载， 使得拉载电流更能趋近真实情况。主要应用于模拟电容性负载开机关机测试， 为避免电源开机瞬间对主板上的电容充电， 而产生浪涌电流导致电源触发过流保护从而无法顺利开机。

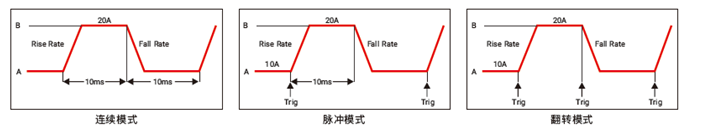

      系列可编程电子负载可实现在同一功能下不同数值之间的快速切换，支持动态电流、动态电压、动态电阻和动态功率等模式，其中动态电流和动态电阻模式可达50kHz。此功能可用来测试电源的动态特性、电池保护特性、电池脉冲充电等。动态负载测试功能可提供连续、脉冲和翻转三种模式。

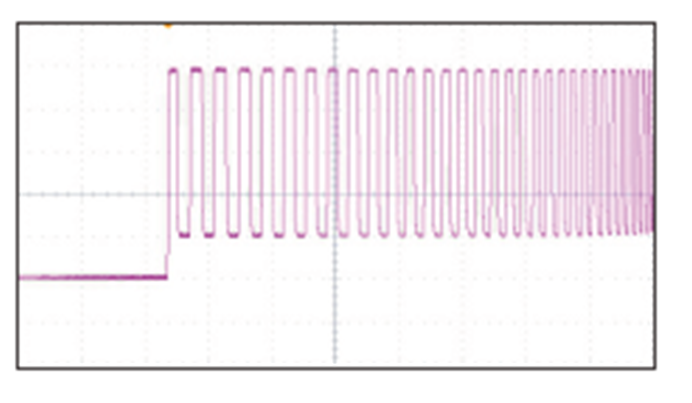

      支持动态变频扫描功能，以变频的方式找出最坏情况的待测物电压。用户通过编辑两个恒流值，起始频率，结束频率，步进频率，停留时间等参数来进行参数设定。动态频率扫描功能的采样率可达500kHz，可模拟各种负载情况，符合大部分测试需求。

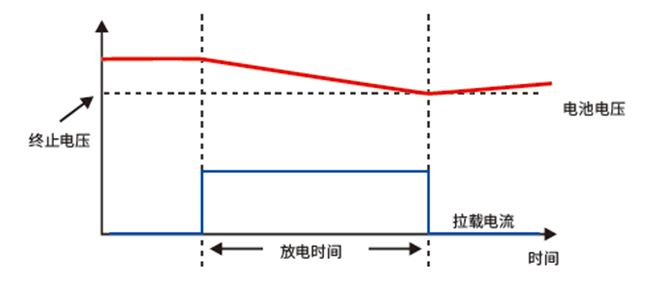

      可使用CC、CR或者CP模式对电池进行放电，可对截止电压或者放电时间进行精准的设定和量测，确保电池不会因为过度放电而损坏。可根据实际需求设置放电截止条件，当满足截止条件时负载停止拉载且计时停止。测试过程中还可以实时监测电池电压，已放电时间和放电容量等参数。

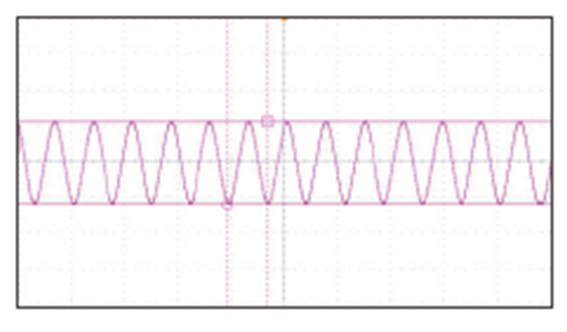

      该系列可编程电子负载支持正弦波拉载电流功能，可应用于燃料电池的阻抗分析测试。

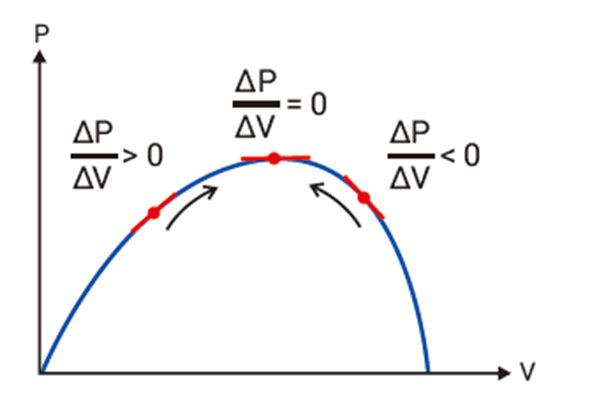

      主要应用于太阳能板最大功率点的追踪， 通过最大功率追踪法， 即可一直动态寻找太阳能板的最大功率点， 发挥太阳能板的最大功效。

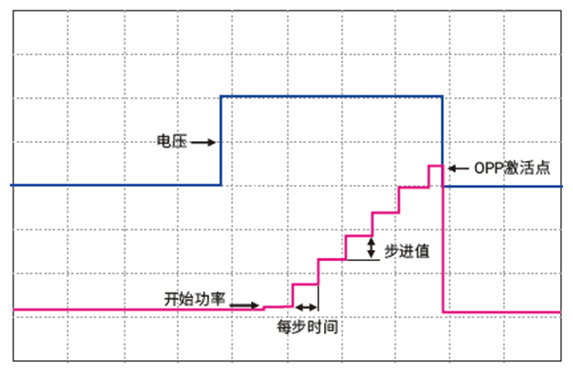

      提供的OCP/OPP测试项目可以进行过流保护/过功率保护的设计验证，在测试前进行该限值的设定，测试结束后自动显示测试结果提示客户。以OPP测试为例，负载提供上升斜坡功率，以测试待测物于过载时的输出电压是否低于触发电压，从而判断待测物输出保护功能是否运作正常。

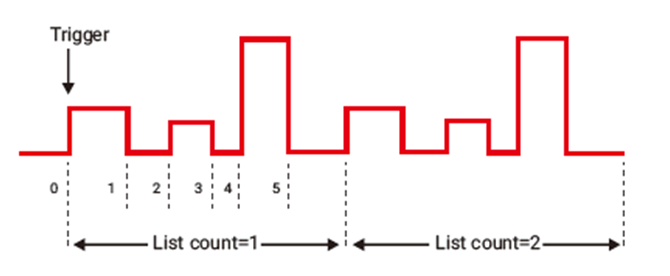

      具有List序列模式功能，可根据用户编辑的序列文件来自动模拟负载的复杂变化。序列模式包括10组文件，设置参数包括测试模式（CC、CV、CR、CP、短路、开关），循环次数，序列步数，单步设定值和单步时间等。该功能可进行电源输出特性的测试，电源稳定性测试以及实际工作状况模拟。

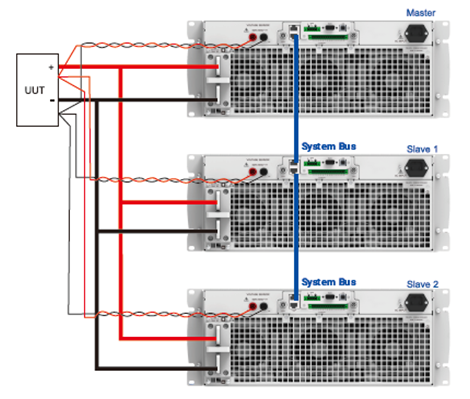

      支持主从模式，支持相同电压规格的电子负载并联使用，并且达到同步动态。实际操作中只需控制主机，主机会自动计算并将电流分配至其他从机负载。一主多从以适用于更大负载的需求，并大大简化用户的操作步骤。

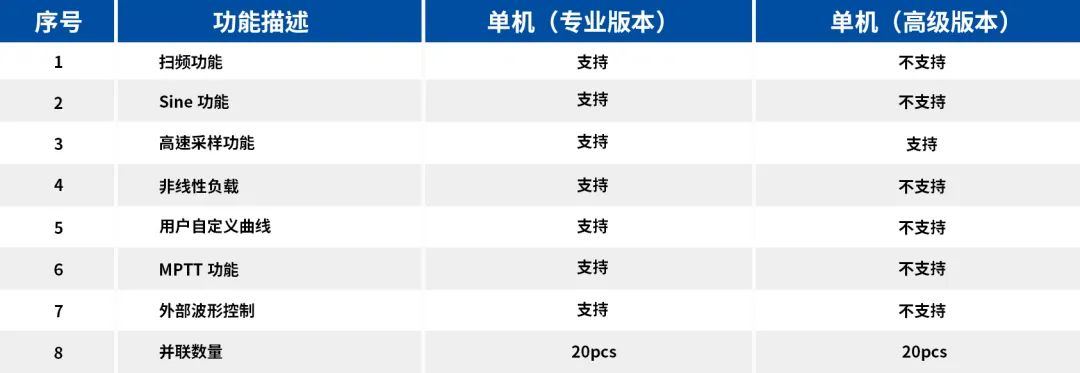

      高级版与专业版的区别说明
