AMETEK汽车OBC输入端测试案例

时间:2022-11-12 来源:


汽车OBC(on board charger)即车载充电机。当电动汽车在充电时,外部的交流充电器通过OBC给电动汽车的蓄电池充电,对汽车起到保护作用。

MX系列电源完成汽车OBC输入端测试

本案例客户是一家国内知名OBC生产厂商,需要使用电网模拟器模拟交流端的各种供电状况来完成产品的测试和整改。

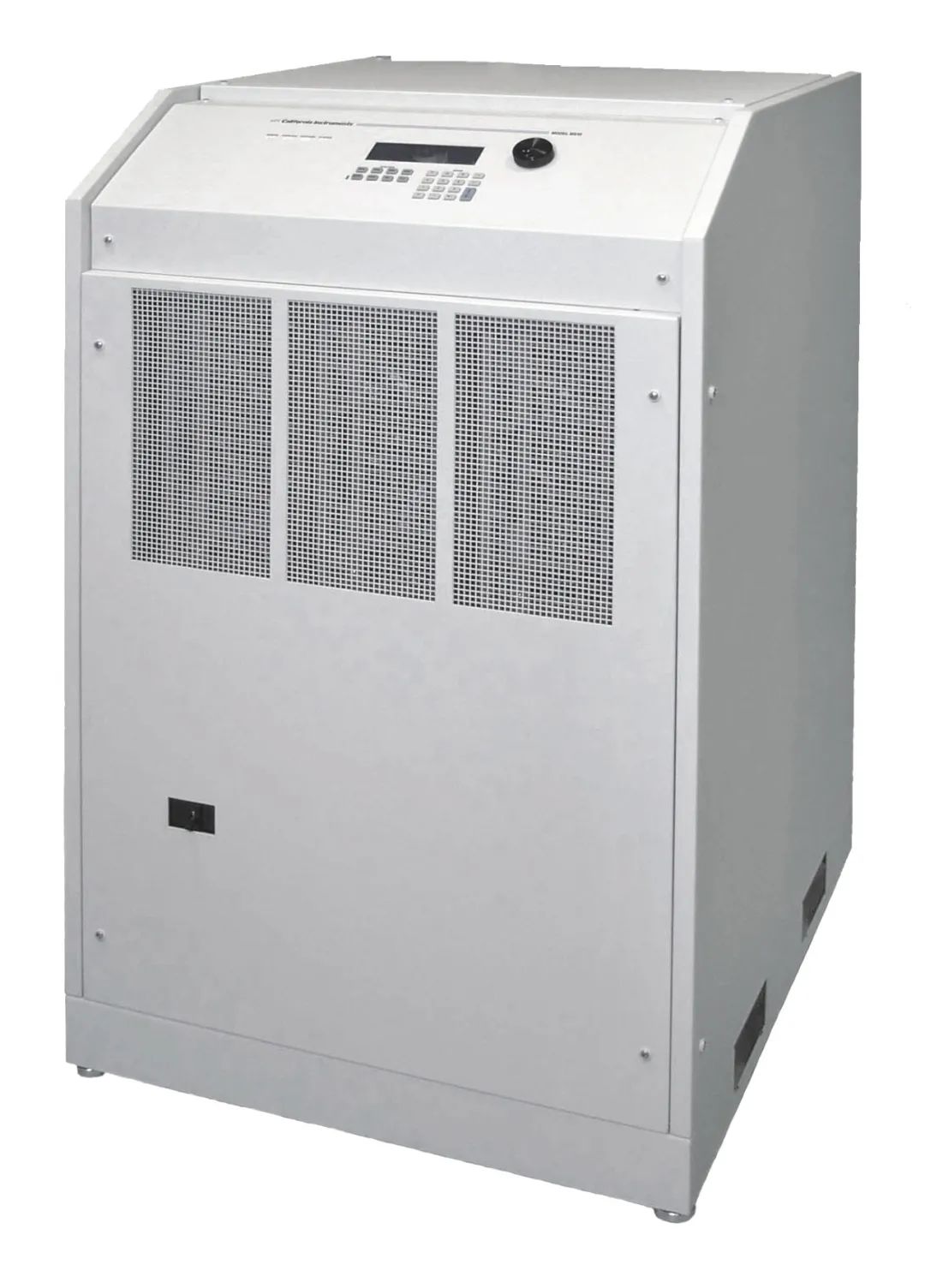

客户选购了AMETEK MX45型号电源产品将其用作为电网模拟器来测试其产品。



AMETEK MX系列交直流电源是广受好评的高精度高和可靠性产品,具有良好的性能和丰富的功能,三相输出型号功率覆盖22.5KVA-270KVA,

广泛应用于新能源,电力电子,电网测试,一致性测试等领域。

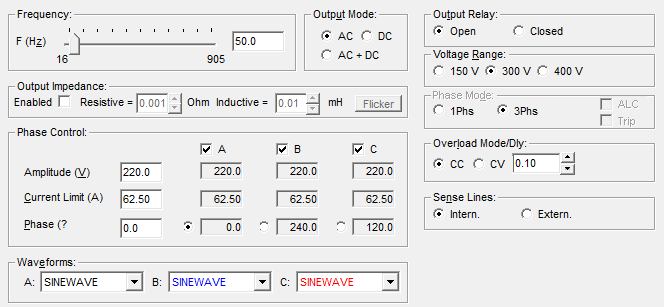

1. 使用MX系列电源标配的GUI软件控制MX45交流电源生成标准市电波形,以完成产品的稳态测试。


   图1. MX系列电源产品标配GUI软件界面

2.  按照OBC测试标准,测试工程师需要使用第5,7,9,11,20,50次谐波分量均为30%的波形对产品进行测试。

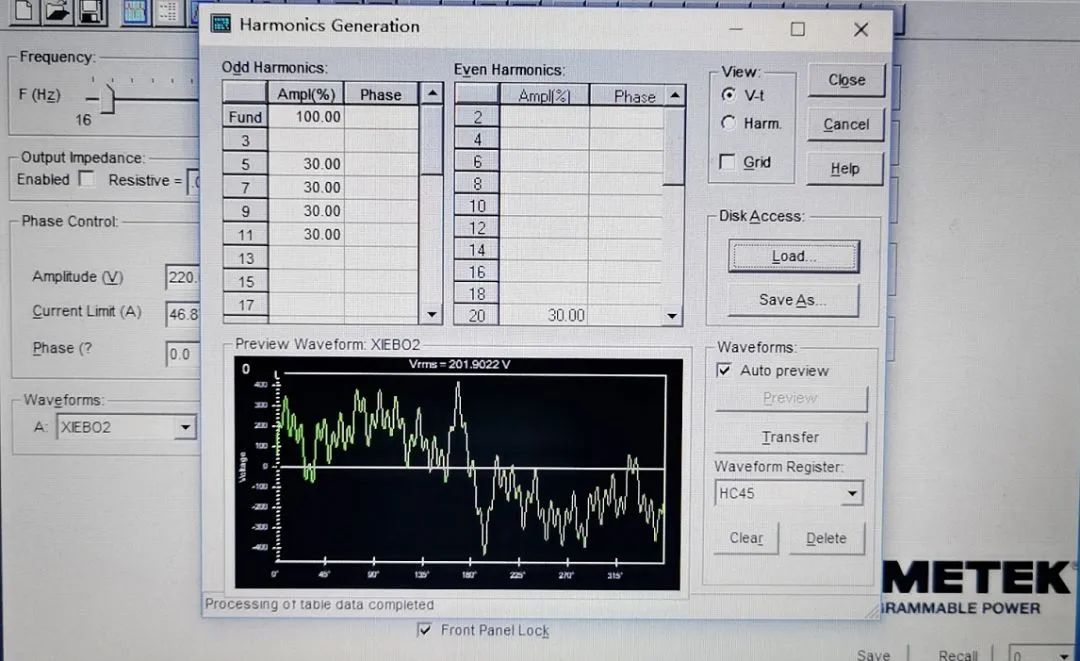

使用MX系列电源标配的GUI软件的谐波生成功能控制MX45交流电源生成测试标准要求的独特谐波波形。

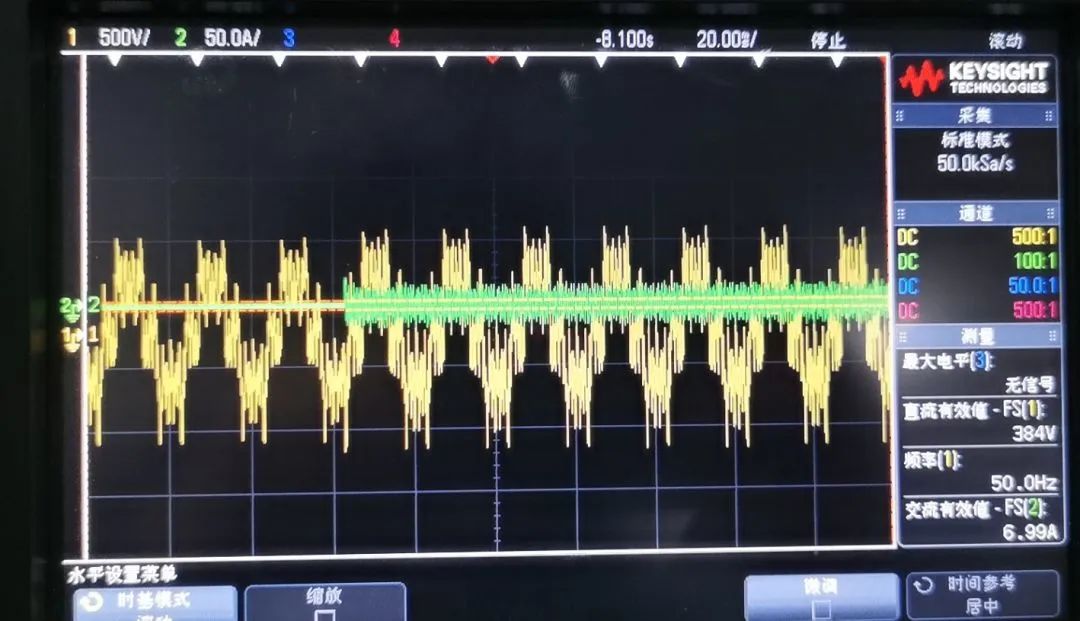

将该波形命名“OBC Test”并下载到MX45交流电源中,在GUI软件的输出界面的波形选择中选择该波形。实际量测波形如图2-2所示。

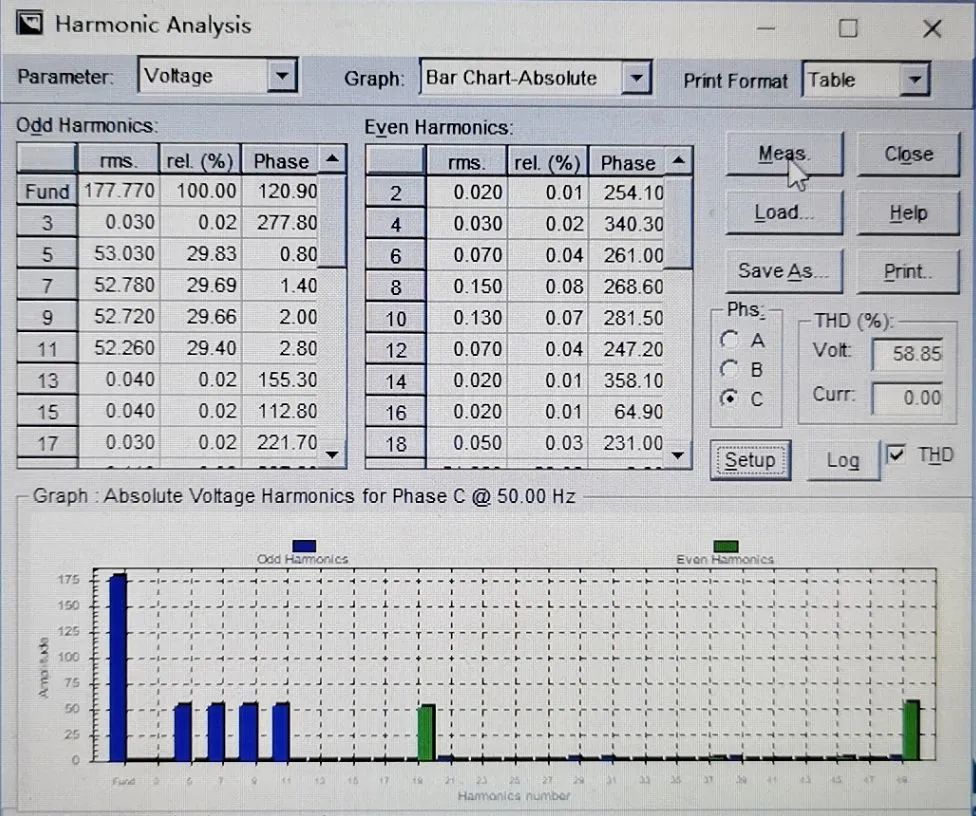

3. 测试工程师利用该波形进行相应的电网适应性测试时发现某款产品在该谐波波形条件下测试会出现故障,通过MX GUI的谐波分析功能量测输出波形各谐波分量与设置值相同。

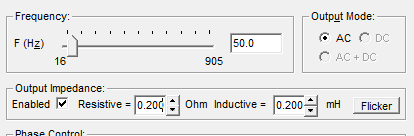

4. 客户为进一步分析故障状态,使用MX系列电源标配的GUI软件的output impedance功能改变MX45电源的输出阻抗进行产品测试。

在改变MX45电源输出阻抗后,客户发现故障状态发生变化从而判断该故障与被测物输入端阻抗匹配相关,从而针对该问题进行整改进而解决了问题。


AMETEK公司California Instruments品牌MX系列交流电源产品指标优异,标配功能丰富,使得AMETEK交流电源不再是简单的交流电源,

而是可以模拟各种复杂工况的电网模拟器,使用该产品可以很好的完成汽车OBC交流输入端测试。
