图1 TDR测量设置

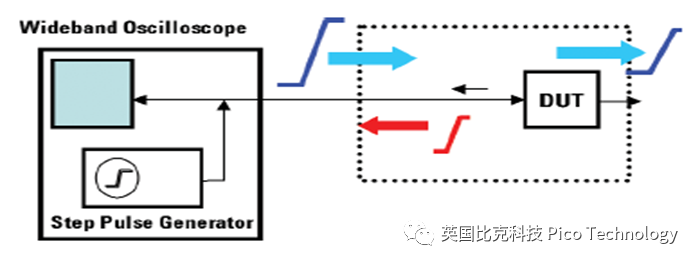

图2 TDR测量波形

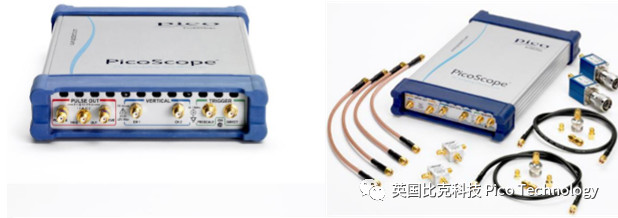

Pico Technology（英国比克科技）的TDR设备是一个新的面孔，具有小巧（模块化的、基于PC控制的设备）、更高性价比、易于集成等优势（40ps/60ps上升时间、单端或者差分TDR）。如下图3所示。TDR设备作为采样示波器使用时带宽可达20GHz，16位ADC分辨率，两个通道。其最高25GHz带宽的采样示波器亦可以配合比克科技独立的脉冲发生器PG911/PG912/PG914系列实现TDR测试的功能。

图3 PicoScope 9311 TDR方案

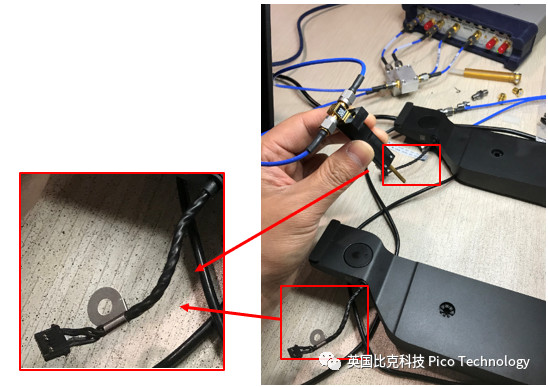

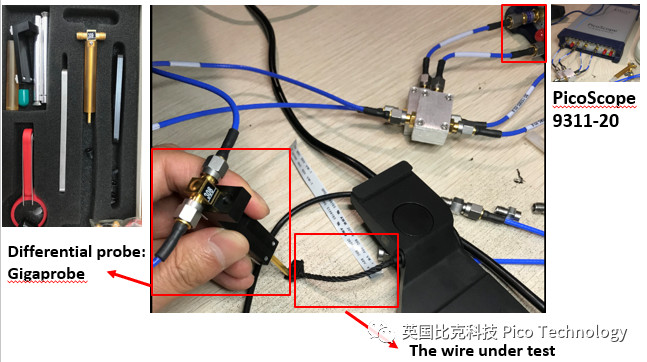

下图4和下图5所示为使用英国比克科技（Pico Technology）的PicoScope 9311 TDR设备测量汽车喇叭中的线缆。每个喇叭中有两对差分双绞线，需要验证每对双绞线是否有不连续点或者断点。因为线缆是差分的，所以我们需要使用差分TDR进行测量，PicoScope 9311可以同时发出正和负两个脉冲，配合一个差分探头实现差分双绞线缆的测量。测试需要一台PC通过USB或者以太网控制PicoScope 9311并运行PicoSample3软件进行测试。

图4 PicoScope 9311，差分TDR探头及被测件

图5 测试环境搭建

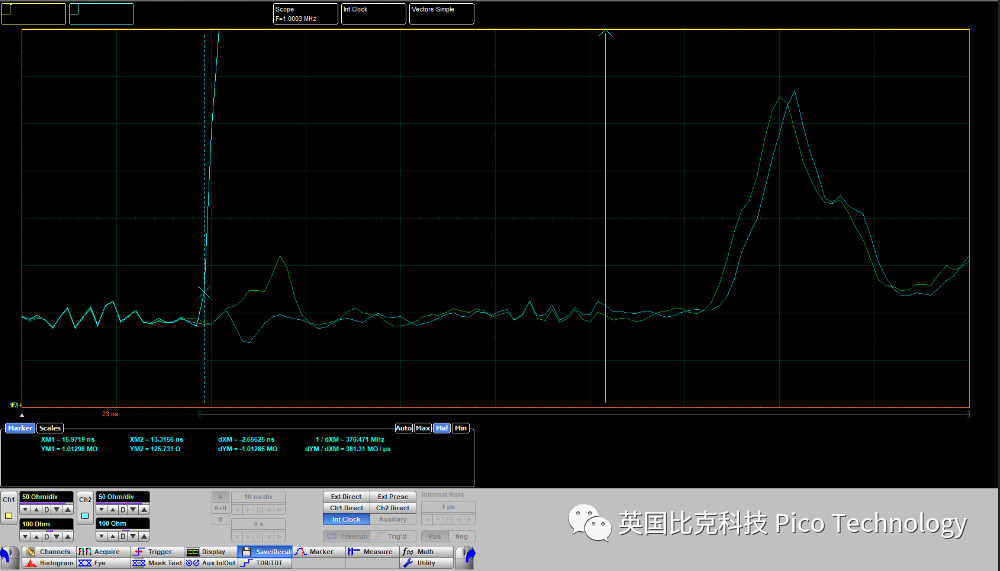

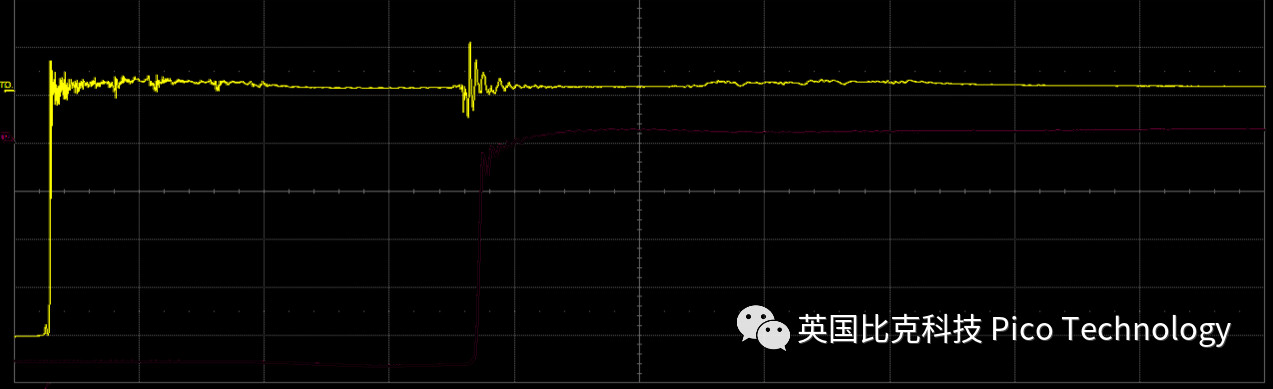

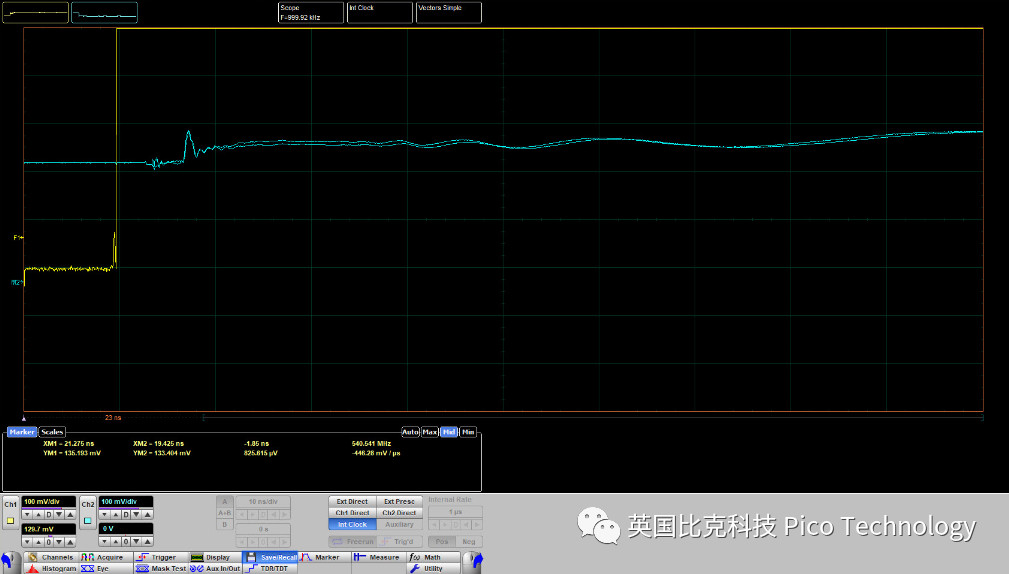

下图6和下图7为对两个喇叭对应的差分对线缆的测试波形，图6显示两个差分对测试结果波形的叠加（为了更精确的显示垂直方向上的反射情况，这里垂直刻度使用的是电压幅度值），两个波形都有一个大的隆起，这是正常的，两个波形看起来比较一致，但是如果我们放大看下细节，我们就会发现两个波形的不同，在接近测试点位置一个波形有小幅度的隆起，另外一个波形没有。而这两个喇叭线确实有一对是好的，一对是有问题的。这样的差异虽然非常微小，然而Pico的TDR设备PicoScope 9311依然能够清楚的辨别出来。

图6 两个喇叭对应位置的差分对线缆测试结果

图7 两个喇叭的对应的差分对线缆测试结果（放大结果）
