便携式交直流充电桩系统介绍
便携式充电桩测试系统是我司为交直流充电桩提供的系统解决方案,主要应用于现场充电桩入网检测、计量、年检等项目测试,测试对象包含交流充电桩、直流充电桩两种。可实现待测设备的互操作性、协议一致性、计量检定等方面的测试。
在整个测试过程中,系统按照预先选定的试验项目进行流程化测试,并自动记录测试数据、分析数据、一键生成报表,真实的实现了全自动化测试,大大提升测试效率,为充电桩的入网检测及年检提供可靠的测试依据。
技术方案
电气性能检测可满足:7.5kW及以下直流充电桩和1-40A交流充电桩的型式检测要求,可实现自动导出测试报告,对充电设施的电性能指标实现自动化测试,满足充电桩电气性能一键测试的要求,尤其适于对充电装置的入网检测、工程验收等领域,同时满足充电桩互操作性和协议一致性测试的要求,为充电桩的入网检测及验收提供可靠的依据。
系统方案如下图:

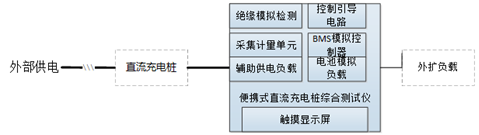

便携式直流充电桩测试设备
便携式交流充电桩测试设备
主要设备如下表:
序号 | 测试设备 | 单位 | 主要参数 | 备注 |
1 | 便携式交流充电 桩测试设备 | 套 | 额定电压AC230V, 电流:1-40A可调 | 由直流车辆模拟装置、数据采集模块、直流 负载、辅助供电负载、自动化测试软件等组成 |
2 | 便携式直流充电 桩测试设备 | 套 | 额定电压DC1000V, 配置DC7.5kW的阻性负载 | 由交流车辆模拟装置、数据采集模块、 交流负载、自动化测试软件等组成 |

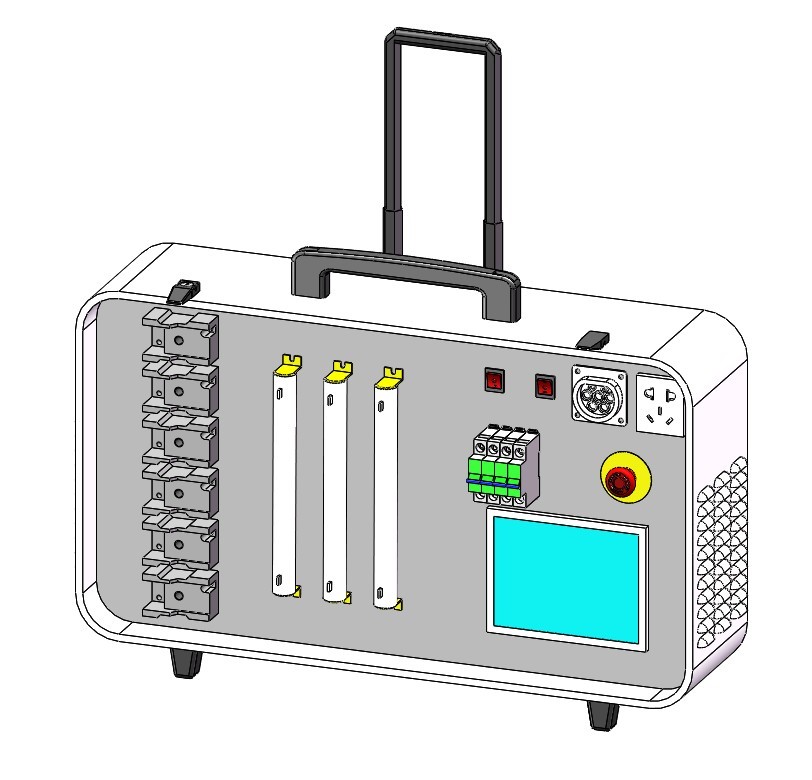

测试设备内部图,接线端子、负载等均位于盖板下方,实际不可见。
便携箱尺寸:宽/高/深853mm×480mm×240mm.
