实验室、检测机构的光伏测试平台应用

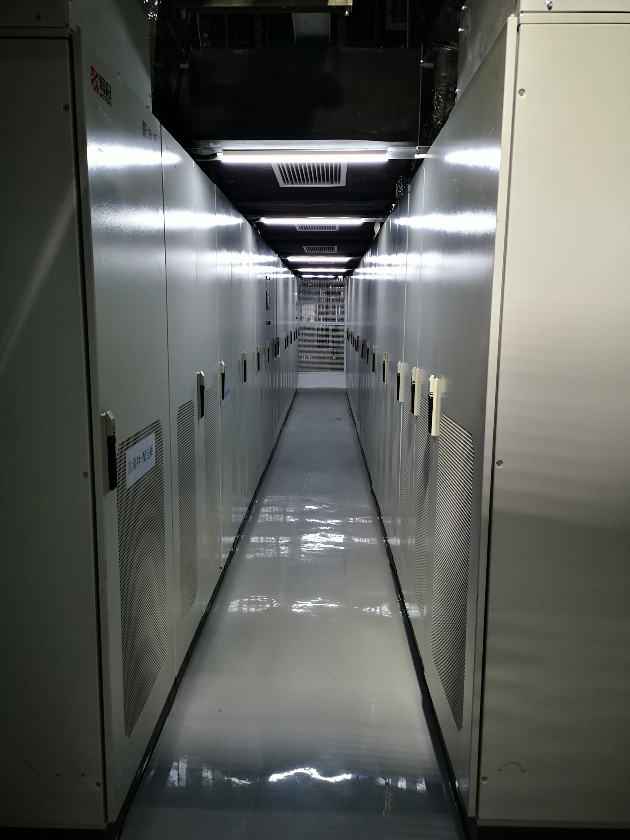

认证检测 6MW光储设备测试平台

概述

光储设备测试平台是光伏逆变器、储能变流器系统解决方案，主要用于测试光伏逆变器、储能变流器的功能及性能特性是否满足设计及相关标准要求。

其中，电网模拟源及直流模拟源具有并联扩容接口，满足各种功率等级被试品的测试。

特点：

1. 系统具有4个测试工位；

2. 系统总容量6MVA电网模拟源+6MW直流源；

3. 电网模拟源单机1.5MVA，直流源单机1.5MW；

4. 电网模拟源具有并联能力，可2并、3并、4并输出；

5. 直流模拟源具有并联能力，可2并、3并、4并输出；

6. 直流模拟源具有串联能力，可2串、2串2并输出；串联时引出中点；

7. 电网模拟源、直流模拟源具有远端电压补偿的能力；

科学研究所（集团）-低压交直流

概述

   电网模拟电源可模拟电网的扰动特性用于光伏逆变器和储能变流器等并网产品的过压、欠压、过频、欠频、高/低电压穿越（零穿越）、谐波注入及电网电压闪变等测试。含3台1.3MVA电网模拟电源，每台电网模拟电源可单独使用，以满足多平台并行测试需求；也可任意2台或3台并机使用，分别实现2.6MVA和3.9MVA的试验容量，满足大功率并网产品测试需求。

      直流模拟电源具有太阳能电池I-V模拟功能和程控直流源功能（含恒压模式，恒流模式和恒功率模式），可以模拟不同类型、不同环境条件下太阳电池阵列I-V曲线，用于光伏逆变器和储能变流器等产品电性能测试、静态和动态MPPT效能测试；同时具有电子负载功能，能量回馈电网，能够模拟多种电池特性曲线，满足储能变流器的性能测试需求；此外，直流模拟电源还具备充放电一体机功能，满足动力电池组或储能电池的充放电特性测试。

特点：

1. 电网模拟电源单台容量1.3MW，直流模拟电源单台容量1MW；

2. 3台电网模拟电源任意可并，满足大功率的测试；

3. 4直流模拟电源可任意并联及2台串联使用，满足大功率、高电压的测试；

4. 国内已运行容量最大低压系统。

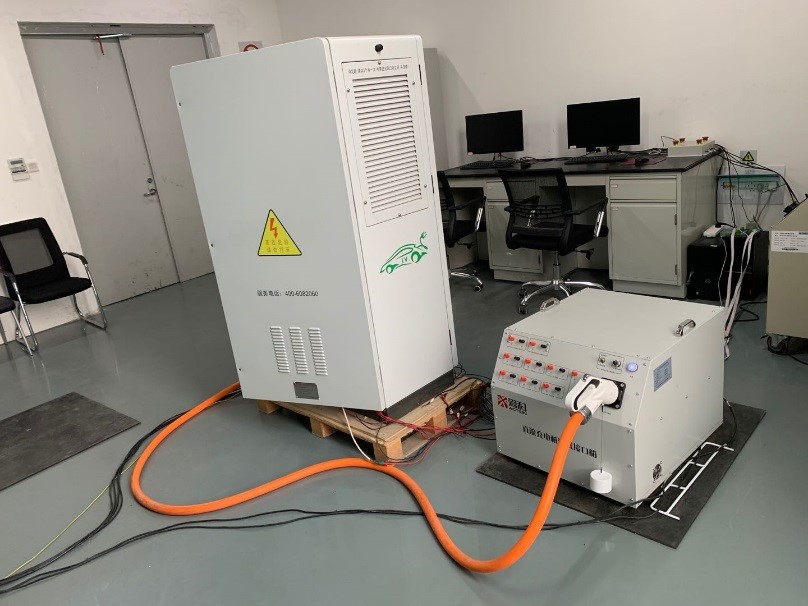

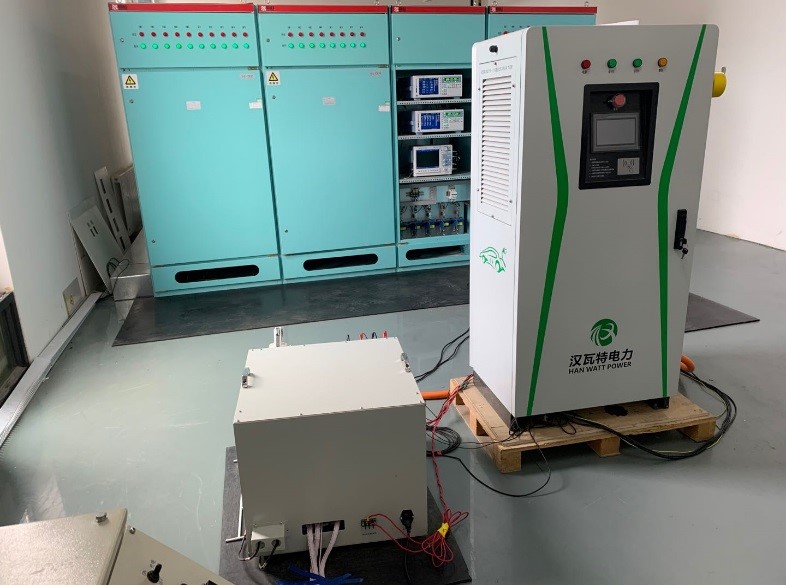

新能源电力电子实验室

概述

    新能源电力电子装置试验系统建设项目我司承接工程总承包，系统可满足1MW及以下容量50Hz和60Hz光伏逆变器及储能变流器、汽车充电桩型式试验需求的试验平台，同时预留1.5MW光伏逆变器试验所需的设备扩容及系统接口需求。系统可完成被试品的自动化测试，对数据进行采集，按照标准生成测试报表。

特点：

1. 2.25MVA电网模拟源（当时业界功率最大）；

2. 150kVA电网模拟源；

3. 15kVA电网模拟源；

4. 标准化测试，自动生成报表；
