储能变流器测试系统 解决方案

储能变流器测试系统是我司为储能变流器（PCS）提供的系统解决方案，主要用于测试储能变流器的功能及性能特性是否满足设计及相关标准要求。其中，电网模拟源及直流模拟源具有并联扩容接口，满足各种功率等级储能变流器的测试。

在整个测试过程中，系统按照预先选定的试验项目进行流程化测试，并自动记录测试数据、分析数据、一键生成报表，真实的实现了全自动化测试，大大提升测试效率，为设备厂商、测试机构节省时间、降低成本。

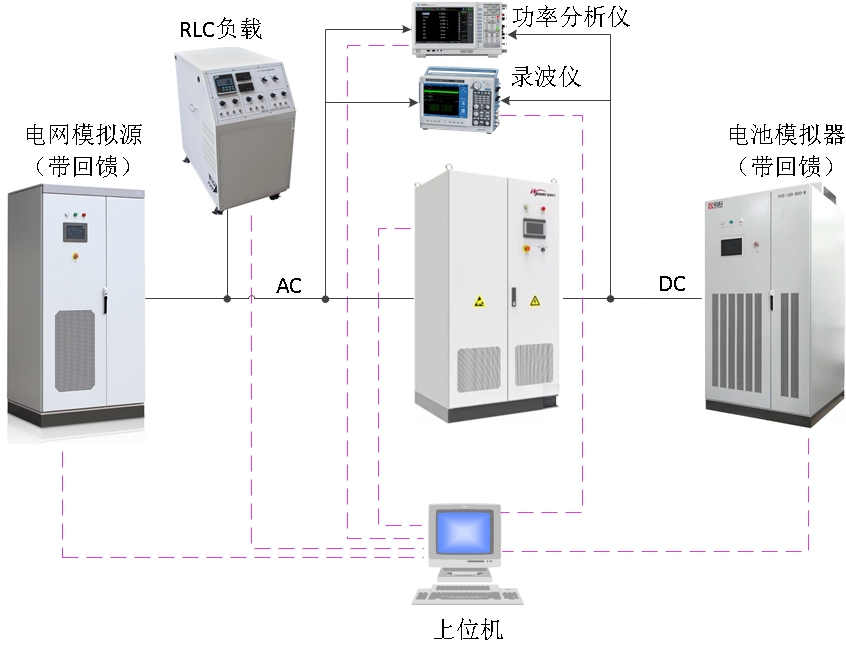

储能变流器测试系统解决方案连接图如下：

1.1        电网模拟源

回馈型电网模拟源系列产品具有强大的功能，包括电压/频率响应特性、电能质量指标模拟等，可满足IEC 61000的测试及国标电能质量方面的测试。电源采用能量双向流动的拓扑结构，具有电能回馈电网的能力。电源适用于电动车、逆变器、充电机、变流器等多种行业的测试，电源可在产品开发、生产、检验等阶段帮助客户解决多种问题。

 最大功率为2.25MW；

n  提供高准确度、高稳定度0-300V， 45-65Hz的交流电压；

n  三相解耦输出，可进行三相不平衡模拟；

n  输入谐波含量小，对电网的干扰较小；

n  编程试验输出同步信号；

n  能量回收能力，可提供100%额定电流的回馈；

n  电压瞬变模拟（符合LVRT低电压穿越测试要求）

n  谐波和间谐波叠加功能；

n  强大的编程设置，可以在EXCEL中方便的进行用户自定义编程，编辑的参数可导入导出；

1.2       电池模拟器

回馈型的高性能直流源，是在我司高精度双向直流源的基础上增加的新功能，故其保留了双向直流源的高精度、高动态、能量回馈等优点。本产品可设置电池类型、单体容量、串联数、并联数、SOC及温度等全面模拟多种电池的特性。电源主要应用在电动汽车电机、充电机等的生产及测试领域；

n 模拟多种电池特性，并可自定义电池模型；

n  负载能量可回馈电网，高效、节能；

n  多种工作模式，恒压、恒流、恒功率、自定义曲线等；

n  全数字控制，输出精度高、响应速度快；

n  采用PWM整流技术，功率因数接近1，电流谐波小于3%；

n  大屏幕液晶触屏操作显示，配备PC端软件，操控简洁、友好；

n  丰富的通讯接口，便于系统集成；

n  主要器件选择国际知名厂家，可靠性高。
