ESA1 set 干扰放射开发系统

DATE:2022-04-12 SRC:



ESA1 set 干扰放射开发系统                                              image.png

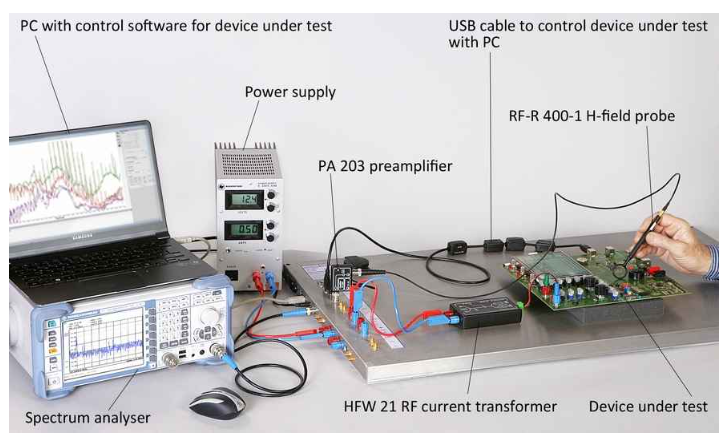

ESA1是一套电磁兼容性工具的系统,用于有比较的测量元件组和设备的干扰放射。为了顺利且易理解的排除干扰,这套系统包含了一套根据开发者工作定制的 CS-ESA 软件。这套ESA1为开发者的工作场所而设计。在开发过程中用ESA1进行的干扰放射的测量结果与远场测量或者用模拟电路网络的测量结果成正比。使用ESA1系统中的工具可以定位干扰源,发现干扰放射的作用途径。借此可以找到合理的电磁兼容性方案,并确定其尺寸。用ESA1得到的改进成正比的作用于远场测量的结果


Delivery content

1x   CS-ESA set, ESA芯片扫描软件1x   Dongle
1x   HFW 21, 射频电流转换器1x   HFA 21, 射频引线
1x   Z23-1 set, 屏蔽篷(900x500x400 mm1x   PA 203 BNC, 前置放大器(100KHz-3GHz
1x   RF-B 0.3-3, 迷你型磁场探头(30MHz-3GHz1x   RF-B 3-2, 磁场探头(30MHz-3GHz
1x   RF-E 02, 电场探头(30MHz-3GHz1x   RF-E 05, 电场探头(30MHz-3GHz
1x   RF-E 10, 电场探头(30MHz-3GHz1x   RF-R 0.3-3, 迷你型磁场探头(30MHz-3GHz
1x   RF-R 3-2, 磁场探头(30MHz-3GHz1x   RF-R 50-1, 磁场探头(30MHz-3GHz
1x   RF-R 400-1, 磁场探头(30MHz-3GHz1x   RF-U 2.5-2, 磁场探头(30MHz-3GHz
1x   RF-U 5-2, 磁场探头(30MHz-3GHz1x   ESA1 acc
1x   ESA1 case1x   ESA1 m, 操作指南


Technical parameters


HFW 21 射频电流转换器
频率范围100 kHz - 1 GHz
持久载荷能力
电流10 A
耐压强度50 V
尺寸 (L x W x H)(135 x 32 x 28) mm
HFA 21 射频引线
电容量10 pF ... 100 nF
耐压强度50 V
屏蔽篷 (900x500x400 mm)
屏蔽衰减45 dB - 50 dB / 30 MHz - 1GHz
尺寸 (L x W x H)(900 x 500 x 400) mm
重量12 kg
近场探头组
频率范围30 MHz - 3 GHz
ESA芯片扫描软件
操作系统Windows XP/Vista/7 (latest service packs)
PA 203 前置放大器
频率范围100 kHz - 3 GHz
放大20 dB
电源电压12 V DC
电流输入50 mA
最大输入功率+13 dBm

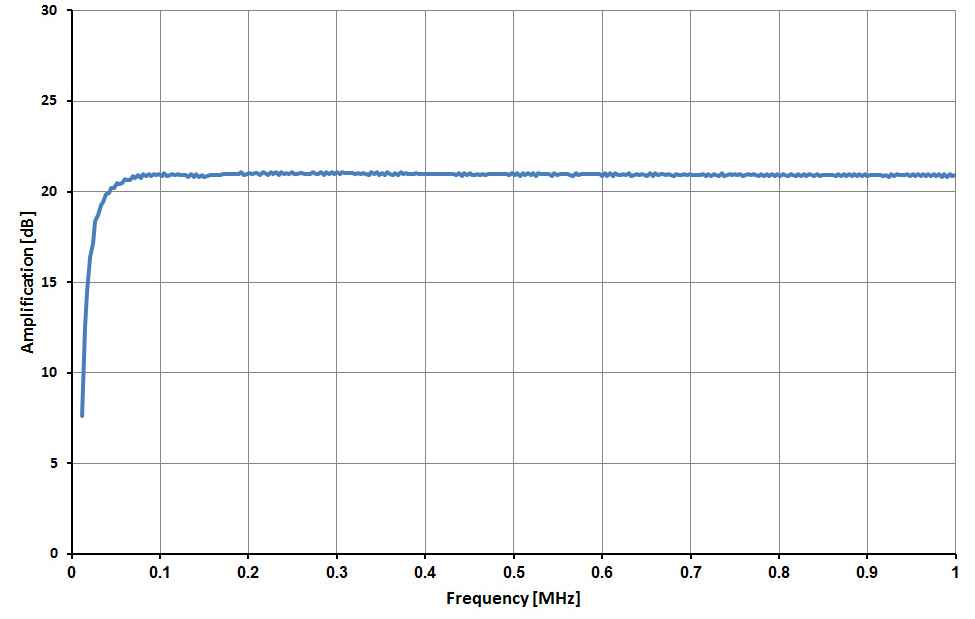

频率特性(细节)频率特性(细节)
