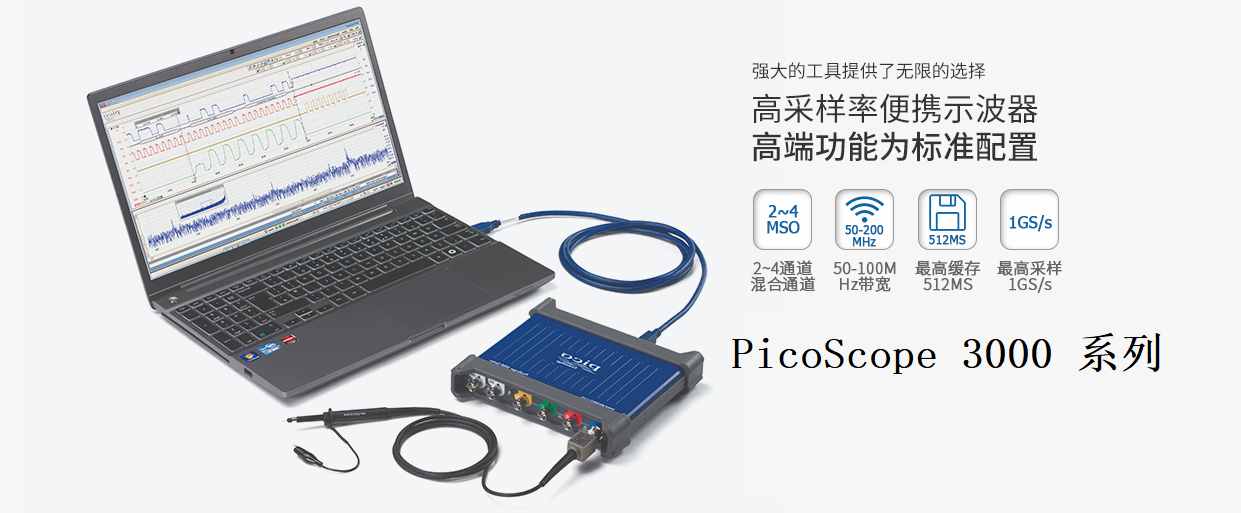

PicoScope 3000 系列

DATE：2021-08-05 SRC：

模拟带宽高达 200 MHz

深度缓冲存储器高达 512 MS 配有 16 个数字通道的 MSO 型号

2 个或 4 个模拟通道

1 GS/s 实时采样快速波形更新内置任意波形发生器 USB 3.0 已连接并通电

自动测量容限测试高级触发串行解码数学通道频谱分析仪

免费技术支持与更新免费 SDK 与示例程序

包括 5 年保修

PicoScope 3000E 系列规格

	PicoScope 3203D 和	PicoScope 3403D 和	PicoScope 3204D 和	PicoScope 3404D 和	PicoScope 3205D 和	PicoScope 3405D 和	PicoScope 3206D 和	PicoScope 3406D 和
	3203D MSO	3403D MSO	3204D MSO	3404D MSO	3205D MSO	3405D MSO	3206D MSO	3406D MSO
垂直（模拟通道数）
输入通道	2	4	2	4	2	4	2	4
带宽 (–3 dB)	50 MHz		70 MHz		100 MHz		200 MHz
上升时间（计算值）	7.0 ns		5.3 ns		3.5 ns		1.75 ns
带宽限制	20 MHz，可选择
垂直分辨率	8 位
增强的垂直分辨率	在 PicoScope 软件中为 12 位
输入类型	单端，BNC(f) 连接器
输入特征	1 MΩ ±1% ∥ 14 pF ±1 pF
输入耦合	AC/DC
输入灵敏度	4 mV/div 至 4 V/div（10 个纵向分区）
输入范围（全量程）	±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10 V、±20 V
DC 精度	±（满刻度的 3% +200 μV）
模拟偏移范围（纵向位置调节）	±250 mV（±20 mV、±50 mV、±100 mV、±200 mV 范围）
	±2.5 V（±500 mV、±1 V、±2 V 范围）
	±20 V（±5 V、±10 V、±20 V 范围）
偏移调整精度	偏移设置的 ±1%，除 DC 精度外
过压保护	±100 V（DC + AC 峰值）
垂直（数字通道：仅限 MSO 型号）
输入通道	16 个通道（8 个通道的 2 个端口）
输入连接器	2.54 mm 螺距，10 个 2 路连接器
最大输入频率	100 MHz (200 Mb/s)
可检测到的最小脉冲宽度	5 ns
输入特征	200 kΩ ±2% ∥ 8 pF ±2 pF
输入动态范围	±20 V
阈值范围	±5 V
阈值分组	两个独立的阈值控件。端口 0：D0 至 D7，端口 1：D8 至 D15
阈值选择	TTL、CMOS、ECL、PECL、用户定义
阈值精度	< ±350 mV 包括滞后量
滞后量	< ±250 mV
最小输入电压摆动	500 mV 峰间值

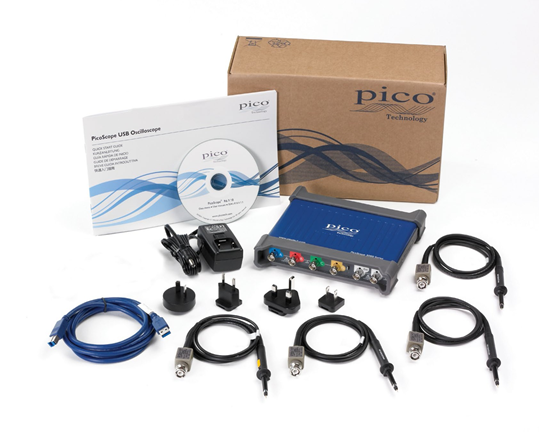

套件内含物品   MSO 套件内含物品
所有 PicoScope 3000 系列示波器套件包含：   PicoScope 3000D MSO 套件还包含：
•PicoScope 3000 系列示波器   •TA136 数字电缆
• x1/x10 探针（2 或 4） •TA139 包，每包含有 10 个测试电夹 (x2)
• 快速入门指南
• 软件和参考 CD
• USB 3.0 电缆• 交流电源适配器（仅限 4 通道型号）

订购信息

订购代码	描述	带宽 (MHz)	通道数	捕捉内存 (MS)
PP958	PicoScope 3203D	50	2	64
PP956	PicoScope 3203D MSO	50	2+16	64
PP962	PicoScope 3403D	50	4	64
PP957	PicoScope 3403D MSO	50	4+16	64
PP959	PicoScope 3204D	70	2	128
PP931	PicoScope 3204D MSO	70	2+16	128
PP963	PicoScope 3404D	70	4	128
PP934	PicoScope 3404D MSO	70	4+16	128
PP960	PicoScope 3205D	100	2	256
PP932	PicoScope 3205D MSO	100	2+16	256
PP964	PicoScope 3405D	100	4	256
PP935	PicoScope 3405D MSO	100	4+16	256
PP961	PicoScope 3206D	200	2	512
PP933	PicoScope 3206D MSO	200	2+16	512
PP965	PicoScope 3406D	200	4	512
PP936	PicoScope 3406D MSO	200	4+16	512

附件信息

订购代码	描述
TA375	TA375 无源示波器探针：100 MHz 带宽 1:1/10:1 可切换
TA386	TA386 无源示波器探针：200 MHz带宽 1:1/10:1 可切换
TA136	用于 MSO 的 TA136 20 路数字输入线缆
TA139	TA139 逻辑测试电夹，每包 12 个
PS011	PS011 5 V 交流电源适配器
TA155	TA155 USB 3.0 线缆，1.8 m
PP969	PP969 硬质便携箱 – 中号

PicoScope 3000 系列数据表
picoscope-3000d-series-oscilloscopes-data-sheet-zhs.pdf
