全兼容测试解决方案-轨道产品认证标准EN50155:2017 13.4.3

本文介绍如何实现标准中最难实现电压波形 (依据EN50155:2017 13.4.3 测试解决方案)。

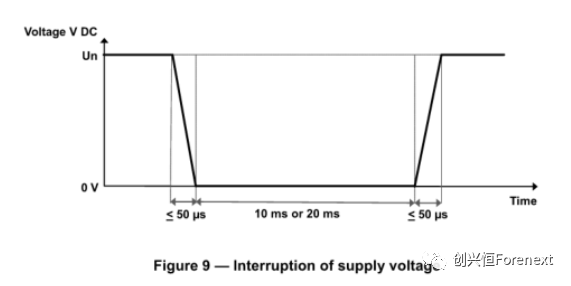

EN50155:2017 13.4.3.4 电源电压中断测试试验波形，要求50uS 完成电压变化，电压变化速度越快越好，如下图。

我司提供的设备和测试方案，通过实测和反复验证，可以做到5Vdc/us 速率变化，并且具备极小过冲和下冲。仅需20us即可实现0-110Vdc变化，优于EN50155:2017 13.4.3规定的小于或等于50us变化时间。

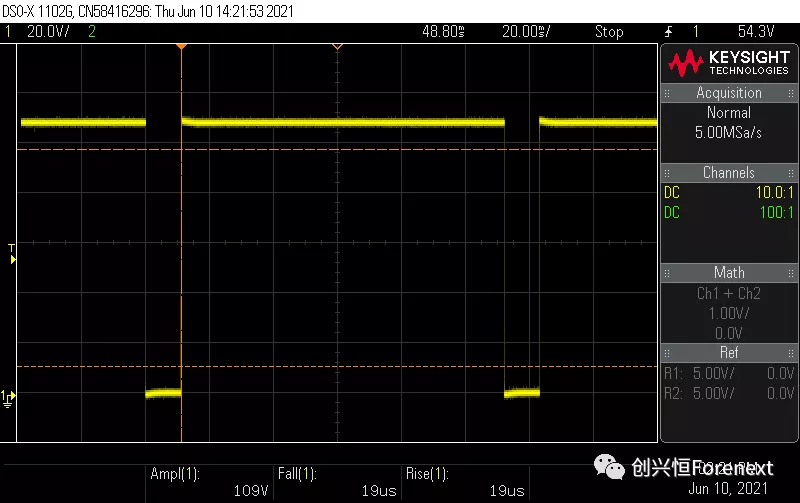

1.DIP 持续时间 10ms, 间隔 100ms

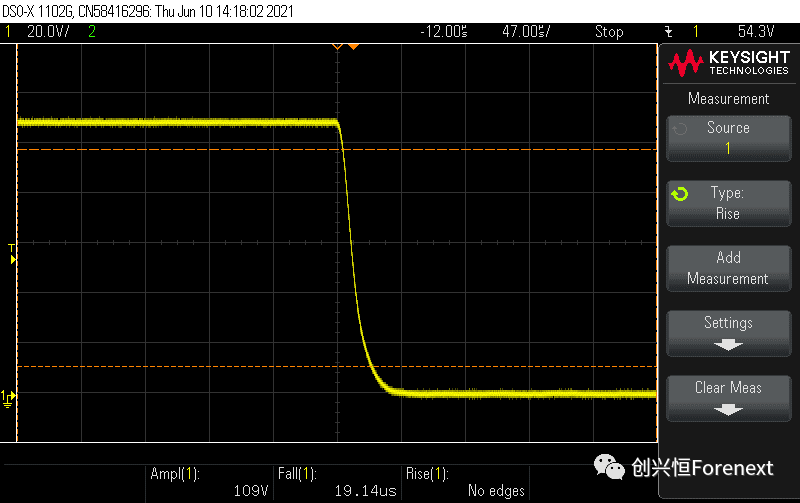

2. Tf 时间为19.14，小于规定的<= 50uS

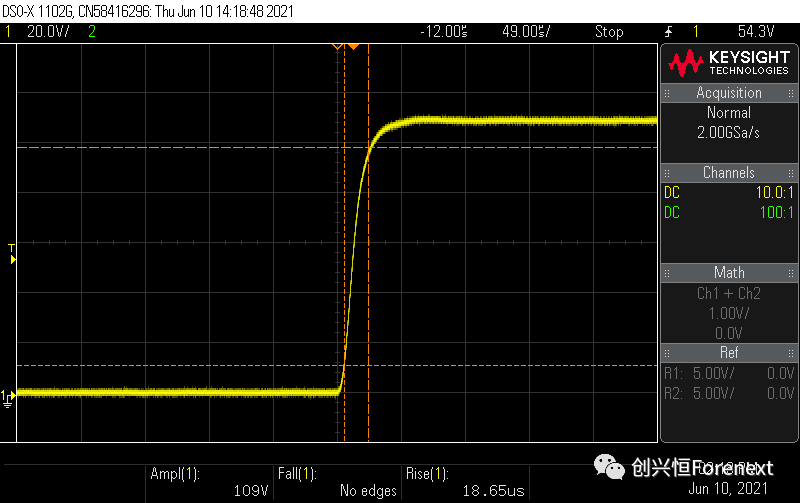

3. Tr 时间18.65us 小于 50us
