EMC电磁兼容测试

DATE：2021-07-31 SRC：

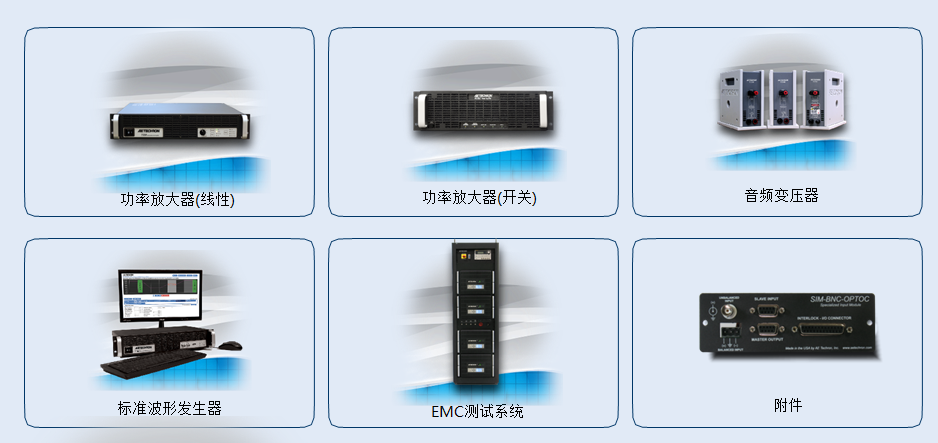

AETechron功率放大器&功放系统 产品选型表


AETechron
功率放大器&功放系统		 最大持续输出 最大瞬时输出 带宽 (kHz) 直流电源A 直流电流A 物理特性
(1 小时) (5 分钟)
型号 系列 型号 象限 波形 kW kVA 电压 电流 负载 电压 负载 电流 负载 -3 dB 小信号 13.5V 24V 48V 13.5V 24V 48V 重量 (lbs) 高度
Vrms Arms Ohms ±Vpk Ohms ± Pk Ohms
7114 (HC)7100 线性

4

 NO 0.2 0.2 20 10 2 42.4 　 25 0.5 DC-175 DC-400 15 9 8 20 10 12 20 1/2 of 2U
7114 (HV)7100 线性 4 NO 0.4 0.4 40 10 4 92 　 22 2 DC-175 DC-400 　 　 　 　 　 　 20 1/2 of 2U
7136 (HC)7100 线性 4 NO 0.86 0.861 83 10.4 8 184 　 22.4 4 DC-175 DC-400 5 5.4 6 6 7 7.5 40 2U
7136 (HV)7100 线性 4 NO 0.9 0.903 170 5.3 32 300 　 12.9 24 DC-175 DC-400 　 　 　 　 　 　 40 2U
7224 (HV)7200 线性 4 NO 1.1 1.104 96 11.5 8 158 16 50 0.5 DC-335 DC-400 　 　 　 　 　 　 41 2U
7224 (ML)7200 线性 4 NO 0.74 0.74 40 18.5 2 69 4 50 0.5 DC-335 DC-400 　 　 　 　 　 　 41 2U
7228 (HV)7200 线性 4 NO 1 1 89 11.2 8 153 16 23 2 DC-700 DC-1000 　 　 　 　 　 　 41 2U
7228 (ML)7200 线性 4 NO 0.77 0.769 39 19 2 80 8 46 1 DC-700 DC-1000 　 　 　 　 　 　 41 2U
75487500 线性 4 NO 3.38 3.381 117 29 4 200 0 41 4 DC-82.5 DC-200 10 　 　 13 　 　 103 5U
77947700 线性 4 NO 5 5 50 100 0.5 98 8 194 0.13 DC-85 DC-250 60 106 115 　 　 　 153 7U
77967700 线性 4 NO 5 5 100 50 2 181 0 38 4 DC-77 DC-250 　 　 　 　 　 　 153 7U
7796HC7700 线性 4 NO 2.49 2.485 35 71 0.5 　 　 90 0.15 DC-77 DC-250 85 70 60 90 90 80 153 7U
7810-100-1007800 线性 4 NO 10 10 100 100 1 180 16 400 0.25 DC-60 　 NR NR NR NR NR NR 380 N/A
7810-200-507800 线性 4 NO 10 10 200 50 4 360 24 200 1 DC-60 　 NR 　 　 NR 　 　 380 N/A
7810-50-2007800 线性 4 NO 10 10 50 200 0.25 100 16 400 0.13 DC-60 　 　 　 　 　 　 　 380 N/A
7815-100-1507800 线性 4 NO 15 15 100 150 0.67 180 24 600 0.17 DC-60 　 NR 　 　 NR 　 　 600 N/A
7815-300-507800 线性 4 NO 15 15 300 50 6 540 32 200 1.5 DC-60 　 NR 　 　 NR 　 　 600 N/A
7815-50-3007800 线性 4 NO 15 15 50 300 0.17 100 16 600 0.08 DC-60 　 　 　 　 　 　 　 600 N/A
7820-100-2007800 线性 4 NO 20 20 100 200 0.5 180 16 800 0.13 DC-60 　 　 　 　 　 　 　 850 N/A
7820-200-1007800 线性 4 NO 20 20 200 100 2 400 24 200 1 DC-60 　 NR 　 　 NR 　 　 850 N/A
7820-50-4007800 线性 4 NO 20 20 50 400 0.13 100 16 800 0.06 DC-60 　 　 　 　 　 　 　 850 N/A
85048500 开关 4 NO 4 20 250 60 4.2 400 　 150 　 DC-50 　 50 50 50 50 50 50 84 3U
85088500 开关 4 NO 8 40 250 12 2.1 400 　 300 　 DC-50 　 100 100 100 100 100 100 290 　
8508-8008500 开关 4 NO 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
85128500 开关 4 NO 12 60 250 180 1.4 400 　 450 　 DC-50 　 150 150 150 150 15 150 370 　
85168500 开关 4 NO 16 80 250 240 1 400 　 600 　 DC-50 　 200 200 200 200 200 200 460 　
8516-8008500 开关 4 NO 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
85208500 开关 4 NO 20 100 250 300 0.8 400 　 750 　 DC-50 　 250 250 250 250 250 250 540 　
8524-8008500 开关 4 NO 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
DSR 100-100DSR 100 线性 4 YES 10 10 50 100 0.5 98 8 400 0.13 DC-150 DC-250 　 　 　 　 　 　 380 N/A
DSR 100-15DSR 100 线性 4 YES 0.74 0.74 40 18.5 2 69 4 50 0.5 DC-200 DC-300 　 　 　 　 　 　 70 N/A
DSR 100-150DSR 100 线性 4 YES 15 15 50 150 0.3 98 8 600 0.13 DC-150 DC-250 　 　 　 　 　 　 600 N/A
DSR 100-200DSR 100 线性 4 YES 20 20 50 200 0.25 98 8 800 0.13 DC-150 DC-250 　 　 　 　 　 　 850 N/A
DSR 100-50DSR 100 线性 4 YES 5 5 50 50 1 98 8 200 0.13 DC-150 DC-250 60 106 115 　 　 　 215 N/A
