TDR /TDT测试解决方案

TDR/TDT 测试解决方案

20 GHz 带宽 17.5 ps 上升时间

电学, 光学和TDR/TDT 模型

TDR（时域反射）测量可以为一根电缆或 PCB（印制电路板）走线的信号完整性提供直接描述，以及分析 IC 的性能与故障。TDR 测量沿电缆或 PCB 走线发送一个快速脉冲，并显示返回的反射，用于表示阻抗的变化。阻抗变化可以非常强，如开路或短路情况，或者是数 fF 这么微小，如一个 PCB 过孔。该技术以 OTDR（光 TDR）形式，利用了电子系统中介电常数与光学系统中折射率之间的等效性这一特点。时域反射可以帮助你完成电缆、连接器、高速 PCB 走线和高速封装的设计与查错工作。用 TDR 仪器可以确保穿越系统的高速数字信号实现完整性

TDR 图表示的是一段距离的阻抗。现代高速仪器可以分析出毫米的距离。你可以用软件将 TDR（时域反射）数据转换为 S 参数。可以用 TDR 数据创建 SPICE 模型。采样示波器能够以相对较低的价格，提供更宽的带宽。

示波器中的触发器电路会在每次触发事件后，略微移动设备的采集点。这种技术可以在屏幕上显示每个触发事件的一组摆动采样时，“画”出快速波形。不过，采样示波器只能用于重复的波形。每次扫描都不同的视频、雷达或手机信号只会显示为一团模糊。这一限制在 TDR 测试时不是问题，因为脉冲都是重复波形，可以连续送入测试电路，使采样示波器有时间建立起波形图。

TDR 仪器可以检查短路电缆和 PCB 走线、连接器阻抗，以及 IC 封装阻抗。因此，它们需要的上升时间为 10 ps~30 ps 量级。这些快速脉冲需要一台高速示波器来记录反射与传输。高分辨率 TDR 测量的极速需求使 TDR 模块几乎总是相对低采样速率的采样（或等效时间）示波器的组成部分。

TDR/TDT 测量

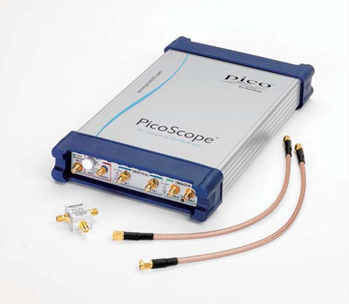

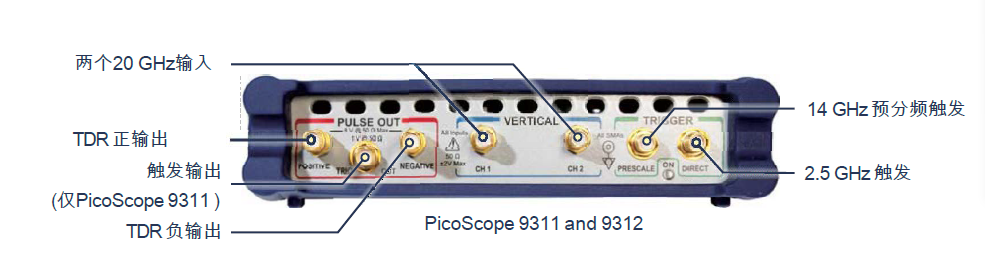

PicoScope  9311  and  9312示波器内置差分阶跃信号发生器用于 时域反射和是与传输测量。此功能可测试输电线路、印刷电路 走线、连接器和电缆，分辨率可达15mm.

PicoScope  9312  示波器提供外部隧道二极管脉冲头，可以产生正负  200  mV，上升时间40  ps的脉冲。

PicoScope  9311  示波器可以直接从其前面板上产生上升时间为  65ps  的大振幅差分脉 冲。它适用于反射和发射信号很小的TDR/TDT应用中。

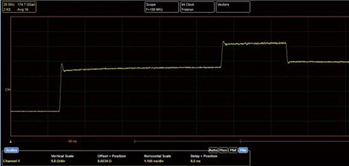

PicoScope  9300  系列TDR/TDT型号包括具有1  ps分辨率和全面 校准的源纠偏，基准面和测量功能。电压、阻抗和反射系数   (ρ ) 可以依据时间或距离进行绘制。

PicoScope 9311 and 9312 提供一套全面的标准配件来支持你的 TDR/TDT测量。配件包括电缆，信号分配器，适配器，衰减器和 负载和短路参考。

测试测量仪器中VNA是最高级和最昂贵的设备，一般实验室没有测量射频/微波的S参数的的手段，而数字取样示波器较容易拥有。已经证实，在数字取样示波器基础上构建的TDR/TDT，测量S参数设备，成本不到VNA 的一半。此外，VNA需要熟练的工程技术人员操作，测量时间要半小时以上，基于TDR/TDT的S参数测量的操作比较简单，测量时间只要几分钟，的确是省钱、省力、省时的测量方法。在频域、时域、阻抗域三种电学基本特性测试测量仪器中，以阻抗域测试测量仪器所用电路结构最复杂、测试操作最费时间、成套价格最高，目前能够供应GHz级阻抗域测试测量仪器的公司亦为数不多。

基于TDR/TDT的S参数测量是一种成功的测量技术，过去通过时域—频域的变换和反变换使两域沟通起来，现在通过时域—频域变换—S参数运算使时、频、阻抗三域沟通起来，域际互通测量技术的前景更加广阔。

9.5 GHz 光学模型

PicoScope 9300 系列新式采样示波器拥有业界最快的采样率 NRZ和RZ眼图和测量

串行 数据掩模库和本地编辑 直方图和统计测量 内置脉冲和时钟发生器 数学计算、FFT和自定义公式。

PicoScope9321 包括一个内置精密光-电转换器。将转换器的输 出送入到示波器的一个输入端（通过可选的SMA脉冲成形滤波 器）

PicoScope  9321 可以分析标准光通信信号，如OC48/ STM16,  4.250  Gb/s  光纤通道和2xGB  以太网。

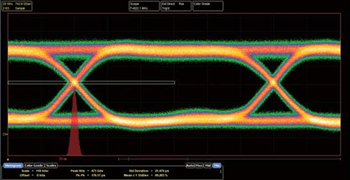

该示波器可以执 行具有光学参数自动测量功能的眼图测量。

其中光学参数包括： 消光比，S/N比，眼图高度和眼宽。示波器内置集成时钟恢复模块，用于串行数据11.3 Gb/s.

该转换器输入接受单模式  (SM)  和多模式  (MM) 光纤，并且波长 范围750至1650nm。
