APM AC電源内置IEC61000 4 -11/13标準測試波形

 IEC 61000-4-11标準中的電壓暫降、短時中斷和電壓變化規範，已強制成爲CE标志對于電磁兼容性指令的标準。電壓暫降、短時中斷是由電網、變電設施的故障或負荷突然出現大的變化所引起。在某些情況下會出現兩次或更多次連續暫降或中斷。電壓變化是由連接到電網的負荷連續變化引起的。全天科技可編程交流電源已經内置此IEC 測試标準等級波形可以提供用戶直接調用輸出。用戶也可根據實際測試情況切換測試等級。

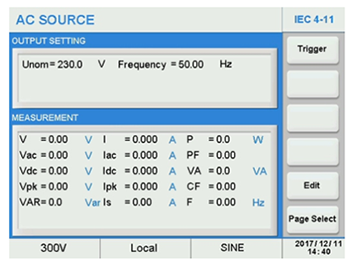

1.在APM可編程交流電源主界面選擇Output Mode，進入IEC Standard，按下IEC 4-11選擇Voltage Dips然後進入到Edit界面，如下圖：

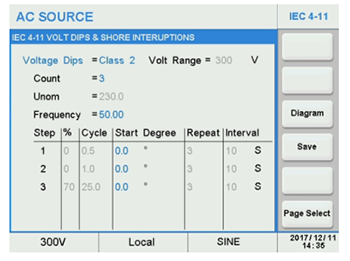

1.1選擇Voltage Dips爲Class 2 ,Count爲3次，頻率參數Frequency爲50，Step步驟，%暫降後剩餘電壓爲參考電壓的百分比，Cycle暫降持續時間，Start Degree暫降電壓開始角度，Repeat暫降重複次數，Interval時間間隔

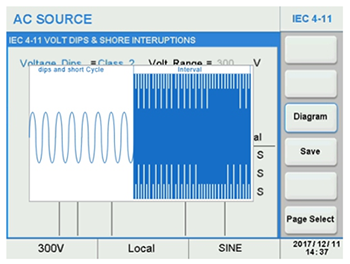

1.2按下Diagram可預覽波形，按下Save保存波形，然後返回上個界面進行Trigger操作即可。

2.在IEC 4-11界面上選擇Voltage Variations進入電壓變化标準測試，如下圖：

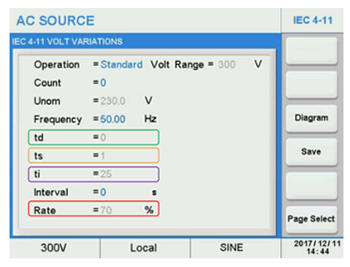

2.1Operation測試等級Standard, Count循環測試,Frequency爲50HZ，td設定電壓由Unom下降至Rate的時間，ts爲Rate的持續時間，ti設定電壓由Rate上升至Unom的時間，Interval執行完Voltage Variations之後，再次執行Unom的持續時間，Rate  Voltage Variations的下降電壓的百分比。

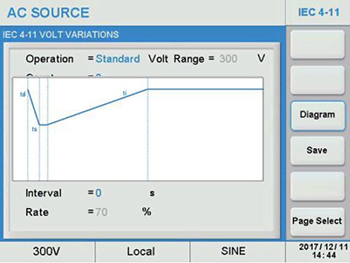

2.2按下Diagram可預覽波形，按下Save保存波形，然後返回上個界面進行Trigger操作即可。

APM的AC SOURCE作爲一款通用性高，功能強大的可編程電源，能夠成爲每一個電子設計或生産測試的一部分。還内置了IEC 61000-4-13、IEC 61000-4-14、IEC 61000-4-28标準測試要求波形，支持符合IEC 61000-3-2/ IEC 61000-3-3輸出阻抗測試需求。提供USER模式來自定義輸出的參數，用戶可以自行編輯，通過設置參數，能完成電壓幅值、頻率的變化及重複，能進行電網幹擾模拟，設置可編程輸出阻抗等。同時APM電源還具備全方位的測量功能，能夠滿足電子領域中的各種需求。因擁有以上特點使得APM電源适合應用于一般的商業産品，電力電子，航空電子設備，軍事與IEC标準測試的開發和運用，并且在實驗桌上大量測試的生産單位皆可使用。
