使用PicoScope 6000E示波器解码1000base-SX以太网

时间:2021-09-25 来源:

1000Base-SX

1000Base-SX是1000BASE的其中一种传输介质标准。使用光纤波长范围为770~860nm,数据速率1000Mbit/s,基于8B/10B模块编码后速率为1.25Gbps,线路传输基于 NRZ编码,最大传输距离为550米。

PicoScope 6000E示波器原理

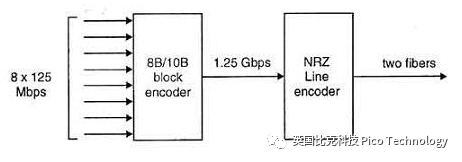

图1 1000Base-SX实现框图



PicoScope 6000E示波器信号波形

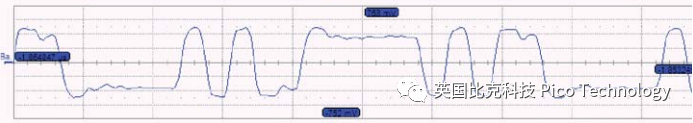

图2 1000Base-SX信号波形



PicoScope6000E

PicoScope6000E 系列是Pico Technology于2020年2月推出的新一代高性能 FlexRes®示波器,该示波器具有16 个数字通道和 8、10 或 12 位ADC分辨率硬件可调。顶级产品 PicoScope 6824E 标准配置具有两个 5 GS/s 模数转换器和 4 GS的捕获内存。它提供大量的内置工具,可用于嵌入式系统调试,包括可在高达一百万个周期内捕获每个示波器测量结果的 DeepMeasure™。PicoScope 6000E支持 21 种串行协议以及数字通道串行总线解码的解码器。最新添加的支持协议是BroadR-Reach (100BASE-T1) Automotive Ethernet、Manchester和 DALI。

强大的SDK(软件开发包)使得PicoScope6000E超越了一台示波器,用于可以根据需要对其进行自定义开发从而实现特定领域特定目的的应用。

GLScopeClient

GLScopeClient是一款用于测量信号眼图、抖动并具备串行信号解码功能的开源软件。



PicoScope6000E + GLScopeClient解码1000BASE-SX信号并进行眼图测量



PicoScope 6000E示波器

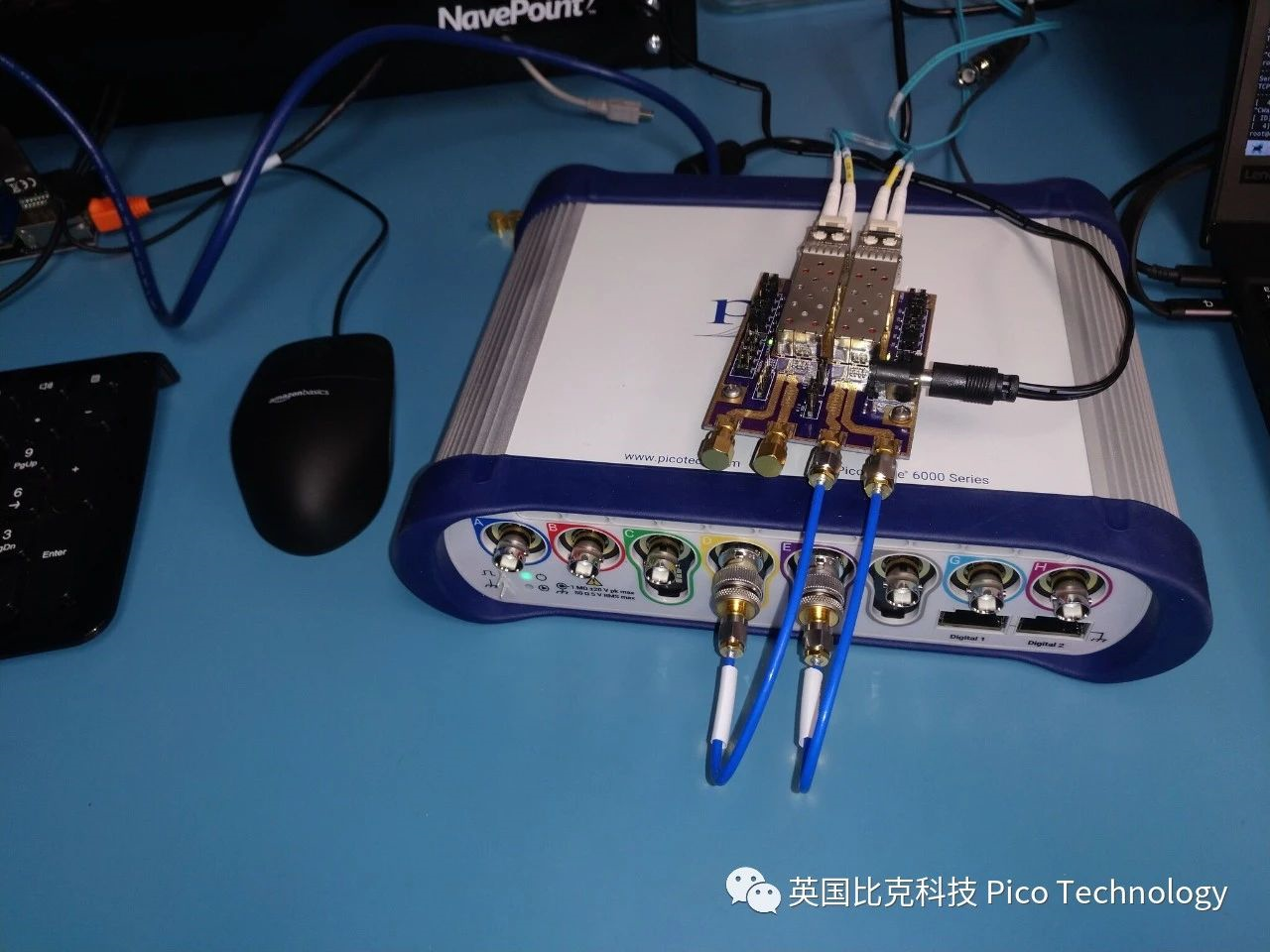

图3 PicoScope 6000E测试1000Base-SX连接示意图


PicoScope 6000E示波器解码信息图

图4 PicoScope 6000E联合GLScopeClient软件对1000Base-SX的解码和眼图测试结果
