电池模拟器JNBI2010R

电池模拟器是BMS测试系统的核心组成部分，电池模拟器设计有8个功能插槽，每个插槽安装1块标准功能板卡。通过安装不同的功能板卡，电池模拟器可以实现BMS系统中采样单元、控制单元、电流采样单元、绝缘监测单元的各种测试要求。

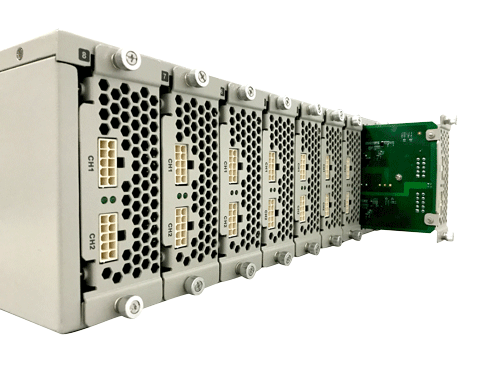

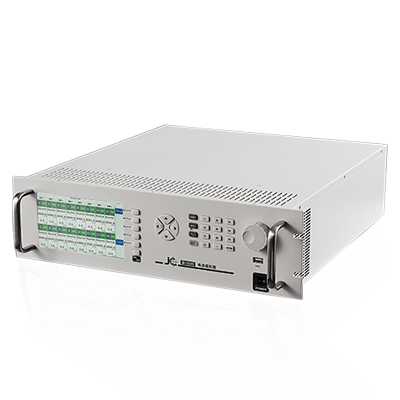

电池模拟器JNBI2010R外观

概述

电池模拟器是BMS测试系统的核心组成部分，电池模拟器设计有8个功能插槽，每个插槽安装1块标准功能板卡。目前已有电芯模拟板卡、电阻矩阵板卡、数字IO板卡、模拟IO板卡、继电器矩阵板卡、绝缘电阻板卡等。通过安装不同的功能板卡，电池模拟器可以实现BMS系统中采样单元、控制单元、电流采样单元、绝缘监测单元的各种测试要求。

电池模拟器前面板设计有人机交互的界面，用户可通过显示界面和按键对板卡进行操作，并从显示界面获取板卡的当前信息，使用户在没有上位机的情况下也可以进行简单的测试。

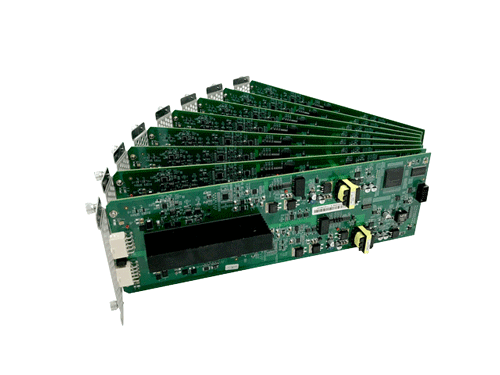

板卡

模拟器后面板

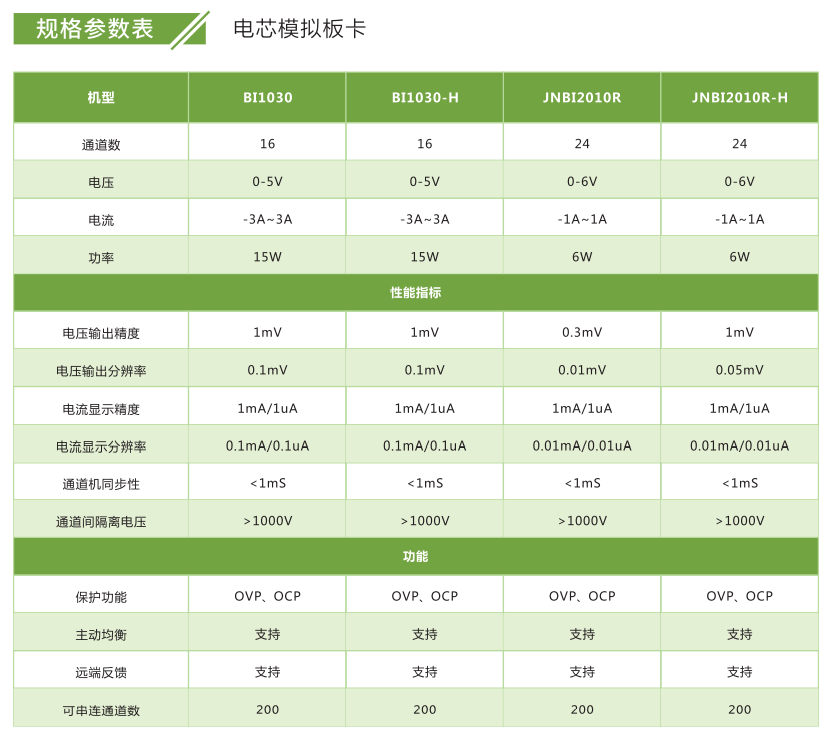

电池模拟器技术规格

功能板卡介绍

●电芯模拟板卡

电芯模拟板卡用于模拟单节电芯的电压、电流等参数。每个电芯模拟板卡有两个独立的通道，多个通道之间可以串联使用，最多可以200通道进行串联。每个通道具备独立的电流采样电路，电流采样电路具有两个量程:uA档量程为0~2mA，可用于静态电流的测量;mA档量程为0~3A可用于工作电流和均衡电流的测量。电芯模拟板卡提供主动均衡测试模式，在主动均衡测试模式下，电芯模拟板卡可实现电流双向流动。

●电阻矩阵板卡

电阻矩阵板卡主要用于模拟BMS中的NTC/PTC温度采样电阻，同时也可作为一些信号的上下拉电阻。每个电阻矩阵板卡有8个独立的通道，电阻模拟范围1009~10MΩ，最小步进为10Ω。

●继电器矩阵板卡

继电器矩阵板卡用于模拟系统中的开关量,也可以用来实现信号通道切换的功能。每一块继电器矩阵把卡有32个DPDT继电器,每个继电器可独立控制。继电器最大切换电流1A,最大切换电压30VDC/125VAC。

●数字IO板卡

数字IO板卡用于实现数字信号的输出和采集,包括PWM波形的检测和输出。每个数字IO板卡有16个输入通道和16个输出通道。信号频率最高可支持400kHz,信号电压最大可支持48V,信号电流最大可支持20mA。

●模拟IO板卡

模拟IO板卡用于实现模拟信号的输岀和采集。每个模拟板卡有16个输入通道和2个输出通道。输入通道采用24位高精度ADC,支持最大10kS/s采样率。输出通道分辨率为16位。
