SP-300系列 单相可编程交流电源

时间:2021-07-21 来源:

APM SP-300系列 单相可编程交流电源

具有高功率密度,高可靠性,高精度,同时兼容屏幕触控和按键的人工操作界面等优点。可为用电设备模拟输出正常或异常等电源输入, 满足用电输入测试要求。可满足电力电子、电机、照明、航空电子、汽车电子研发品保实验室的验证,以及工厂产线的生产测试验证。

产品特点
◆ 彩色触摸屏,设定参数快速准确,界面显示具体直观◆ 交流+直流输出模式,可设定电平偏移量
◆ 可设定开/关机相位角,0~359.9°◆ 输出频率15~1200Hz,电压或频率输出变动率可调
◆ 高输出电流波峰因子特性,满足浪涌测试需求◆ 内置调光、调速器仿真功能
◆ 内置最大功率点扫描功能◆ 多个电流测量档位可选,提高测量精度
◆ 标配USB数据接口,支持CSV文件波形导入◆ 具有OCP/OVP/OPP/过温保护/短路保护以及防反灌保护
◆ 可设定电压与电流输出限制,支持恒流输出模式◆ 最多支持两台串联,四台并联
◆ 支持三相并机输出,并可模拟三相不平衡输出◆ 支持外部模拟量控制与TTL电平输出
◆ 两个功能版本,满足不同应用领域性价比需求◆ 内置功率计功能,可实现15个电气参数的实时测量,以及多达40次的谐波成分测量
◆ 支持LIST/PULSE/STEP波形编辑模式,可模拟电源扰动测试


产品功能介绍

 1、高速DSP+CPLD控制平台

采用当前高端电源DSP+CPLD控制技术,强化内部的数据与逻辑运行能力,控制更快,产品运行更稳定.快速设定与读取各种波形,生成谐波分析,支持远程软件升级更新。

 2、集成多功能功率计

此系列交流电源内贵一个高精度的功率计,在测试时可以准确快速的查看各参数的实时数据,轻松棠握待测物状况,无需另外连接复杂线路与额外功率表,节省测试时间与设备成本。可测云图中的15个电参数,且可以自定义显示排序。

APM SP-300系列 单相可编程交流电源构造图APM SP-300系列 单相可编程交流电源面板图

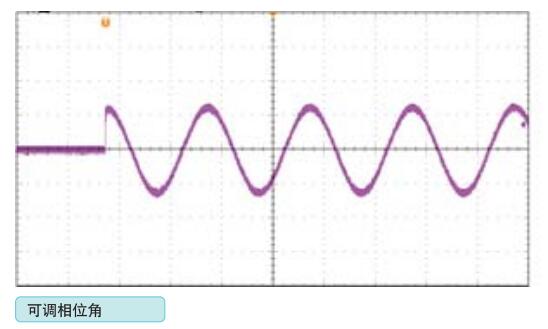

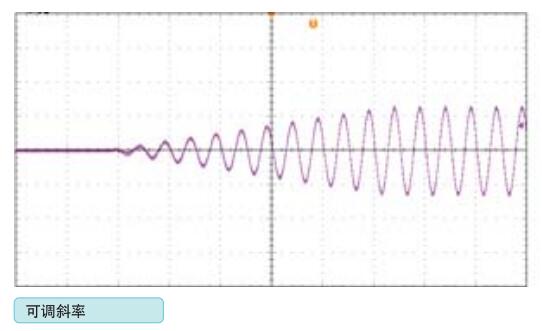

  3、可调相位角/斜率

可设置波形的开始/结束相位角,设置范围为0-359.9°,适用于开/关机启动浪涌电流的验证测试。也可设定电压与频率的升降斜率,使电压缓慢变动,用于启动大容的感性或容性负载,避免瞬时启动时产生大电流,触发保护而中断。

单相可编程交流电源相位角单相可编程交流电源斜率图

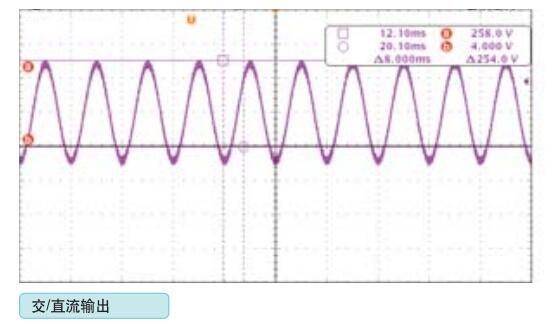

 4、交/直流输出

可设置交流输出或直流输出,也可设定交直流混合输出模式,在输出纹波要求不高的测试环境,可以直接替代直流电源使用,同时,在某些特殊应用中,直流输出可实现实时正负反转。

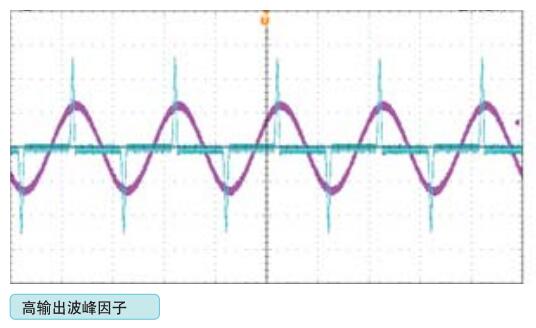

 5、高输出波峰因子

浪涌电流可达额定电流的5-6倍,特别适用于浪涌电流测试,无需增加大容盘电源,可满足高启动电流负载的需求(电机、压缩机与容性负载)。

单相可编程交流电源交直流输出单相可编程交流电源高输出图

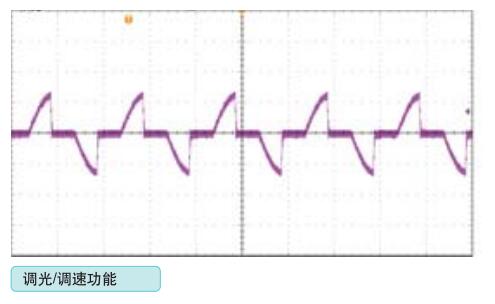

 6、调光/调速功能

支持可控调光及调速功能,可对电机、电灯等产品进行调速或调光的验证测试,也可用千生产测试,可仿真用户的实际应用场景,从而更快发现产品的质昼问题。

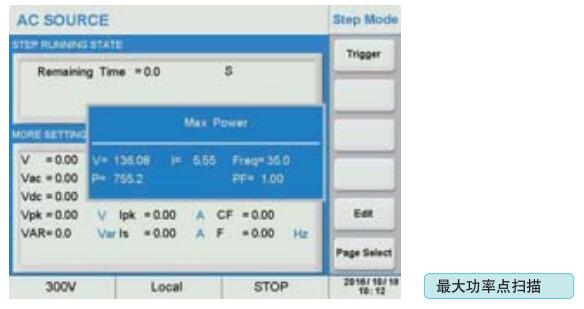

 7、功率扫描

支持最大功率点扫描测试模式,用千自动找出待测设备在各种电压与频率条件的最大功率点.通过设笠开始/结束电压值,步进电压值、开始l结束频率.步进频率值以及单步测试时间,控制电压和频率按步进阶梯改变,在测试结束后,可以显示最大功率点的电压、频率等数据。

单相可编程交流电源跳光调速功能单相可编程交流电源最大功率点

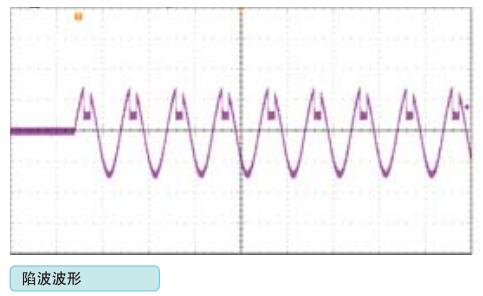

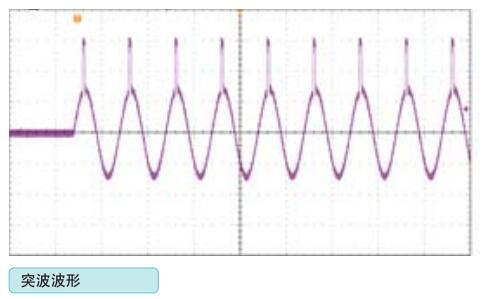

 8、突波陷波功能

用户可自行设定波形输出的突波或陷波,摸拟电网中瞬时的高容云负载启动或关闭对待测设备的影晌。

单相可编程交流电源突波模式单相可编程交流电源陷波模式

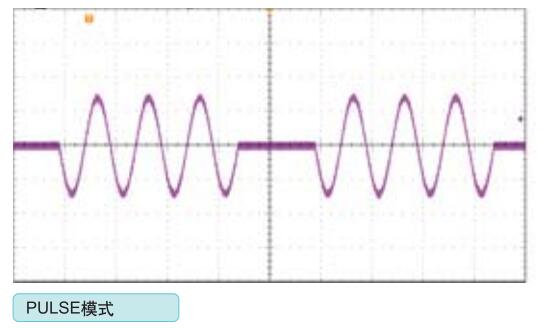

 9、输出仿真序列与干扰模拟

  提供强大的功能来支持仿真交流电网的干扰。

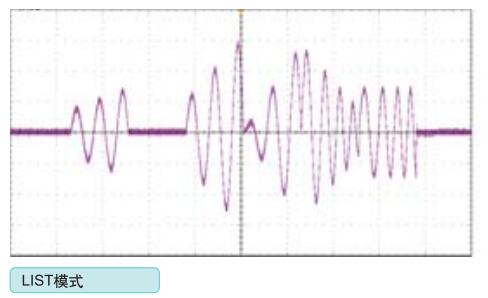

  使用LIST模式,调用内部的序列文件来变更输出;

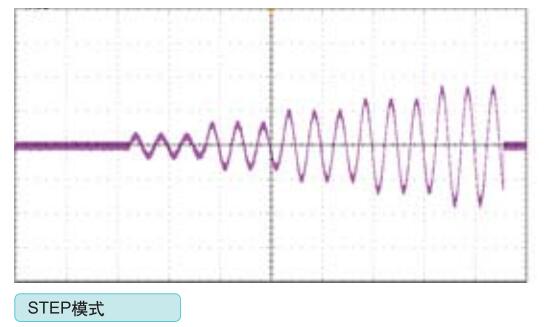

  使用STEP模式中,改变输出值,

  使用PULSE摸式来编程特殊的脉冲电压波形。

  以上功能,方便用户应用于周期缺少,瞬变峰位,电网波动等测试环境。

单相可编程交流电源干扰模式单相可编程交流电源干扰模式单相可编程交流电源干扰模式

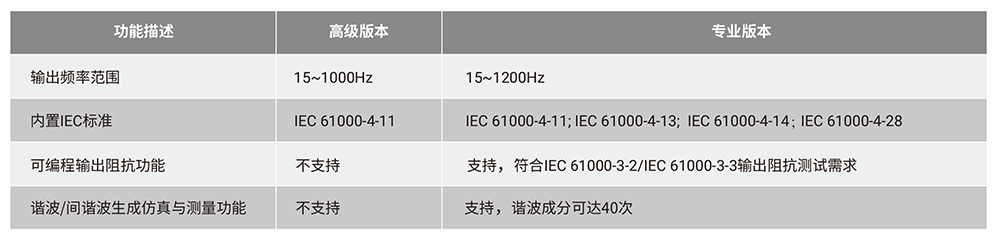

高级版与专业版的区别说明

单相可编程交流电源抗介绍

<专业版电源功能介绍>

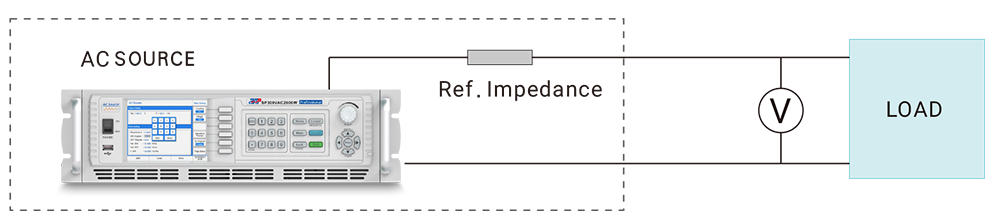

可编程输出阻抗功能

该系列电源低输出阻抗与低电压谐波使其符合IEC61000-3-2标准,同时提供可编程输出阻抗功能,输出电压经负载电流反馈电路控制改变,可适用于IEC61000-3-3标准测试。用户可根据测试需求设定输出的电阻与电感参数,模拟特定测试条件需求。

单相可编程交流电源抗输出形态

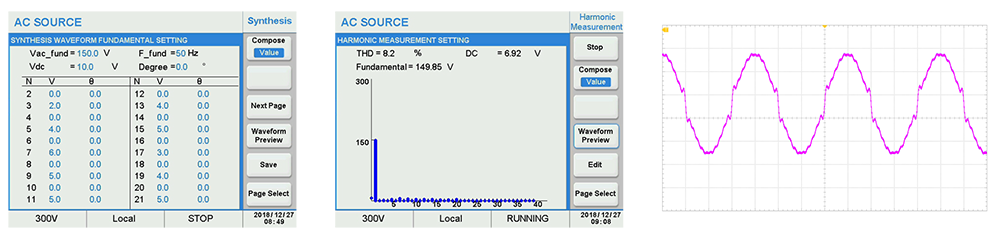

谐波/间谐波生成仿真与测量功能

支持波形合成编辑,谐波成分可达40阶,基频为50Hz或者60Hz。支持间谐波的合成编辑,在原基本电压输出上,再迭加另一频率可变的电压成分,适用于抗干扰模拟测试。支持测量基频50Hz或者60Hz的总谐波失真(THD),直流电流,输出电流以及输出电压的基频值。可以测量2~40次谐波的幅值或基于基频电压的百分比,可图形化预览谐波分量的分布。

单相可编程交流电源测试形态


规格型号

型号电压电流功率标配通讯接口输出频率高度
SP300VAC600W150V/300V5.6A/2.8A600VARS232/RS485/USB15~1200Hz2U
SP300VAC1000W150V/300V9.2A/4.6A1000VARS232/RS485/USB15~1200Hz2U
SP300VAC1500W150V/300V13.8A/6.9A1500VARS232/RS485/USB15~1200Hz2U
SP300VAC2000W150V/300V16A/8A2000VARS232/RS485/USB15~1200Hz3U
SP300VAC3000W150V/300V27.6A/13.8A3000VARS232/RS485/USB15~1200Hz4U
SP300VAC4000W150V/300V32A/16A4000VARS232/RS485/USB15~1200Hz4U
SP300VAC5000W150V/300V46A/23A5000VARS232/RS485/USB15~1200Hz4U



资料下载

SP300系列交流电源数据表.pdf

SP-300系列 说明书.pdf

SP-300系列 可编程交流电源SCPI通讯协议.pdf

操作视频:

SP300系列交流电源谐波生成与测量视频

SP-300系列 交流电源并机与三相输出功能

SP-300系列 交流电源LIST波形编辑功能
