Pico VNA 106

时间:2021-08-01 来源:

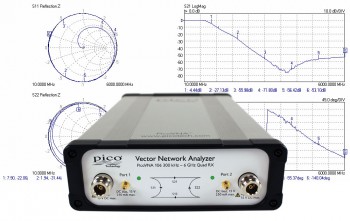

Pico VNA 106

高性能,便携性和低成本 矢量网络分析仪

·300 kHz至6 GHz操作
·每秒高速> 5000个双端口s参数
·'Quad RX'四接收器架构可实现最佳精度
·在10 Hz带宽下118 dB动态范围
·带宽为140 kHz时,0.005 dB RMS跟踪噪声
·紧凑的半机架,轻巧的包装
·通过Microsoft Windows界面通过USB进行PC控制
·参考平面偏移和去嵌入
·时域和端口阻抗转换
·表格和图形打印和保存格式,包括Touchstone
·P1dB,AM到PM和独立信号发生器实用程序
·完全可访问,引导8和12项校准过程
·6种校准模式,包括未知通过和连接DUT隔离
·校准和检查标准,并提供可靠测量数据

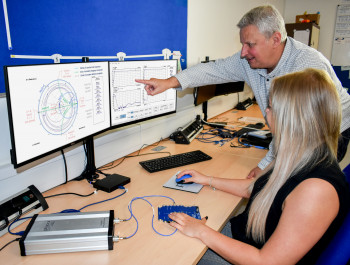

矢量网络分析仪PicoVNAs体积小、重量轻、成本低,适合现场服务、安装测试、OEM嵌入式和教室应用。
凭借其远程自动化功能,它们在以下应用中也很有吸引力:

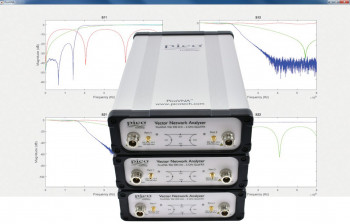

测试自动化,包括多VNA控制和测量
需要集成反射计或传输测量核心的制造商
制造、分销和服务中心行业的检验、测试、表征和校准:
电子元件、组件和系统以及接口/互连ATE(电缆、PCB和无线)
材料、地质、生命科学和食品科学;组织成像;穿透扫描与雷达宽带电缆和线束在制造和安装时的测试和匹配,
以及故障的寿命监测天线匹配与调谐软件开发工具包,包括MATLAB和matlabrftoolbox、LabVIEW、C、C#和Python中的代码示例,
都可以从Pico Technology的GitHub页面下载。示例包括多仪器寻址和控制。



微波测量曾经是少数精英的领域,现在已经渗透到科学家、教育工作者、测量员、检查员、工程师和技术人员的生活中。
今天的微波测量需要简单、便携、准确、经济、易学。
PicoVNAs是全新的、英国设计的、专业USB控制的、实验室级矢量网络仪器,具有前所未有的性能、便携性和性价比。
尽管它们的外形简单,占地面积小,成本低,仪器拥有一个四接收器结构,以尽量减少不可纠正的错误,延迟和不可靠的内部转换开关。



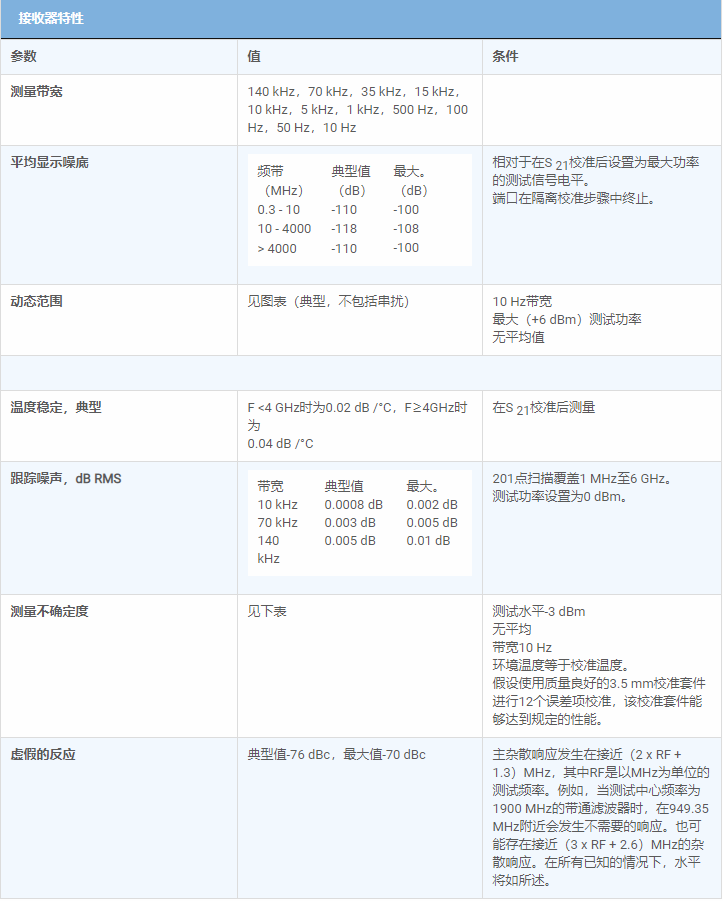

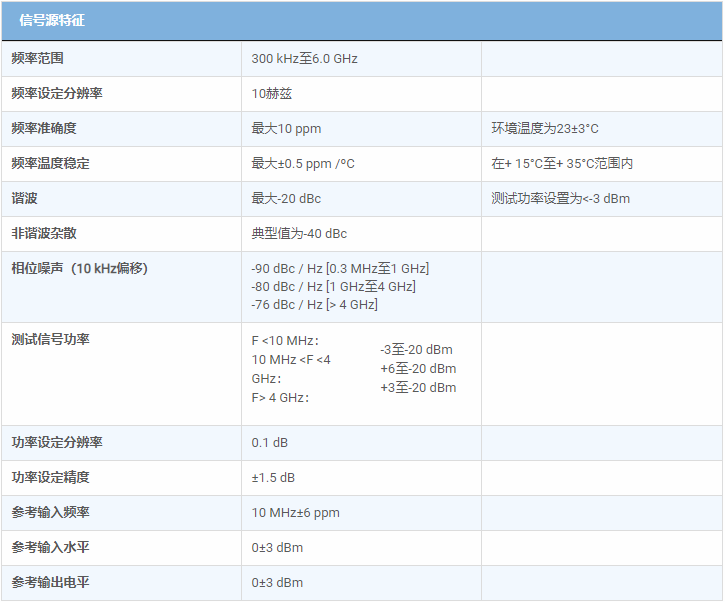

'Quad RX'四接收器架构
在VNA中,扫频正弦波信号源用于顺序激励互连或被测器件的端口。
然后接收并测量出现在两个VNA端口处的所得发射和反射信号的幅度和相位。
为了完全表征2端口被测器件(DUT),需要进行6对测量:从两个端口发出的信号的幅度和相位,
以及在两个端口接收的信号的幅度和相位。
每个来源的端口。在实践中,这可以通过单个源,转换开关和两个接收器以合理的精度实现; 后者的输入通过另一对转换开关进行切换。
或者,三个接收器可以与额外的输入转换开关一起使用,或者像在PicoVNA中一样,可以使用四个接收器。
使用四个接收器消除了无法纠正的接收器输入转换开关错误(主要是泄漏和串扰)。
这些残留误差始终存在于两个和三个接收器架构中,导致精度低于Quad RX设计。

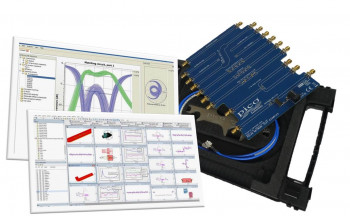

6 GHz网络计量培训和计量工具包

在教室里,Pico通过一个低成本的、可能每个学生一个的教室工具包来支持网络计量教育。
网络计量培训包包括基于PCB的无源和有源电路和传输线示例、
校准标准和测试引线,以及微波办公室用户在其设计中使用的项目文件。
只需添加PicoVNA就可以开始制作和学习网络测量及其在设计-模拟-实现-测量-设计周期中的关键作用。

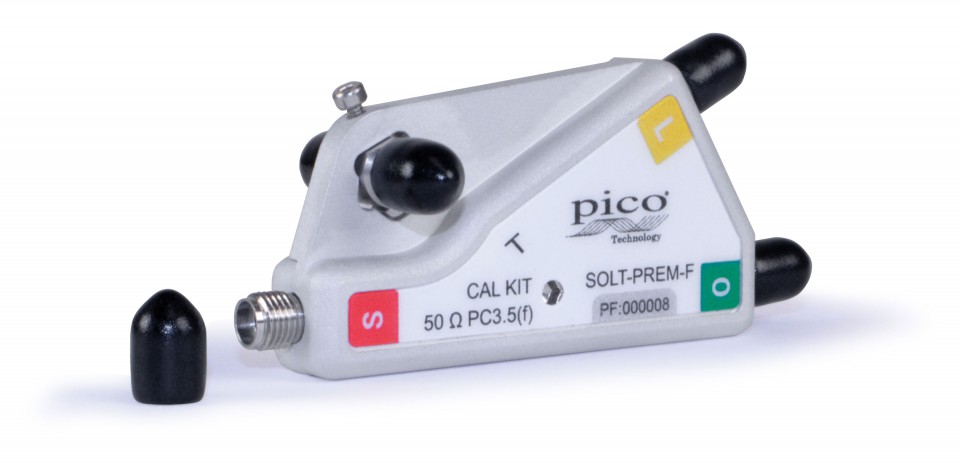

测试电缆和校准标准

Pico Technology提供各种射频和微波附件。测试电缆和校准标准对VNA的整体性能有特别重要的意义,
因此我们建议您仔细选择配件。电缆和标准通常是VNA测量中最薄弱的环节,尽管成本高,但通常会对测量不确定性产生重大影响。
在最低水平的不确定性中,成本可能很高,并且测量可能会受到看似非常小的损坏或磨损的影响。
出于这些原因,许多客户同时拥有用于校准,参考或测量标准的高级产品,以及用作工作或传输标准和电缆的标准级产品。
Pico Technology现在可以提供两种等级的经济型解决方案。
