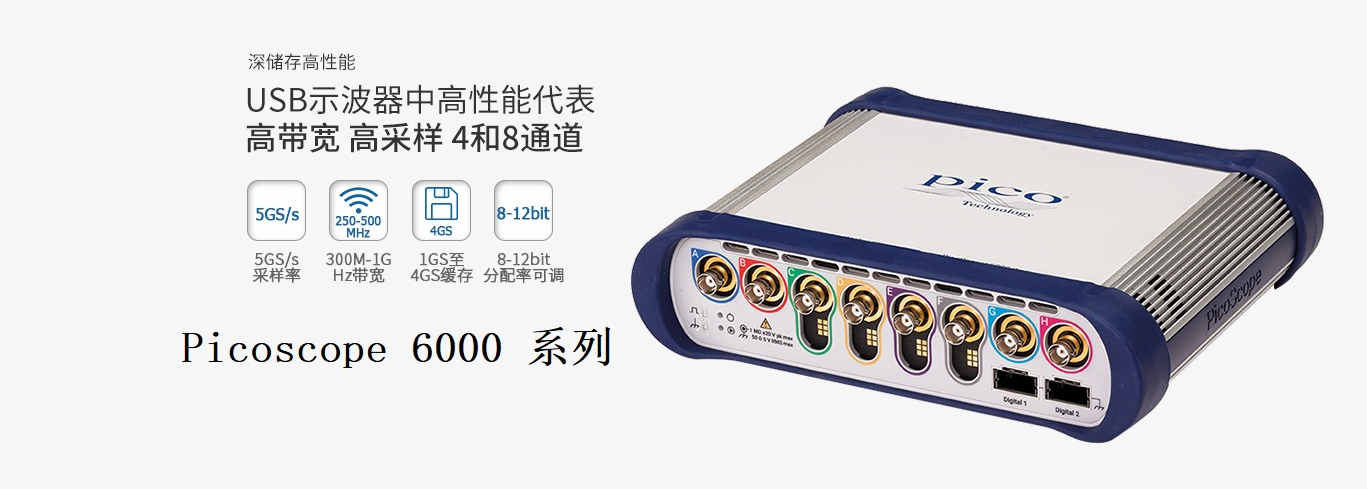

PicoScope 6000E系列示波器具有高达3 GHz的模拟带宽和10 GS / s的实时采样率,可显示200 ps时间分辨率的单脉冲。
PicoScope 6000E系列可为您提供任何示波器上标配的最深的捕获存储器,而价格却不高-总计高达4 GS。这种超深存储器可以使示波器以10 GS / s的最大采样率捕获200 ms的波形。当使用PicoSDK时,通过将示波器的整个内存分配给单个波形,可以维持最大10 GS / s的采样率,甚至可以捕获更长的时间,达到令人难以置信的800 ms。SuperSpeed USB 3.0接口和硬件加速功能可确保即使长时间拍摄也能显示流畅且反应灵敏的画面。

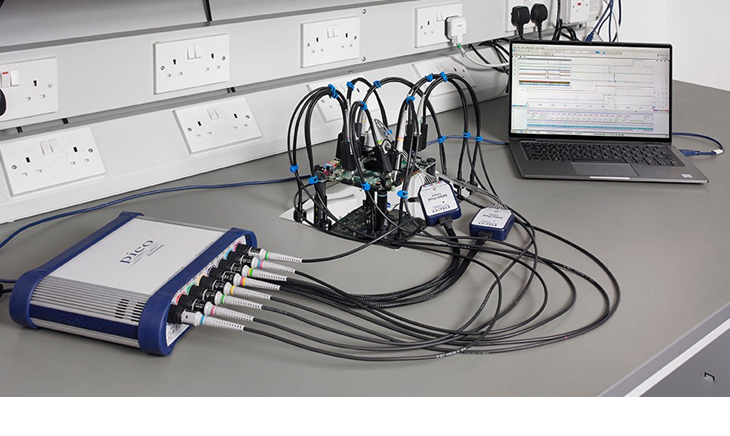

PicoScope 6000E系列为您提供了对当今的高性能嵌入式计算机和下一代嵌入式系统设计进行严格测试所需的波形存储器,分辨率和分析工具。
主要特点:
高达 3 GHz 的带宽 |
8 位至 12 位 FlexRes® ADC |
4(高达1 GHz)或 8(高达 500 MHz)个模拟通道的选择 |
最多支持 16 个数字 MSO 通道 10 GS/s 时捕获时间为 200 ms |
捕捉内存高达 4 GS 50 MHz 200 MS/s 14 位 AWG |
30 万个波形每秒的更新速率 |
包括 PicoScope、PicoLog® 和 PicoSDK® 软件 包括 21 个串行协议解码器/分析仪 遮罩容限测试和用户可定义的报警 |
高分辨率波形时间采样 |
每次可采集 1000 万个 DeepMeasure™ 结果 高级触发:边沿、窗口、脉冲宽度、窗口脉冲宽度、电平脉冲损失、窗口 |
脉冲损失、时间间隔、欠幅脉冲和逻辑 |
PicoScope 6000E 系列规格
PicoScope 6426E | PicoScope 6425E | PicoScope 6824E | PicoScope 6424E | PicoScope 6406E | PicoScope 6405E | PicoScope 6804E | PicoScope 6404E | PicoScope 6403E | |
垂直(模拟通道数) | |||||||||
输入通道 | 4 | 4 | 8 | 4 | 4 | 4 | 8 | 4 | 4 |
带宽 (–3 dB) | 50 Ω:1 GHz | 50 Ω:750 MHz | 500 MHz | 50 Ω:1 GHz | 50 Ω:750 MHz | 500 MHz | 300 MHz | ||
1 MΩ:500 MHz | 1 MΩ:500 MHz | 1 MΩ:500 MHz | 1 MΩ:500 MHz | ||||||
上升时间 | 50 Ω: < 350 ps | 50 Ω: < 475 ps | < 850 ps | 50 Ω: < 350 ps | 50 Ω: < 475 ps | < 850 ps | <1.3 ns | ||
1 MΩ: < 850 ps | 1 MΩ: < 850 ps | 1 MΩ: < 850 ps | 1 MΩ: < 850 ps | ||||||
可选带宽限制 | 20 MHz、200 MHz | 20 MHz | 20 MHz、200 MHz | 20 MHz | |||||
垂直分辨率 | 8、10 或 12 位 FlexRes | 8 位固定 | |||||||
增强的垂直分辨率(软件) | 最多超出 ADC 分辨率额外 4 位 | ||||||||

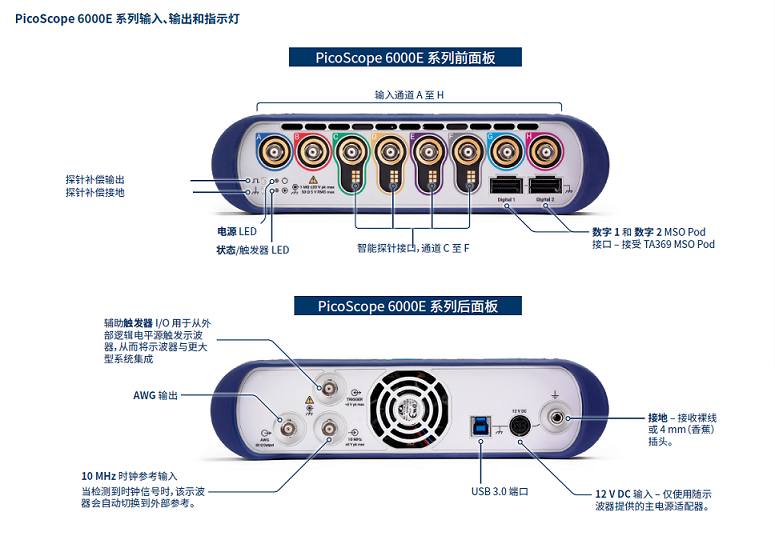

输入连接器 | BNC(f)、兼容 x10 探针读数针脚 | ||||||||
输入特征 | 1 MΩ ±0.5% ∥ 12 pF ±1 pF | ||||||||
50 Ω ±3% | 50 Ω ±2% | 50 Ω ±3% | 50 Ω ±2% | ||||||
输入耦合 | 1 MΩ AC/DC 或 50 Ω DC | ||||||||
输入灵敏度 | 1 MΩ 输入:2 mV/div 至 4 V/div(10 个垂直分区) | ||||||||
50 Ω 输入:2 mV/div 至 1 V/div(10 个垂直分区) | |||||||||
输入范围(全量程) | 1 MΩ 范围:±10 mV、±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10V、±20 V | ||||||||
50 Ω 范围:±10 mV,及以上所示,最大为 ±5 V | |||||||||
DC 增益精度 | ±(信号的 1% + 1 LSB) | ±(信号的 0.5% + 1 LSB) | ±(信号的 1.5% + 1 LSB) | ||||||
DC 偏移精度 | ±(全量程的 1% + 250 µV) | ||||||||
可以使用 PicoScope 6 中的“零偏移”功能来提升偏移精度。 | |||||||||
LSB 大小 | 8 位:输入范围的 < 0.4 % | 8 位:输入范围的 < 0.4 % | |||||||
(量化步进大小) | 10 位:< 输入范围的 0.1 % | ||||||||
12 位:输入范围的 < 0.025 % | |||||||||
模拟偏移范围 | 50 Ω 范围: | 50 Ω 范围: | 50 Ω 范围: | 50 Ω 范围: | |||||
(纵向位置调节) | ±125 mV(±10 mV 至 ±100 mV范围) | ±1.25 V(±10 mV 至 ±1 V 范围) | ±125 mV(±10 mV 至 ±100 mV范围) | ±1.25 V(±10 mV 至 ±1 V 范围) | |||||
±1.25 V(±200 mV 至 ±1 V 范围) | ±20V(±2V 和 ±5V 范围) | ±1.25 V(±200 mV 至 ±1 V 范围) | ±20V(±2V 和 ±5V 范围) | ||||||
±5 V(±2 V 和 ±5 V 范围) | ±5 V(±2 V 和 ±5 V 范围) | ||||||||
1 MΩ 范围:±1.25 V(±10 mV 至 ±1 V 范围)、±20 V(±2 V 至 ±20 V 范围) | |||||||||
模拟偏移控制精度 | 偏移设置的 ±0.5%,除以上 DC 精度外 | ||||||||
过压保护 | 1 MΩ 范围:±100 V(DC + AC 峰值),最高 10 kHz | ||||||||
50 Ω 范围:5.5 V RMS 最大值,±10 V pk 最大值 |
PicoScope 6000E 系列订购信息
订购代码 | 描述 | 带宽 | 通道数 | 分辨率(位) | 内存 (GS) |
PQ303 | PicoScope 6426E | 1 GHz | 4 | 8 至 12 | 4 |
PQ302 | PicoScope 6425E | 750 MHz | 4 | 8 至 12 | 4 |
PQ198 | PicoScope 6824E | 500 MHz | 8 | 8 至 12 | 4 |
PQ201 | PicoScope 6424E | 500 MHz | 4 | 8 至 12 | 4 |
PQ301 | PicoScope 6406E | 1 GHz | 4 | 8 | 2 |
PQ300 | PicoScope 6405E | 750 MHz | 4 | 8 | 2 |
PQ197 | PicoScope 6804E | 500 MHz | 8 | 8 | 2 |
PQ200 | PicoScope 6404E | 500 MHz | 4 | 8 | 2 |
PQ199 | PicoScope 6403E | 300 MHz | 4 | 8 | 1 |
可选配件
订购代码 | 描述 |
MSO Pod | |
TA369 | 用于 PicoScope 6000E 系列的 8 通道 MSO Pod 套件 |
MSO Pod 替换配件 | |
PQ221 | MSO Pod 备用套件 |
TA139 | MSO 测试挂钩,12 个包装 |
TA365 | MSO 数字接口连线 |
探针定位系统 | |
TA102 | 双角探针支架 |
PQ215 | 4 通道探针支架和 PCB 支架套件,不带探针 |
PQ219 | 8 通道探针支架升级套件,带 4 个用于 PicoScope 6000E 系列的探针 |
PQ218 | 4 个额外探针支架 |
无源探针 | |
PQ067 | PicoConnect 910 套件:所有六种 4 至 5 GHz RF、微波和脉冲探头型号及线缆 PicoConnect 探针也可单独提供。 |
TA062 | 1.5 GHz 低阻抗无源示波器探针 10:1 带 BNC |
TA437 | P2056 500 MHz 10:1 无源探针 |
TA480 | P2056 500 MHz 10:1 无源探针双肩背包 |
TA436 | P2036 300 MHz 10:1 无源探针 |
TA479 | P2036 300 MHz 10:1 无源探针双肩背包 |
TA065 | 2.5 mm 示波器探针高级备件套件 |
A3000 有源探针,用于智能探针接口 | |
PQ254 | A3136 有源探针,1.3 GHz |
PQ265 | A3076 有源探针,750 MHz |
A3000 探针备件套件 | |
PQ275 | A3000 系列有源探针耗材套件 |
TA469 | 探针信号针尖(每包 10 个) |
TA470 | 探针接地刀片(2 种尺寸包装,每种 2 包) |
TA501 | 探针弹簧端头(每包 10 个) |
高压差分探针 | |
TA042 | 100 MHz 1400 V 差分示波器探针 100:1/1000:1,标准 BNC 连接器 |
TA043 | 100 MHz 700 V 差分示波器探针 10:1/100:1,标准 BNC 连接器 |
适配器 | |
TA313 | 系列间适配器 SMA(f) 至 BNC(m),50 Ω,3 GHz |
电源适配器 | |
PQ247 | 12 V 7 A 电源适配器、IEC 输入、DIN 输出并配备有 4 根 IEC 电源线(英国、欧盟、美国和澳大利亚/中国) |
PicoScope 6000E系列数据表下载:
picoscope-6400e-series-data-sheet-zhs.pdf
