PicoScope 4444

时间:2021-08-03 来源:


  为什么使用 PicoScope 4444 差分示波器?

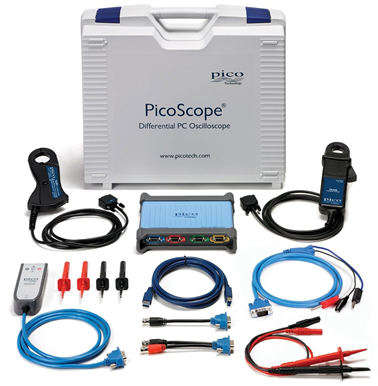

  当然,市面上有各种差分探针,但都具有相似的不便之处:笨重的接口盒、缺少电池或扁平型电池、蛇形电源导线...PicoScope 4444 使用特别设计的无源电压探针,其接口盒更小更轻(或无)接口盒。PicoScope 4444 具有高分辨率和大内存,使您可以同时进行多个差分测量,而永远无需占用多个电源插座。其智能探针接口自动将 PicoScope 显示屏配置到您的探针,因此您无需进行配置。
  真差分高分辨率测量

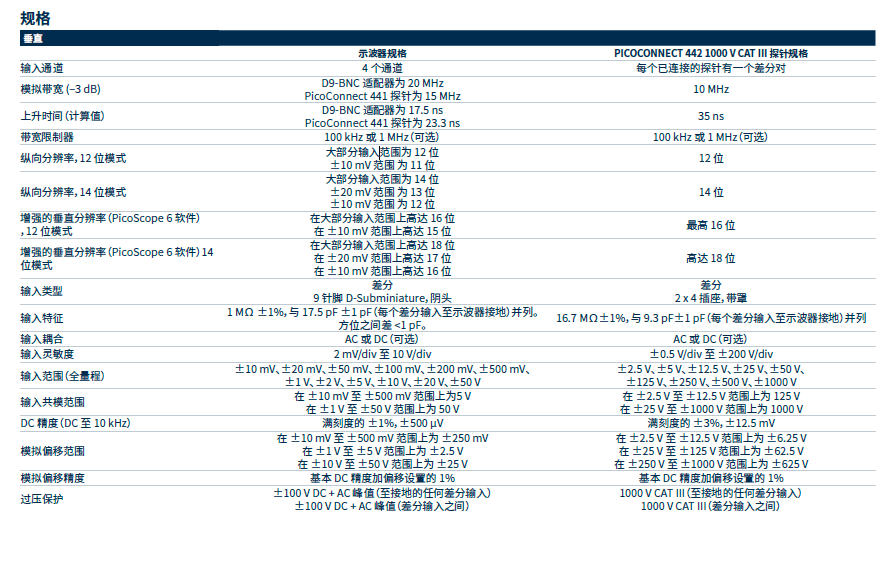

  PicoScope 4444 的 Pico D9 输入使您可以进行真分差测量。满刻度时的最大输入范围是 ±50 V(使用 PicoConnect 442 1000 V CAT III 探针时为 ±1000 V),最大共模范围也是 ±50 V(使用 PicoConnect 442 时也是 ±1000 V)。可以设置示波器以 12 或 14 位分辨率进行测量,比许多示波器通常使用的 8 位分辨率要好得多。深度捕捉内存(高达 25600 万个活动通道共享的样本)是另一优势,可以进行长时间的捕捉而不会降低采样速率。

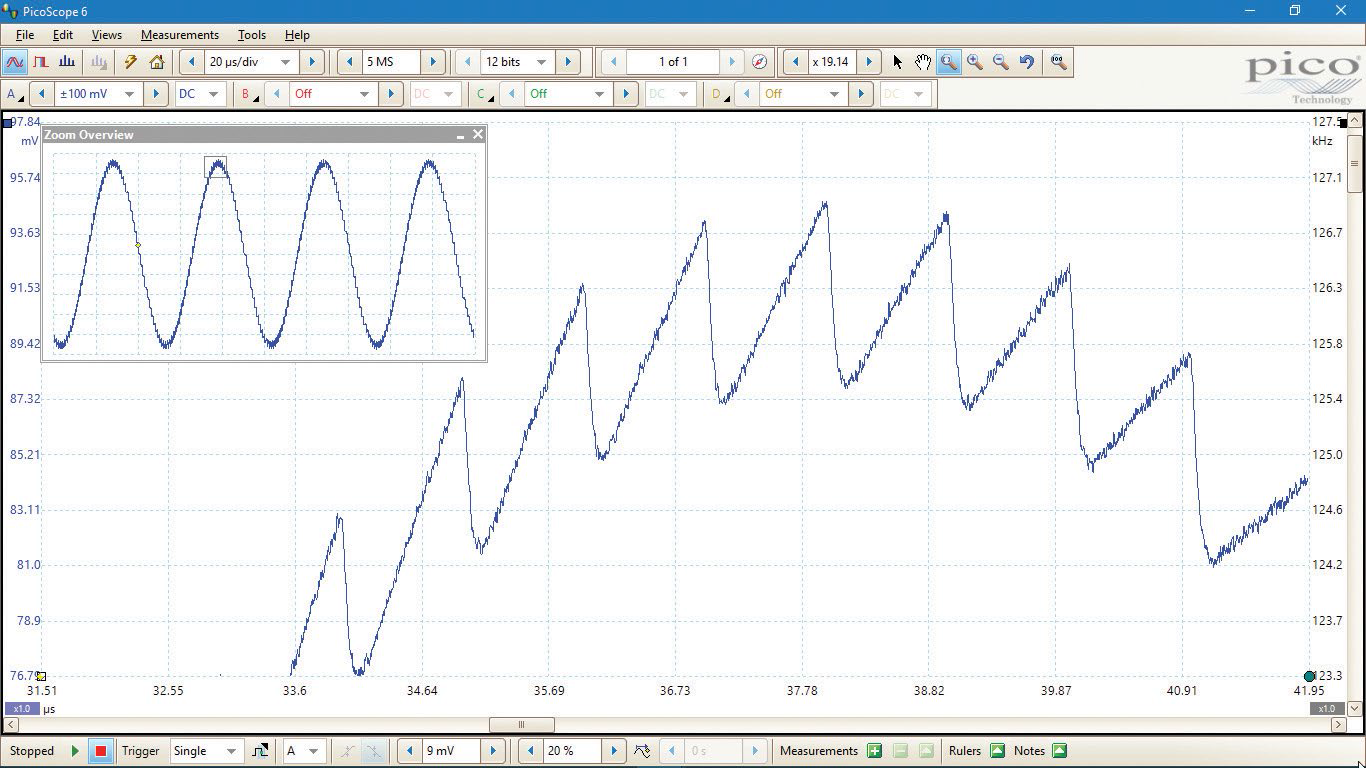

  以下两个图像显示了一个带有锯齿干扰模式的正弦波,分别显示在 8 位 PicoScope 2208B(左侧)PicoScope 4444 的 12 位模式中(右侧)。PicoScope 2208B 比 PicoScope 4444 具有更大的带宽和更快的采样速率,但是无法解决信号的细节问题。PicoScope 4444 的 12 位分辨率可以提供 16 倍的垂直方向细节,且其 256 MS 的深度捕捉内存同样可以提供更大的水平方向分辨率。


  PicoScope 4444的四个输入允许您进行真正的差分测量。满量程的最大输入范围为±50 V(使PicoConnect 442探头为±1000 V CAT III),最大共模范围也为±50 V(使用PicoConnect 442探头时为±1000 V)。您可以将示波器设置为以12或14位分辨率进行测量,远远优于许多示波器的典型8位分辨率。深度捕获存储器(活动通道共享高达2.56亿个样本)是另一个优势,允许您在不降低采样率的情况下执行长捕获。










 更多信息,请联系深圳市创兴恒技术有限公司,Sales@forenext.com, +86 0755-23012596。谢谢!
