PicoScope5000系列灵活的分辨率USB示波器

时间:2023-06-20 来源:

5000D提供高达16位的垂直分辨率和最大200MHZ带宽及1GS/s采样率。在输入通道使用多个高分辨率ADC通过不同的时间间隔和串行组合实现硬件的高分辨率可调,可实现1GS/S@8位,62.5MS/s@16位以及在这之间的其他多种灵活组合。

灵活的分辨率USB示波器

今天的电子设计采用多种信号类型:模拟,数字,串行(高速和低速),并行,音频,视频,配电等。所有这些都需要进行调试,测量和验证,以确保被测设备在规范内正常运行。

这些示波器提供2或4个模拟通道和一个内置功能/任意波形发生器。MSO模型增加了16个数字频道。关键性能指标:

·FlexRes 8至16位硬件分辨率

·高达200 MHz的模拟带宽

·1 GS / s采样,8位分辨率

·62.5 MS / s采样,16位分辨率

·最多512 MS捕获内存

·MSO型号上有16个数字通道

·每秒130 000个波形

·内置任意波形发生器

·18个串行解码协议作为标准

·高达200 MHz的频谱分析仪

为了处理各种信号类型,PicoScope 5000D FlexRes硬件在输入通道采用多个高分辨率ADC,采用不同的时间交错和并行组合,优化采样速率,8位为1 GS / s,分辨率为16位在62.5 MS / s或其他组合之间 - 您可以根据每次测量的要求选择最合适的硬件分辨率。

提供2和4通道型号,均采用SuperSpeed USB 3.0连接,可快速保存波形,同时保持与旧USB标准的兼容性。该PicoSDK ®软件开发工具包支持速率高达125 MS / s的连续数据流的主机。该产品体积小,重量轻,采用低功耗无风扇设计,可静音运行。

PicoScope 5000D系列由免费和定期更新的PicoScope 6软件提供支持,为许多应用提供理想,经济高效的软件包,包括设计,研究,测试,教育,服务和维修。

什么是FlexRes?

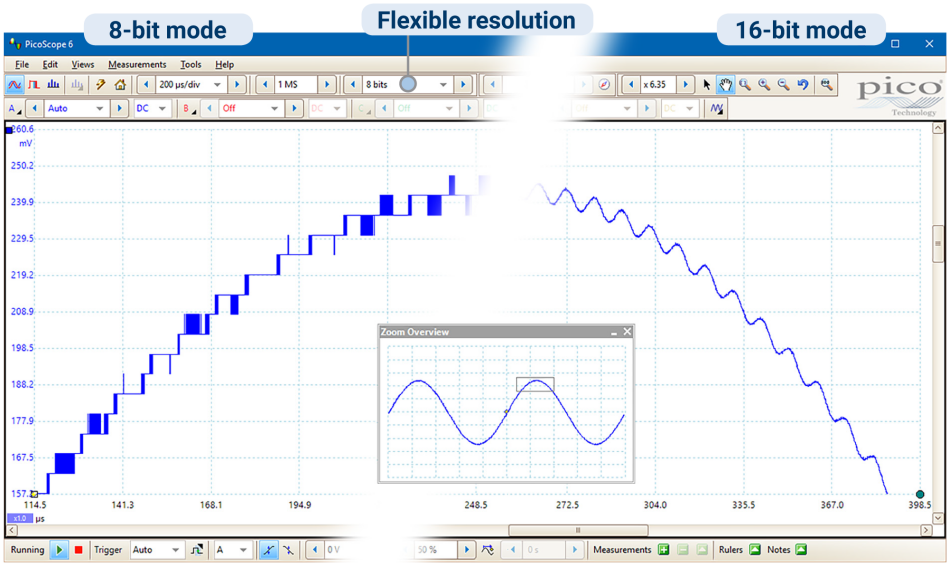

Pico FlexRes灵活的分辨率示波器允许您重新配置示波器硬件,以提高采样率或分辨率。这意味着您可以将硬件重新配置为用于查看数字信号的快速(1 GS / s)8位示波器,或用于音频工作和其他模拟应用的高分辨率16位示波器。无论您是捕获和解码快速数字信号还是寻找敏感模拟信号中的失真。。

Pico FlexRes灵活的分辨率示波器

深度捕获内存

PicoScope 5000D系列示波器具有波形捕获存储器,范围从128到5.11亿个样本 - 比传统的台式示波器大很多倍。深存储器能够以最大采样速度捕获长持续时间波形。实际上,PicoScope 5000D系列可以捕获超过500 ms的波形,分辨率为1 ns。相比之下,具有10兆采样存储器的示波器捕获的相同500 ms波形的分辨率仅为50 ns。

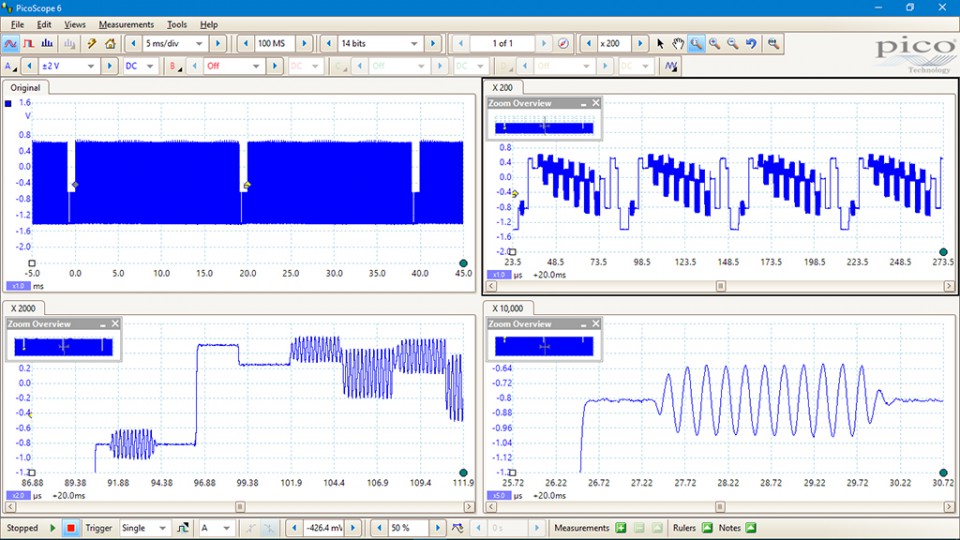

深存储器在其他方面也很有用:PicoScope允许您将捕获存储器划分为多个段,最多可达10 000个。您可以设置触发条件以在每个段中存储单独的捕获,只需少量捕获之间的1μs死区时间。获取数据后,您可以逐个浏览内存,直到找到要查找的事件。包含强大的工具,允许您管理和检查所有这些数据。除了屏蔽限制测试和色彩持久模式等功能外,PicoScope 6软件还可以让您将波形放大几百万倍。“缩放概览”窗口允许您轻松控制缩放区域的大小和位置。

其他工具,如DeepMeasure TM,串行解码和硬件加速与深存储器配合使用。

DeepMeasure TM,串行解码和硬件加速与深存储器配合使用

混合信号模型

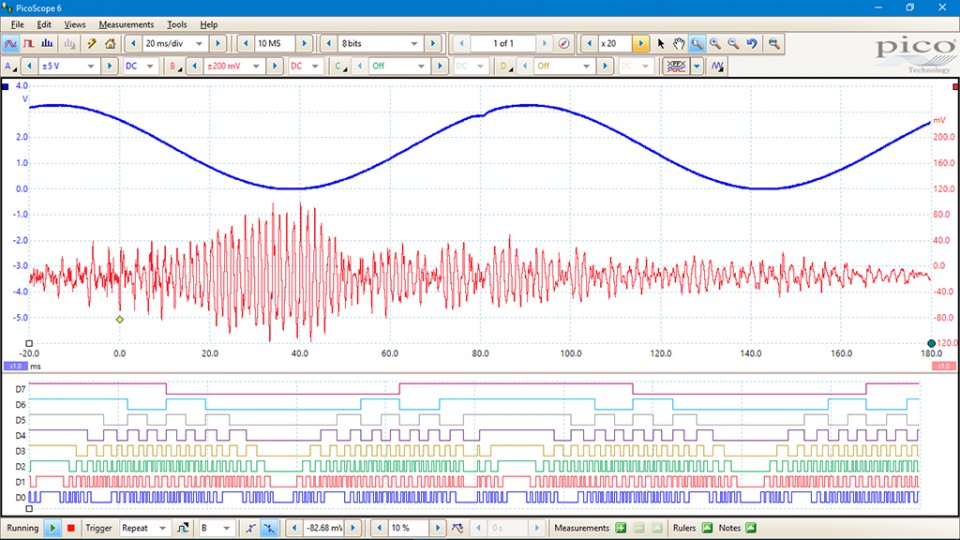

PicoScope 5000D MSO型号为2个或4个模拟通道添加了16个数字通道,使您能够准确地对模拟和数字通道进行时间关联。数字通道可以分组并显示为总线,每个总线值以十六进制,二进制或十进制或水平显示(用于DAC测试)。您可以跨模拟和数字通道设置高级触发器。数字通道也可用作串行解码器的源,提供多达20个通道的数据 - 例如,同时解码多个SPI,I²C,CAN总线,LIN总线和FlexRay信号。

同时解码多个SPI,I²C,CAN总线,LIN总线和FlexRay信号。

高级数字触发

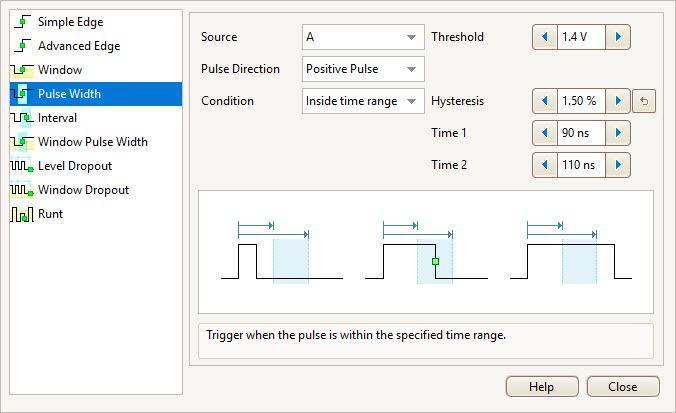

PicoScope 5000D系列提供高级触发器,包括脉冲宽度,欠幅脉冲,窗口和压差。

PicoScope 5000D系列提供高级触发器

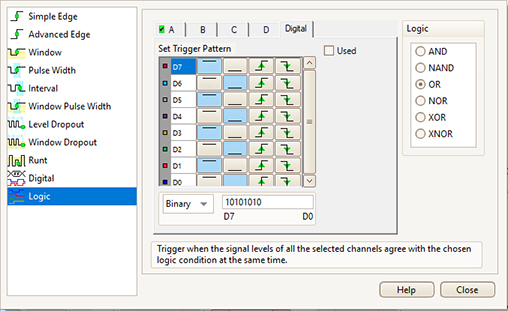

MSO型号上可用的数字触发器允许您在16个数字输入中的任何一个或全部与用户定义的模式匹配时触发示波器。您可以单独为每个通道指定条件,也可以使用十六进制或二进制值一次为所有通道设置模式。您还可以使用逻辑触发器将数字触发器与任何模拟输入上的边沿或窗口触发器组合在一起,例如触发时钟并行总线中的数据值。

触发时钟并行总线中的数据值

任意波形和函数发生器

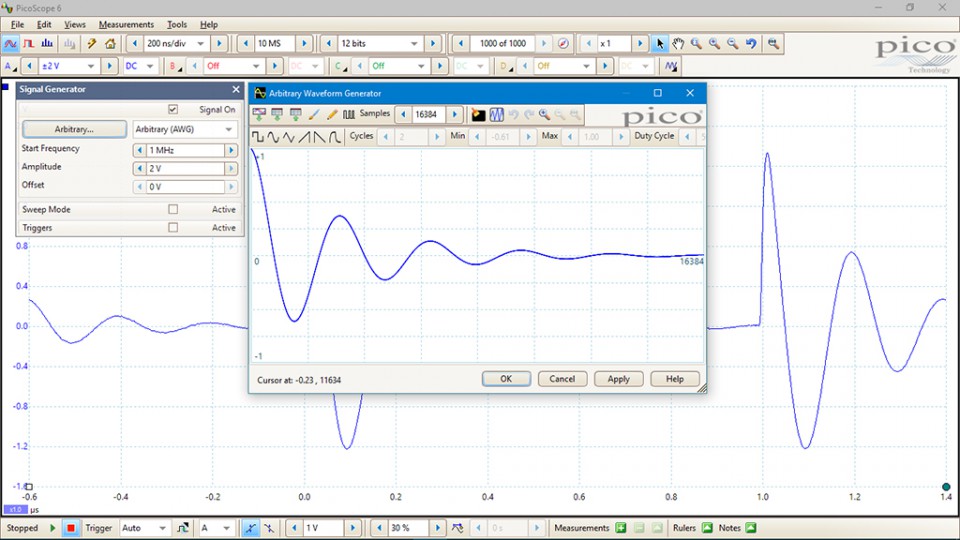

所有PicoScope 5000D单元都内置14位200 MS / s任意波形发生器(AWG)。您可以使用内置编辑器创建和调整任意波形,从现有示波器轨迹导入它们,或从电子表格加载波形。

PicoScope 5000D单元都内置14位200 MS

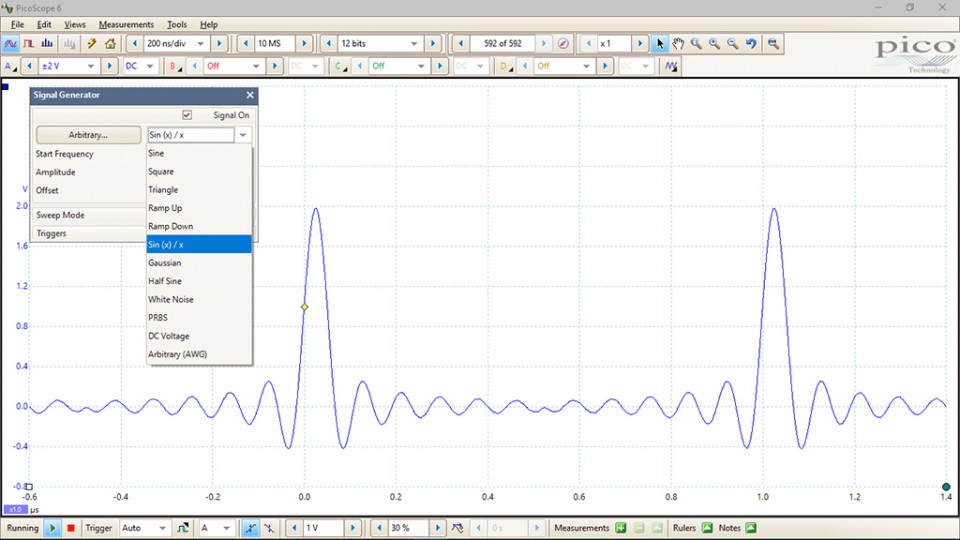

AWG还可以作为函数发生器,具有一系列标准输出信号,包括正弦,方波,三角波,直流电平,白噪声和PRBS。除了设置电平,偏移和频率的基本控制,更高级的控制允许您扫描一系列频率。

结合频谱峰值保持选项,这是测试放大器和滤波器响应的强大工具。触发工具允许您在满足各种条件时输出波形的一个或多个周期,例如示波器触发或模板限制测试失败。

示波器触发或模板限制测试失败
