PicoScope 7中自动保存数据文件设置步骤

PicoScope 7。在市场领先的PicoScope 6软件的成功基础上，PicoScope 7已经重写，以利用最新的电脑和显示技术。 PicoScope 7拥有一系列增强的功能和功能，使它成为工程师和技术人员寻找精确，可靠和易于使用的测试和测量工具的理想选择。

首先，打开PicoScope 7软件并连接测试设备。在软件主界面上，单击“File”菜单，然后选择“Preferences”选项。

在“Preferences”对话框中，单击“Data”选项卡，然后找到“File Saving”部分。在该部分中，您可以设置数据文件的保存路径、文件名前缀、文件类型等参数。此外，您还可以启用“Auto-save”选项，以便在数据采集过程中自动保存数据文件。

启用“Auto-save”选项后，您需要设置自动保存的时间间隔。在“Auto-save”选项下方的“Time interval”字段中，输入您需要的时间间隔，单位为秒。例如，如果您希望每隔10秒自动保存一次数据文件，您可以将“Time interval”字段设置为10。

设置完成后，单击“OK”按钮保存设置并关闭“Preferences”对话框。现在，当您进行数据采集时，PicoScope 7将自动保存数据文件到您指定的路径中，并在文件名前面加上您设置的前缀。

目的：示波器每触发一次，则自动保存一次数据

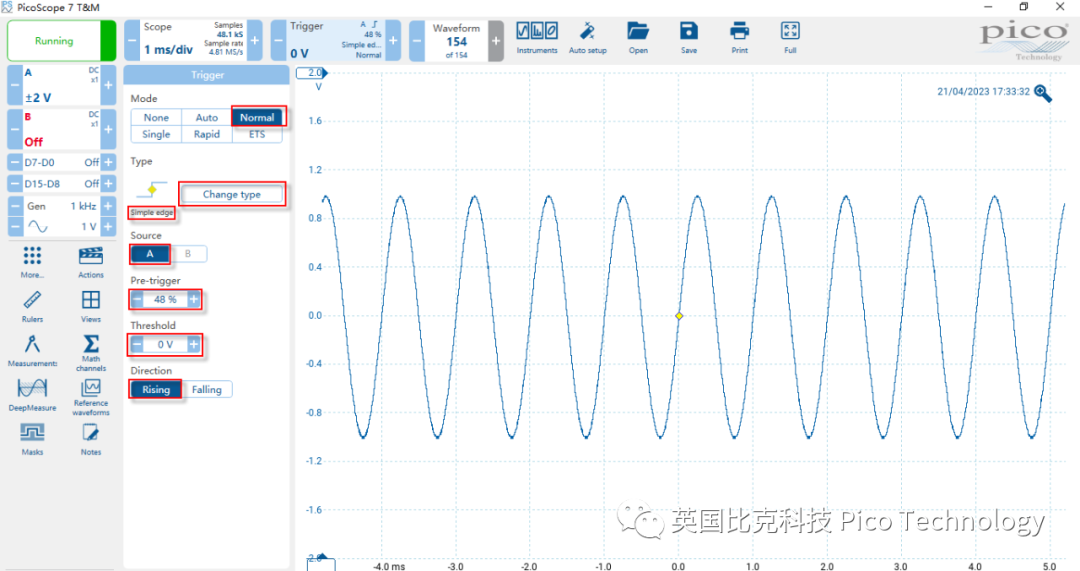

Step1：设置触发（SetTrigger）

触发模式（TriggerMode）：选择“重复触发（Normal）”，即只要触发条件满足示波器即触发，否则示波器将等待触发，如果不断的有满足触发条件的信号输入，则示波器也会重复不断的触发。

触发类型（TriggerType）：通过“更改类型（ChangeType）”按钮设置合适的触发类型，这里设置为简单边沿触发（Simpleedge）

触发源（TriggerSource）：选择通道A作为触发源

触发位置（TriggerPosition）：设置触发点的水平位置，即波形图上的黄色钻石形图标位置，当前设置为左起整个波形显示界面的48%位置，接近波形显示界面中间位置。

阈值电平（TriggerThreshold）：设置触发点的垂直位置，即波形图上的黄色钻石形图标位置。触发点垂直位置必须位于波形范围内，示波器才会触发

触发方向（TriggerDirection）：设置边沿触发是基于波形的上升沿还是下降沿

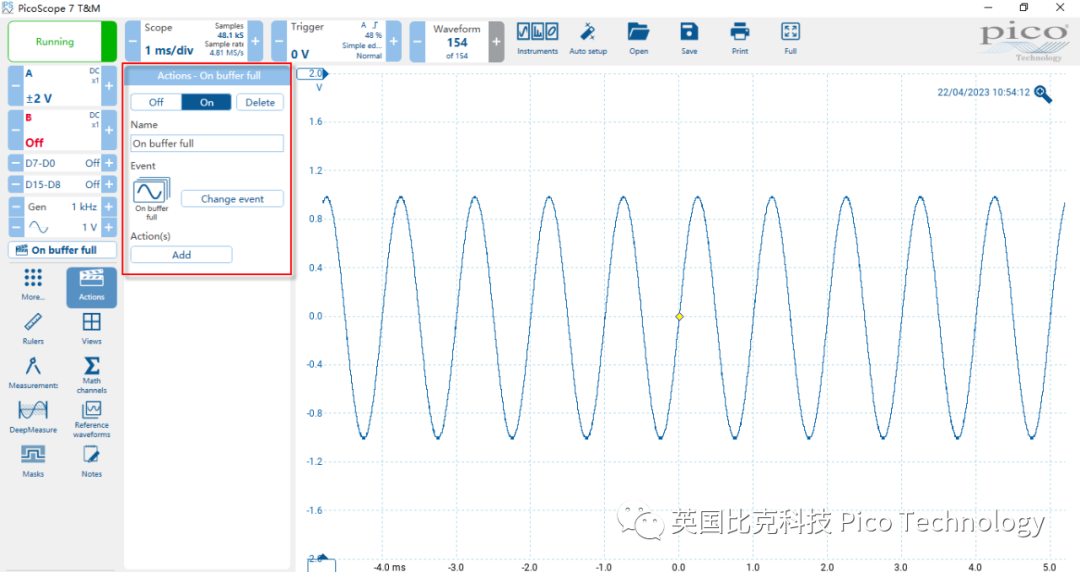

Step2：点击“动作（Actions）“按钮，会显示如红框内所示设置窗口，默认执行动作为打开（on）且缓存满（On buffer full）即执行动作，但是我们需要示波器触发即执行动作，所以下一步我们将修改执行动作的条件为“捕获（On capture）“

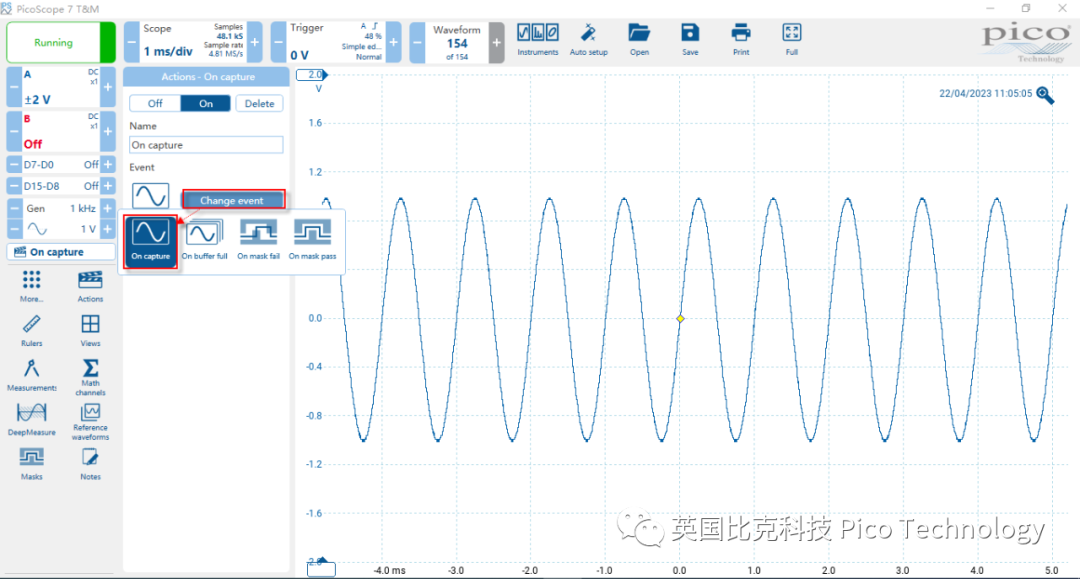

Step3：点击“修改事件（Changeevent）”按钮，将执行动作条件修改为“基于捕获（Oncapture）”，即示波器发生触发并捕获后执行动作。

其它动作执行条件的解释如下：

缓存满（On bufferfull）：设置的波形内存满后（如当前设置的采集波形数是154，如果实际采集到了154个波形）即执行动作

模板失败（On maskfail）：当波形触碰到设置的模板（模板需要提前在“模板（Masks）”中设置）后，即执行动作

模板通过（On maskpass）：当波形通过设置的模板后，即执行动作

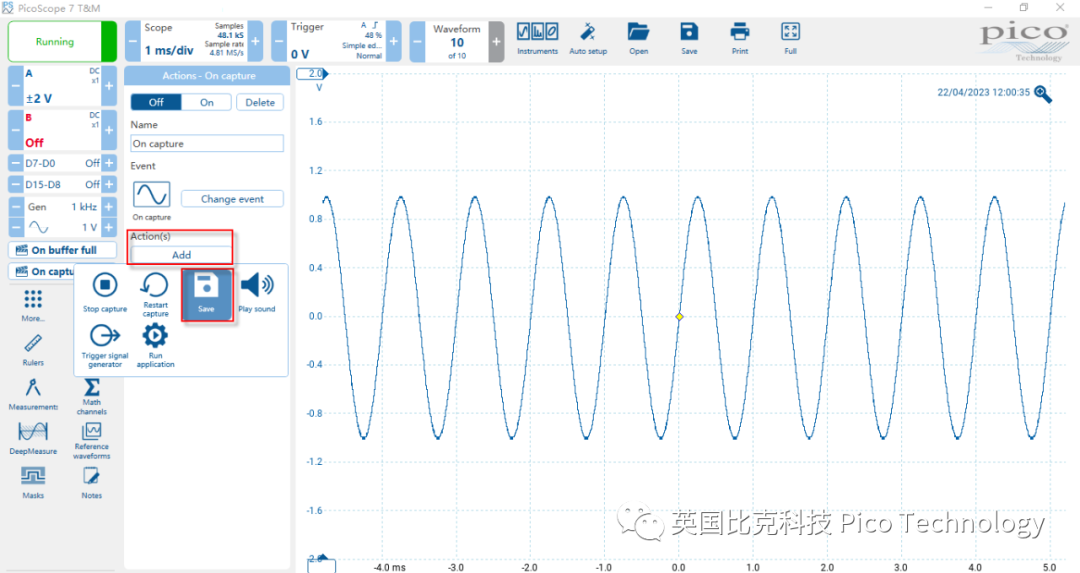

Step4：点击“动作（Actions）”下的“添加（Add）按钮”并选择“保存（Save）”，其它的可选动作有：停止捕获（Stopcapture），重新开始捕获（Restartcapture），播放声音（Playsound），触发信号发生器输出信号（Triggersignal generator），运行可执行文件（Runapplication）

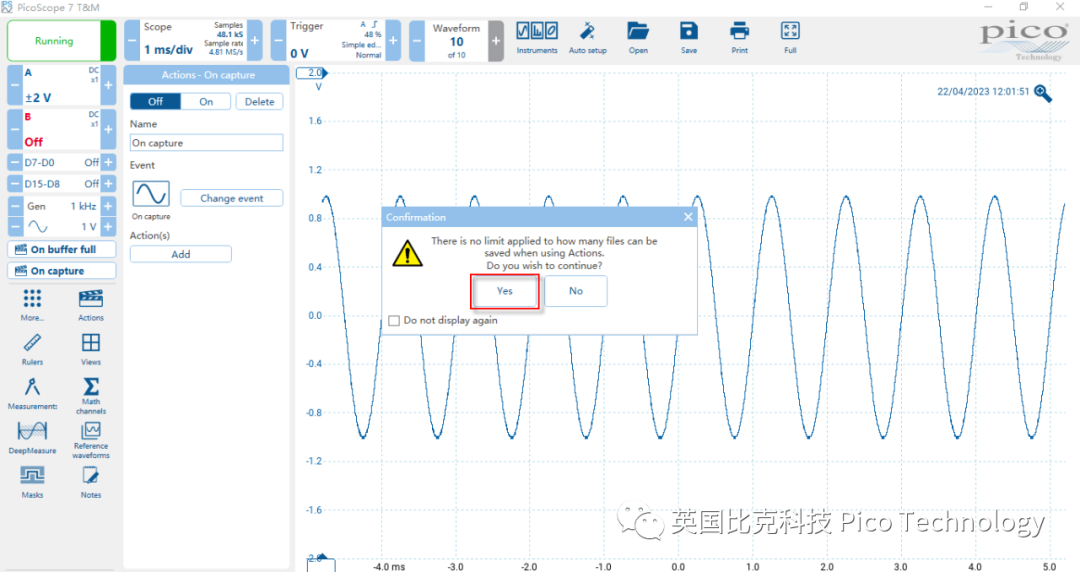

Step5：点击“Yes”，软件提示保存的文件数量没有上限，是否要继续保存。因为此动作将不停的自动保存文件直到动作被关闭，所以要注意电脑的存储空间是否足够。

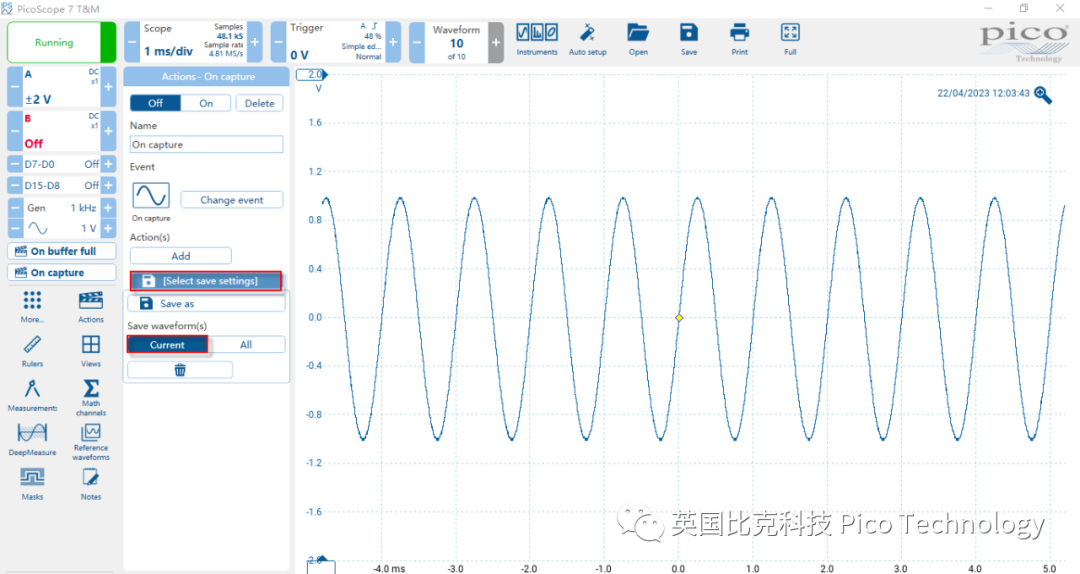

Step6：点击“选择波形设置（Selectsave settings）”，选择保存“当前（current）”波形（“所有（All）”表示保存内存区中的所有波形，图示为10个波形）

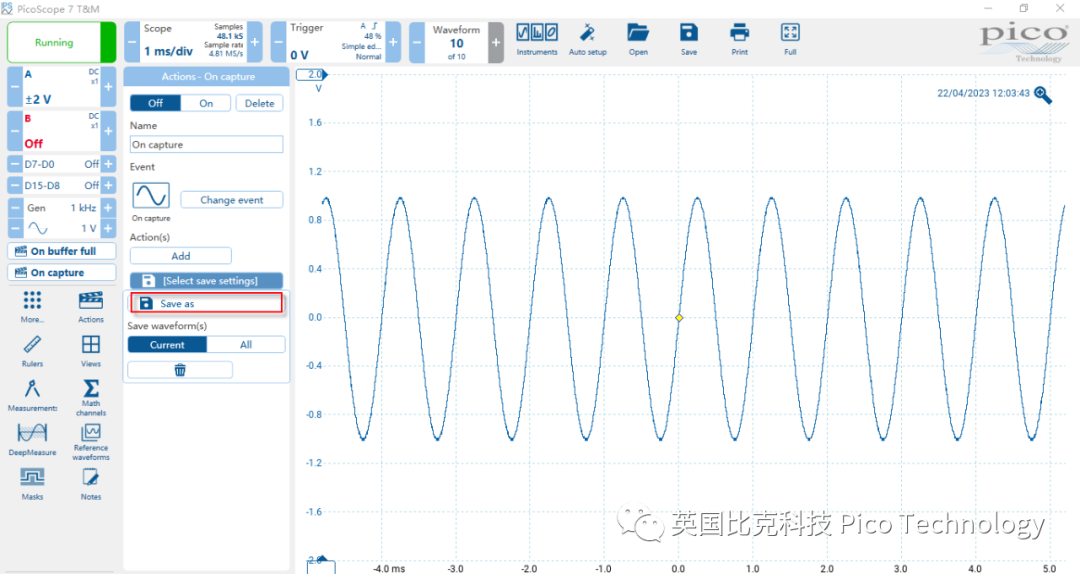

Step7：点击 “另存为（Saveas）”选择保存路径

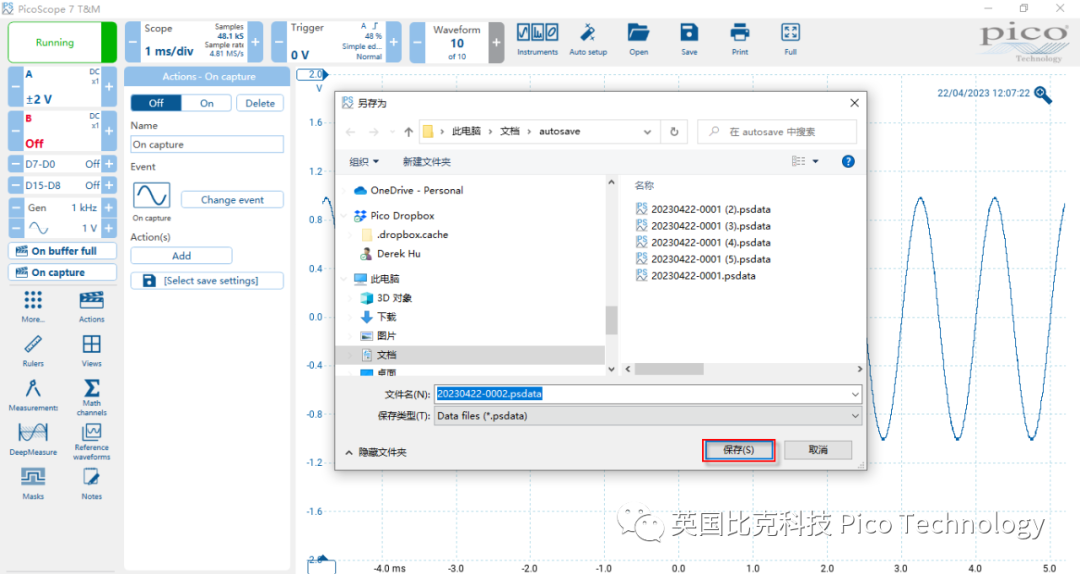

Step8：点击“保存（Save）”，示波器即会将波形保存到该文件夹中

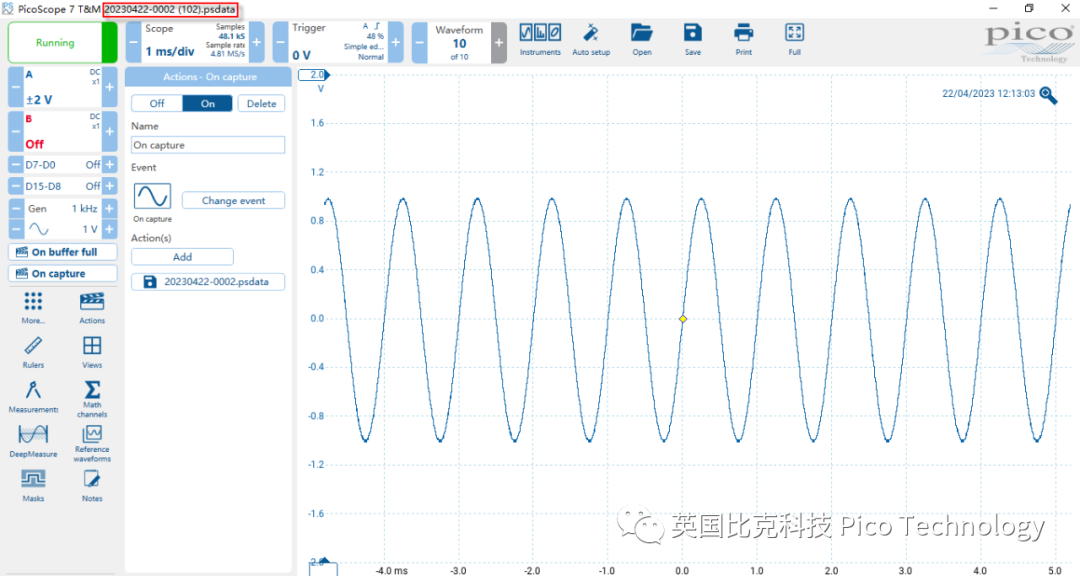

Step9：完成设置，设置“动作（Actions）”为“打开（On）”，示波器即开始执行基于触发的自动保存

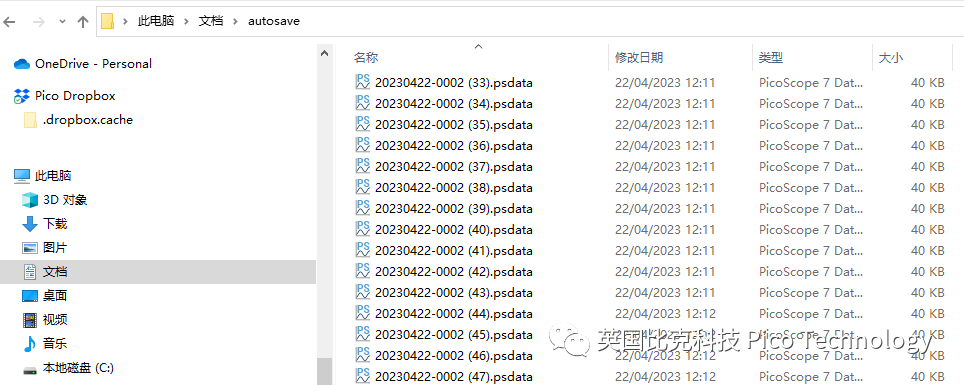

Step10：保存结果如下图所示
