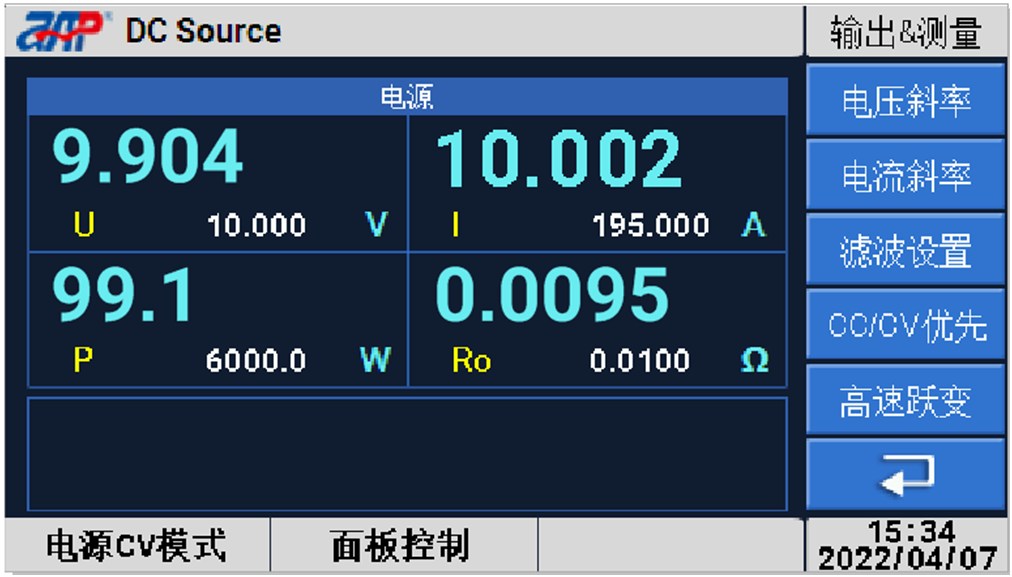

■ 1. 内阻模拟功能,轻松模拟充电电池、燃料电池等内阻变化;
手持式电动工具多采用电池供电方式, SP-3U/6U系列电源可模拟电池给电机供电,该系列电源具备内阻模拟功能,提供分辨率高达0.0001Ω的内阻设置界面, 亦可轻松实现电池内阻模拟需求。
■ 2. 100kHz开关频率,提升电源硬件环路响应速度;
此种硬件架构可有效解决频繁启动电机设备(瞬时电流过大)以及较长负载线感抗导致的电压过冲问题。如下,电源电压设置为20V,负载电流在0A和160A之间动态切换,输出在800us内稳定在设定输出参数。
■ 3. 耗散器模式,有效吸收反向电动势,提供安全测试保障;
电机转速在发生变化时会产生反向电动势,对此反向电动势目前大致两种处理方式,一是防倒灌,二是吸收。前者可以有效防止反向电动势对供电电源的损坏,后者可以将此反向电动势进行吸收,保护待测物。传统的反向电动势吸收方案多以二极管(防反)+ 电容/电阻(吸收)的方式进行,但此种方式需要根据实际情况来选型,实现方式比较复杂且较难维护,一旦电容盒失效,可能会损坏待测物。APM SP-3U/6U系列电源可选配的Sink模式在根本上解决此问题,最大程度提供简便的操作与有效的保护。

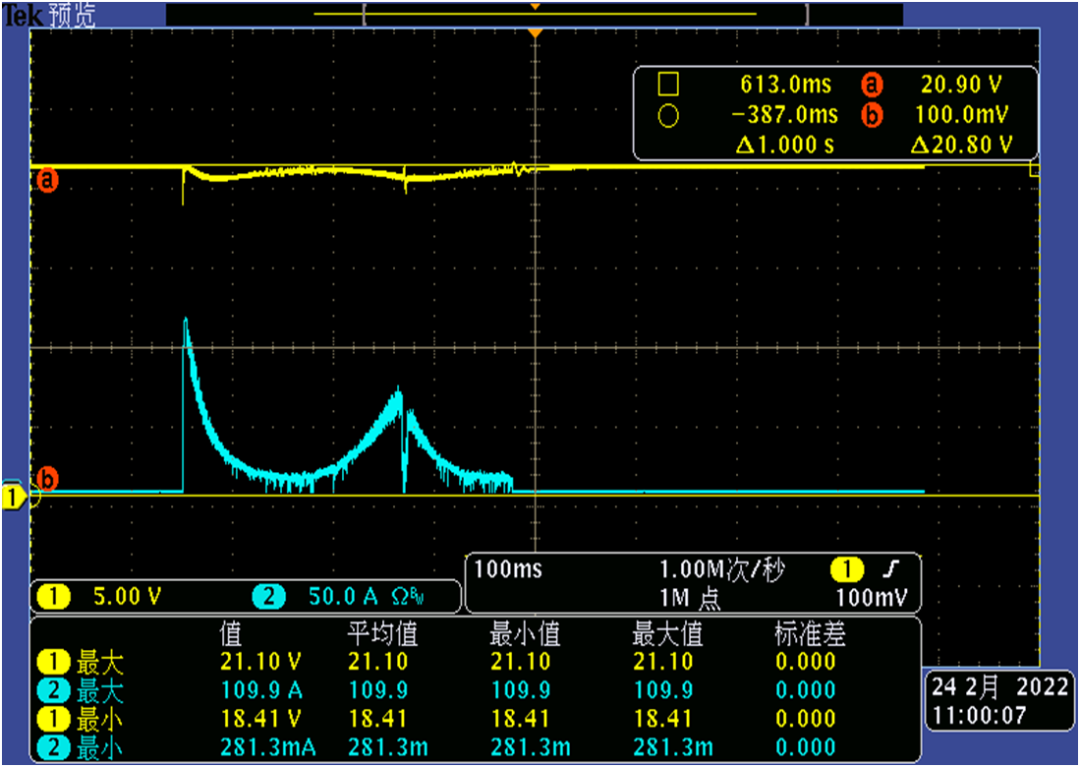

可根据实际测试需求,调整耗散器工作CC电流的大小,有效进行反向电动势的吸收,让电压曲线更为平滑。
