直流充电桩测试系统解决方案

时间：2022-11-13 来源：

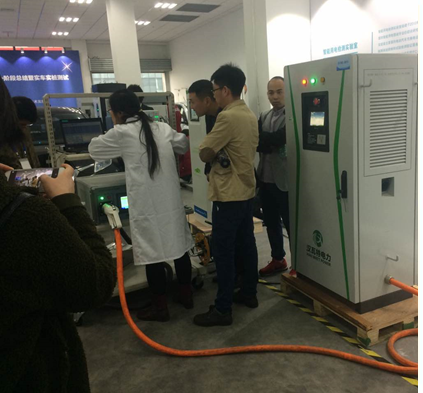

爱科赛博直流充电桩测试系统

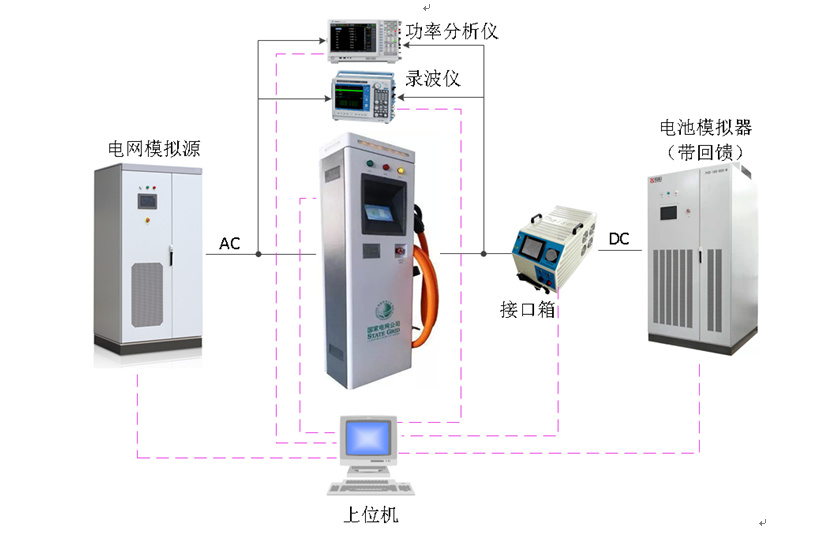

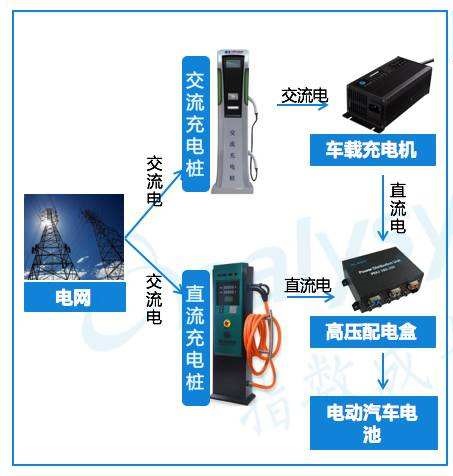

系统组成

分类	名称	功能

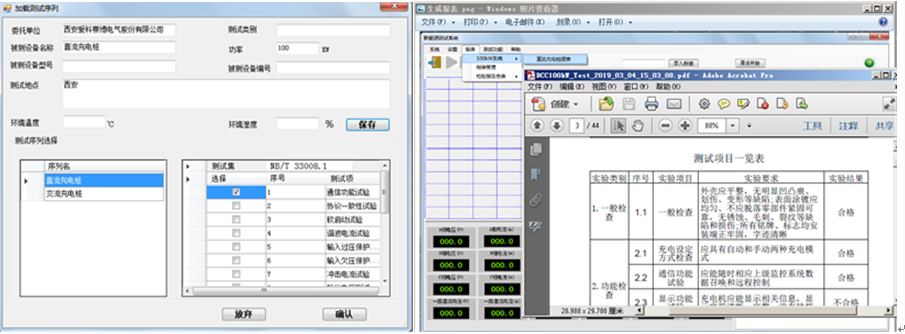

软件	系统软件	与客户的交互；设备的控制；BMS模拟；测试流程创建；报表生成；
设备	电池模拟器	模拟多种电池特性；具有CV、CC、CP及自定义曲线运行模式，
	电网模拟源	三相独立输出，可模拟正常、异常的电网工况；
	接口箱	充电机与电池模拟器的接口匹配；
仪器	功率分析仪	记录测试项目中的实际运行数据，作为测试报告的原始数据，上传给系统软件；
	录波仪	记录测试项目的故障波形；
	其他测量仪器	根据客户的测试项目配备相关的仪器：如噪声计、高低温湿热箱等；


测试标准

序号	标准号	标准名称
1	GB/T 34658-2017	电动汽车非车载传导式充电机与电池管理系统之间的通讯协议一致性测试
2	GB/T 34657.1-2017	电动汽车传导充电互操作性测试规范第1部分：供电设备
3	GB/T 29316-2012	电动汽车充换电设施电能质量技术要求
4	GB/T 18487.1-2015	电动汽车传导充电系统第1部分：通用要求
5	GB/T 27930-2015	电动汽车非车载传导式充电机与电池管理系统之间的通信协议
6	GB/T 20234.1-2015	电动汽车传导充电用连接装置第1部分：通用要求
7	GB/T 20234.3-2015	电动汽车传导充电用连接装置第3部分：直流充电接口；
8	NB/T 33008.1-2013	电动汽车充电设备检验试验规范第1部分：非车载充电机
9	NB/T 33020-2015	电动汽车动力蓄电池箱用充电机技术条件
10	NB/T 33001-2018	电动汽车非车载传导式充电机技术条件
11	NB/T 33003-2010	电动汽车非车载充电机监控单元与电池管理系统通信协议

系统特点

开放性

开放的软件接口及通讯协议，便于系统集成；
开放式的硬件平台，可根据实际需求更换、增减测量仪器；
测试项目可配置，可根据标准及用户需求自定义测试项目；
测试系统的模块化设计，便于功能的扩展；
系统软件兼容主流的电脑操作系统；
可自定义测试集，满足不同场合的测试需求；
测试结果的导出功能；
权限管理功能，系统管理员对系统具有最高权限；

专业性

系统内置GB、NB、Q/GDW多个标准的测试，按照标准划分测试项目；
强大的数据分析能力，一键生成报表；
电网模拟源可模拟电网的各种正常、异常工况；
电池模拟器模拟电池的真实工况，具有CV、CC、CP等各种模式；
自动化强，减少人员操作，提高测试效率；
多种工况模拟，减少实际设备投入，大大降低生产厂商的测试成本；
开放的软硬件接口，便于系统集成；
模块化设计，便于功能扩展；
单体设备及系统的故障诊断功能，保证系统的安全、可靠运行；
应用电池模拟器，电能可回收利用；
测试项目、测试集灵活配置，满足多种场合应用；
交流电网模拟源行业领跑者
全回馈型电池模拟器

交流电网模拟源 75kVA～2250kVA可以完成如下要求

GB/T 12325-2008 供电电压偏差
GB/T 15543-2008 三相电压不平衡
GB/T 15945-2008 电力系统频率偏差
GB/T 24337-2009 公用电网间谐波
GB/T 14549-1993 公用电网谐波
GB/T 12326-2008 电压波动和闪变
IEC 61000-4-11 电压暂降、短时中断和电压变化的抗扰度试验
IEC 61000-4-13 谐波、间谐波的抗扰度试验
IEC 61000-4-14 电压波动的抗扰度试验
IEC 61000-4-27 三相电压不平衡的抗扰度试验
IEC 61000-4-28 频率变化的抗扰度试验

电池模拟源

1）80kW\160kW\320kW

2）24V-800V
3）100%能量回馈
4）多种工作模式：恒压、恒流、恒功率、自定义曲线等多种工作模式
5）模块化设计，方便维护，可靠性高
6）电池特性可设
电池模拟器可以模拟电池输出特性、充放电特性；允许用户选择电池的类型、串并联数量、温度、SOC等参数，从而全面模拟电池的特性。
主要应用于电动汽车、储能、充电桩等行业的生产、测试。通过配置相应参数，可以模拟电池在不同工况下的特性。

电池模型图
