OBC&DC-DC测试解决方案

时间:2022-11-13 来源:

一、系统简介

本系统用于评估OBC和DC-DC转化器的电性能特性和可靠性测试。系统主要由高压直流电源,低压直流负载,
交流电源,高压直流负载,LMG功率分析仪,PicoScope PC示波器,工控电脑,显示器,机柜以及定制软件组成。
本系统测试能力,请参考系统配置和技术参数

二、原理框图

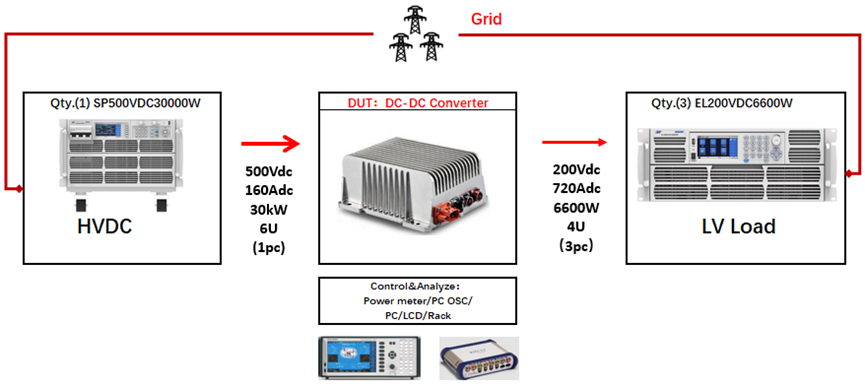

DC-DC测试设备

                                                 Figure 1: DC-DC test diagram

DC-DC测试工作流程

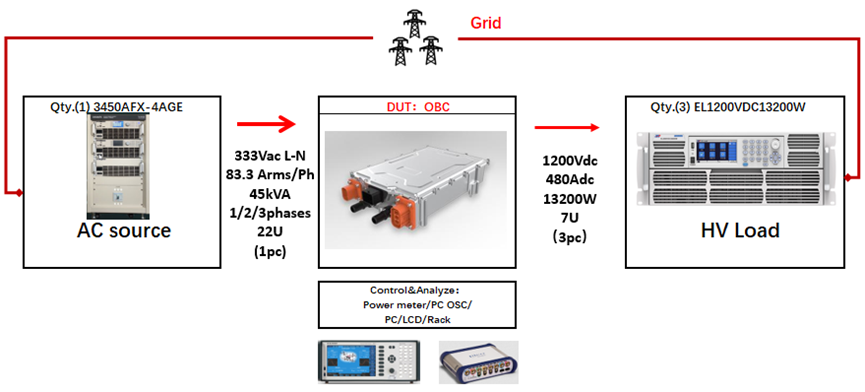

                                                  Figure 2: OBC test diagram

三、测试功能

     1.      效率测试
       2.      启机测试
       3.      带载测试
       4.      通信测试
       5.      其他性能测试

四、配置和技术参数

编号项目型号数量品牌/国别描述
1高压直流电源SP500VDC30000W1APM/中国台湾500Vdc,160Adc,30kW,6U
精度:电压0.1%   F.S.,电流0.2% F.S.
2低压直流负载EL200VDC6600W3APM/中国台湾200Vdc/720Adc/6600W/4U/单机,支持三台同型号并机到200Vdc/1440Adc/19800W
设置精度:
1.      CC 模式: 0.05% set + 0.05%FS
2.      CV 模式: 0.025% set + 0.025%FS
3.      CP 模式: 0.2% set + 0.2%FS
4.      CR 模式: Vin/Rset*0.2% + 0.2% IF.S.
3交流电源3450AFX-4AGE1Pacific/美国电网模拟器,333Vac L-N, 83.3   Arms/Phase, 312Apk/ Phase, 45kVA, 1/2/3phases, DC, 15.00 – 1200.0 Hz,  22U
电压电流精度:
(1) 电压0.25% F.S.
(2) 电流0.5% F.S.
VTHD谐波失真度:
< 400 Hz, < 0.5%
400 to 1000 Hz, < 1.0%
> 1000 Hz, < 1.5%
4高压直流负载EL1200VDC13200W3APM/中国台湾1200Vdc/480Adc/13200W/7U/单机,支持三台同型号并机到1200Vdc/1320Adc/39600W
设置精度:
(1)    CC 模式: 0.05% set + 0.05%FS
(2)    CV 模式: 0.025% set + 0.025%FS
(3)    CP 模式: 0.2% set + 0.2%FS
(4)    CR 模式: Vin/Rset*0.2% + 0.2% IF.S.
5功率分析器LMG 6712ZES/德国4通道(电压&电流)高精度功率分析
6示波器PicoScope 2Pico/英国8通道,500Mhz,4GS存储,8bit示波器
7控制系统IPC 8102研祥/中国工控机,带21.5英寸显示器
8机柜R35U2Forenext/中国定制机柜,35U
9软件AST100002Forenext/中国定制DC-DC和OBC测试软件
