APM直流电子负载在保险丝测试领域的应用

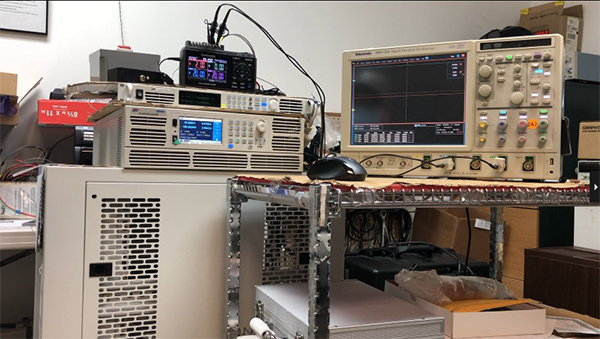

  近日，APM全天科技直流电子负载凭借可靠稳定的保险丝测试功能，助力韩国代理商取得汽车电子元器件领域的订单。

 得力于电子负载的超快电流上升下降响应，目前在确保测试稳定的前提下，測量精度可达100us,可以满足快融型保险丝的验证测试需求。

对比之前的解決方案，加入电子负载进行保险丝的测试，有如下优势：

   1、对直流电源的要求会降低，电源无需工作在极低压模式下，输出会更稳定；

   2、通过负载的CC模式来控制测试回路中的电流，设置更简便快捷；

   3、单台电源可以搭配多路负载与保险丝测试，提高测试效率；

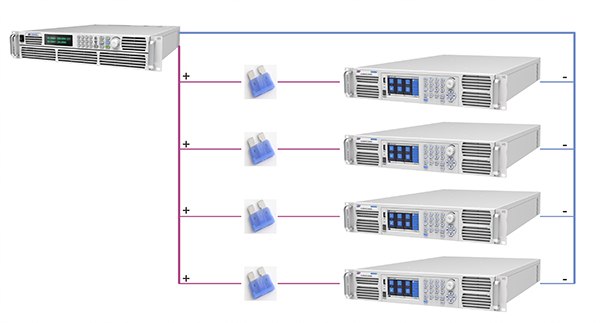

测试框图

设置说明：

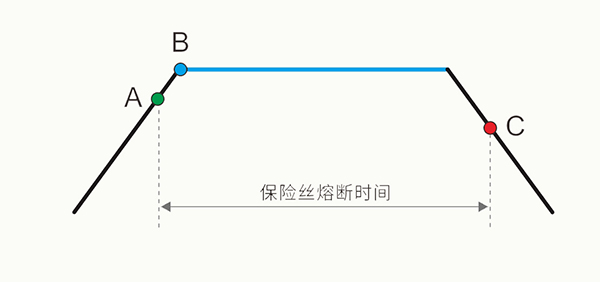

A为开始计数电流，为电流上升阶段的任意一点;B为保险丝熔断的测试电流;C为结束计数电流，为电流下降阶段的任意一点。为了确保测试电精准性，我们建议在设定参数时，确保如下的设定关系：IB≥IA≥IC 。

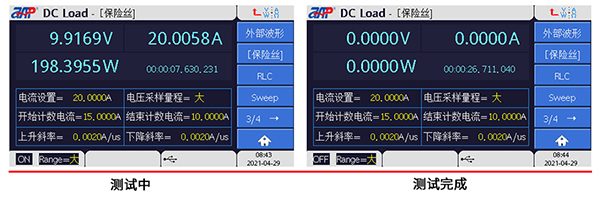

测试数据

在回路中电流达到开始计数电流，计时器开始动作，直到保险丝熔断后，电流下降到结束计数电流，计时器停止计时，并发出蜂鸣声提示用户结束测试。

全天科技EL系列高密度可编程直流电子负载，具有200V、600V、1200V三种电压范围，单机功率从600W到26.4kW,电流可达2880A。通过主从并联，功率可拓展至528kW。安全可靠可广泛应用于各类电池的放电、功率电子以及电力电子产品等测试领域。
