【PicoScope软件】报警功能，实现自动保存和循环捕捉信号波形

怎么让Pico示波器采集信号到缓冲区满了之后自动保存在电脑里，然后清除缓存空间继续采集，如此循环工作。

这里不得不向大家介绍一下PicoScope软件的强大功能之一：报警功能！

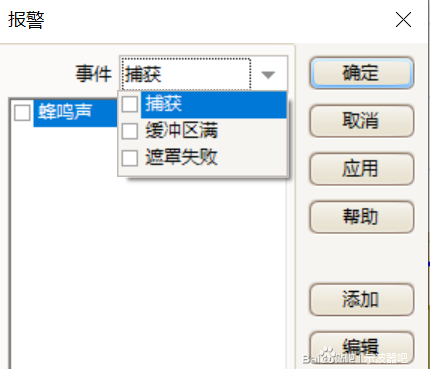

报警在软件的工具菜单下，它的作用是在PicoScope软件出现特定事件时，设置一些你想要软件执行的指令动作。这些特定时间包括（图1）：
1、捕获：当示波器已捕获到完整的波形或一组波形时；
2、缓冲区满：当波形缓冲区已满时；
3、遮罩失败：当波形未通过容限测试时。

                                        图1

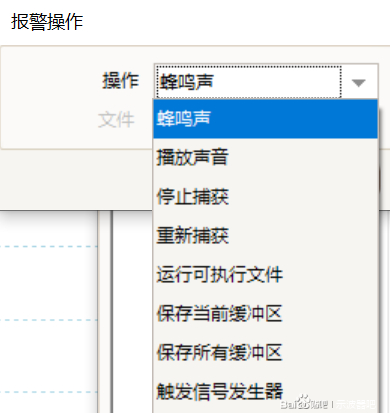

可执行的指令动作也有很多选择（图2）。

                                  图2

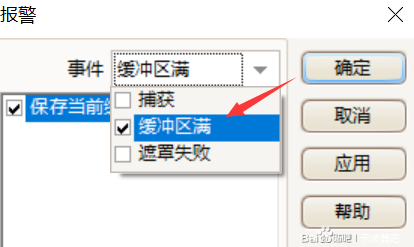

接下来我使用报警功能，给大家演示一旦缓冲区存满了，PicoScope软件如何实现自动保存和循环捕捉波形。首先我们在选择事件类型，这里勾选并且在事件栏显示“缓冲区满”。（图3）

                                  图3

接着我们要设置报警操作，一旦缓冲区满了，给软件指定一些指令动作。点击“添加”选项，可以看到各种报警操作。我们希望缓冲区满之后，软件首先要自动保存波形文件到电脑的某个文件夹下，这样才能清出缓冲继续下一次信号采集。保存完波形文件后，接着让软件重新捕获。
所以我们严格按照动作顺序添加对应的指令，首先添加并勾选“保存所有缓冲区”，给波形命名以及选择想要保存波形的电脑位置（图4）。

                                   图4

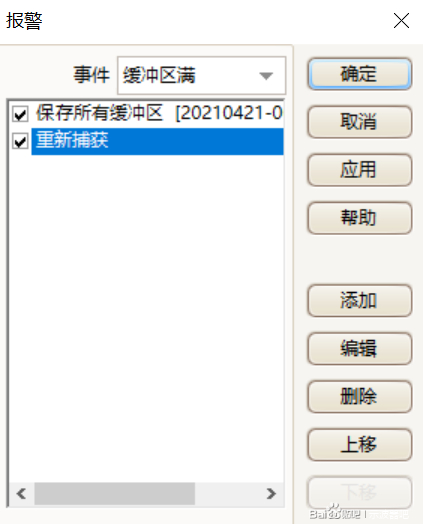

接着添加并勾选“重新捕获”，设置完成如图5所示，“保存所有缓冲区”必须在“重新捕获”之上。另外，我们也可以上移和下移动作顺序，或者重新编辑报警操作。最后点击“应用”并且确定即可。


                              图5

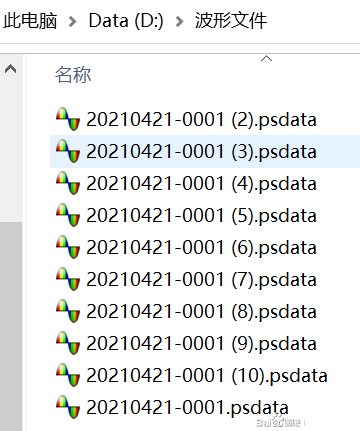

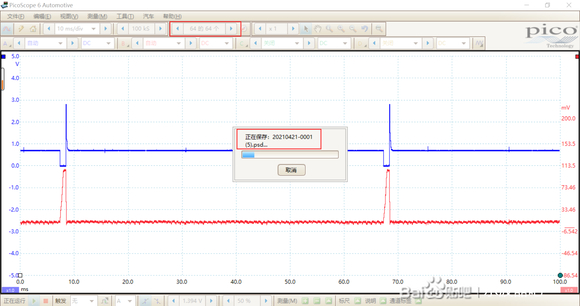

然后开始捕获波形，如图6所示，一旦缓冲区满（图6这里最大是64个缓冲区），软件就会自动保存所有缓冲区波形。这里已经采集并保存第五次信号了，在刚刚设置的文件夹位置也可以查看到所有波形文件（图7）。


                                        图6


                                     图7

上述PicoScope软件的报警功能可以支持我们进行长时间测试，得益于该功能可以自动保存和循环捕捉信号波形，存在偶发故障的车辆可以尝试这个功能。但是请注意，由于保存数据文件到电脑需要时间，因此这一小段时间内示波器是不捕捉信号的。
